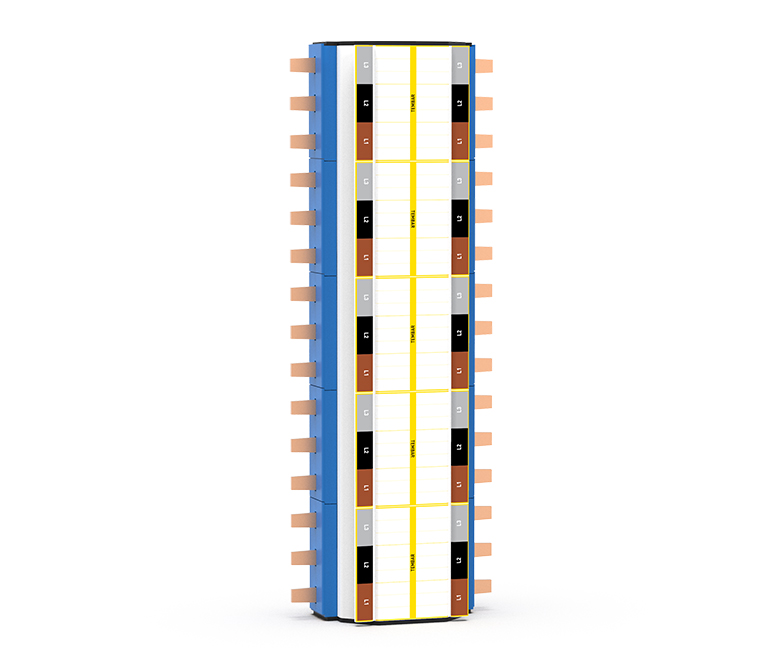

TT/TTS TEMBAR Serisi (18mm)

Tam yalıtımlı 250A 415VAC bara sistemi
30kA kısa devre dayanımı ( <conditional> ICMET sertifikalı )
BSEN/EN/IEC 61439-1 form 1-4 e uygun yapı
18 mm merkezli çıkış terminalleri ile çok tanınan üreticilerin kompakt şalterine (2A .. 63A) uygun
250A girişe uygun tasarlanmış 35 mm merkezli giriş terminali
Yekpare bakır bara
Bakım gerektirmez
Bütün terminallerde standart renk kodlaması
Kullanılmayan yada yedek terminaller için plastik koruma kapağı
Standart kalay kaplama

TT / TTS 18 mm Serisi, standart 18 mm çıkış terminal merkezlerine dayanan, tekrarlanan çıkış devreleri için kompakt bir üç fazlı dağıtım sistemi sunar. Pano içi kablolamanın sadeleştirilmesinin ve düzenli bir dağıtım yerleşiminin önemli olduğu MCB tabanlı çıkış devreleri için uygundur.

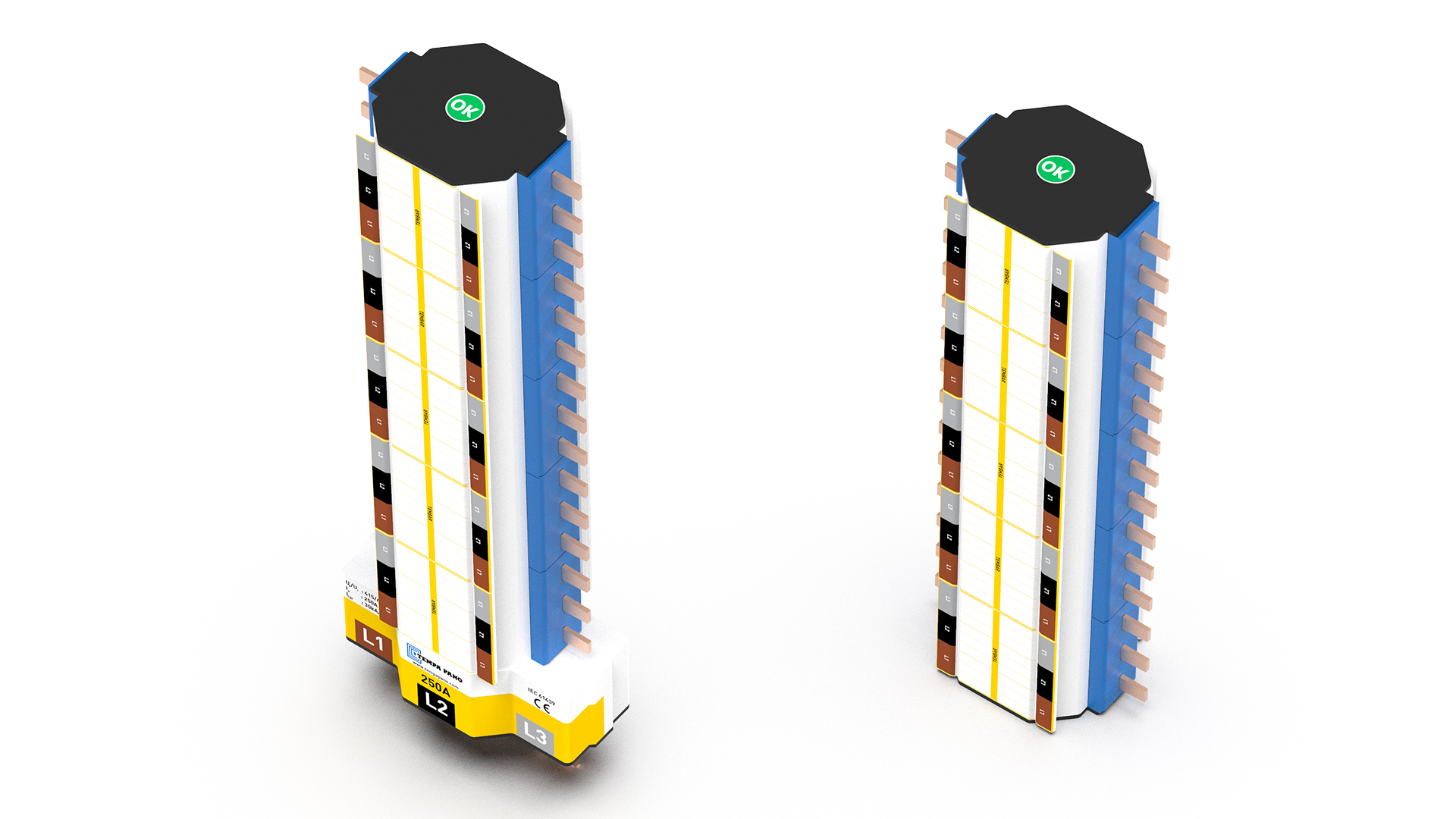

TT/TTS TEMBAR Serisi 18mm / Kompakt Bara Dağıtım Sistemleri

Tam yalıtımlı 250A 415VAC bara sistemi
30kA kısa devre dayanımı ( <conditional> ICMET sertifikalı )
BSEN/EN/IEC 61439-1 form 1-4 e uygun yapı

18 mm merkezli çıkış terminalleri ile çok tanınan üreticilerin kompakt şalterine (2A .. 63A) uygun
250A girişe uygun tasarlanmış 35 mm merkezli giriş terminali
Yekpare bakır bara

Bakım gerektirmez
Bütün terminallerde standart renk kodlaması
Kullanılmayan yada yedek terminaller için plastik koruma kapağı
Standart kalay kaplama

Terminal Tipleri

N Tip Terminal

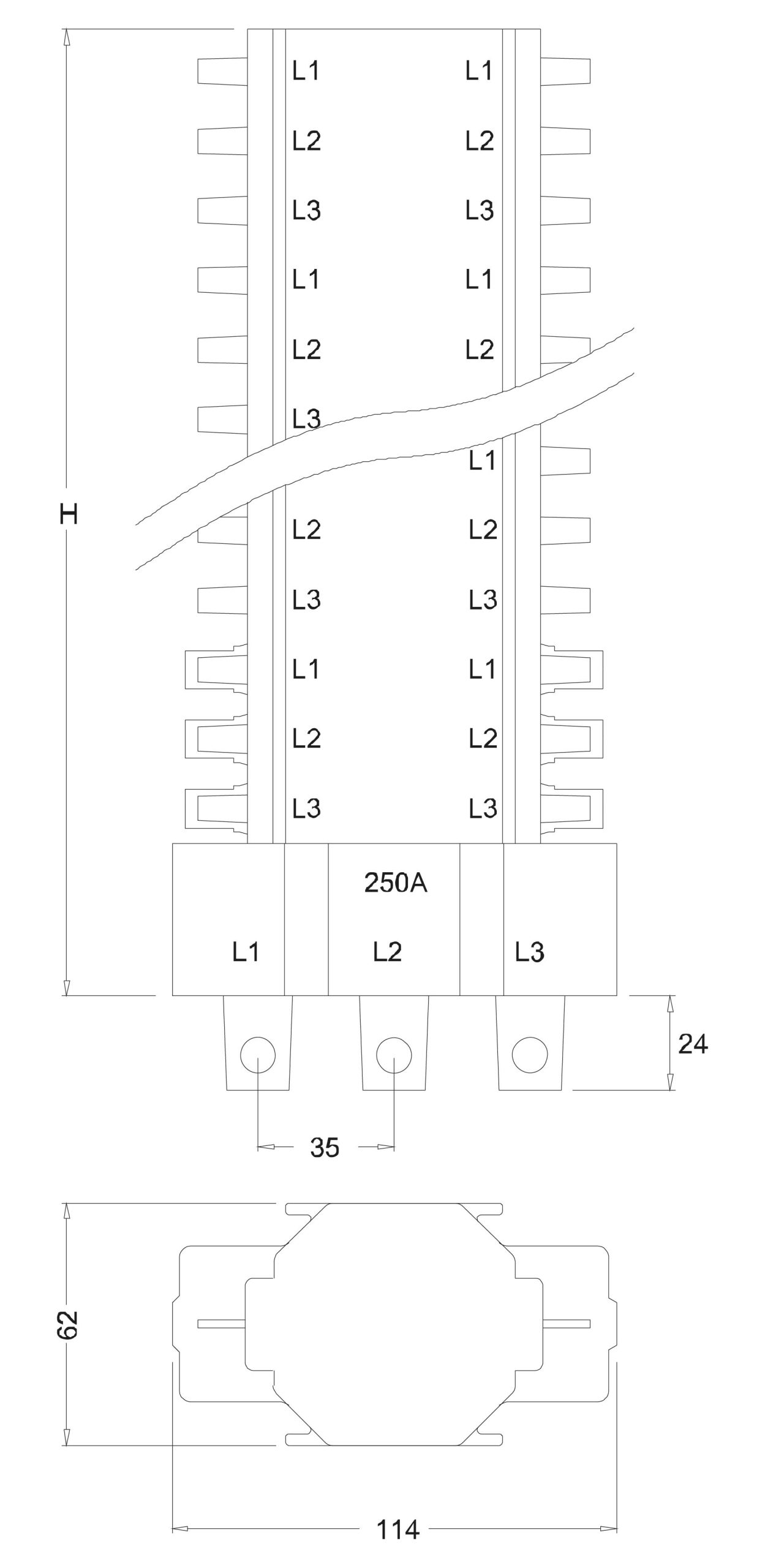

Tip 1

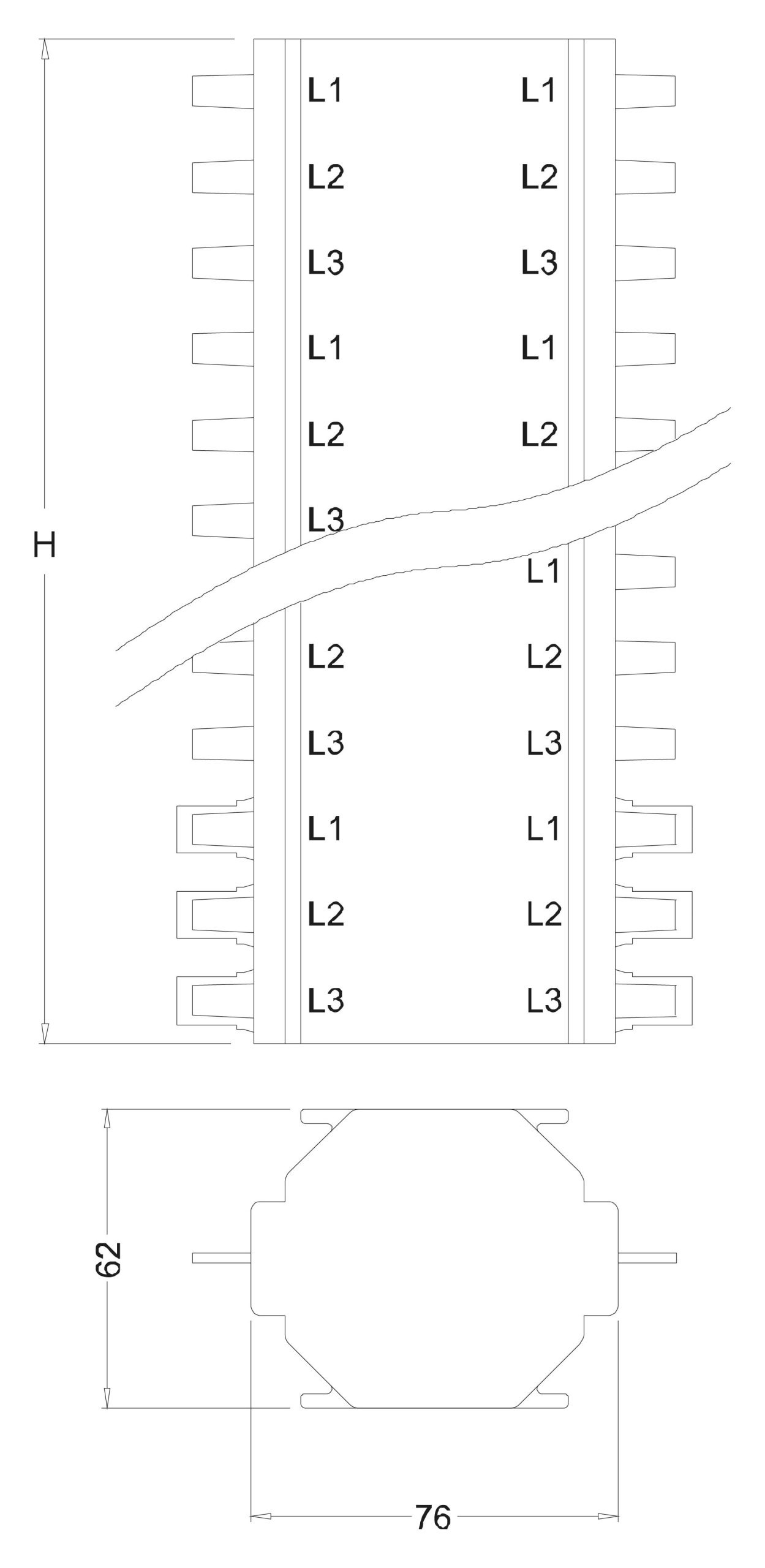

Tip 2

Benzer Ürünler

TT TEMBAR Serisi

TT/TTS 18mm TEMBAR Serisi

Giriş Akımı	Faz	Çıkış Terminal Merkezleri	Yol	Ürün Kodu	H	Tip	Montaj Kiti Ürün Kodu
A		mm			mm

63	3P	18	4	TTS 04181	111	2	TTS BK0418
63	3P	18	6	TTS 06181	164	2	TTS BK0618
63	3P	18	8	TTS 08181	218	2	TTS BK0818
63	3P	18	10	TTS 10181	271	2	TTS BK1018
63	3P	18	12	TTS 12181	325	2	TTS BK1218
63	3P	18	14	TTS 14181	378	2	TTS BK1418
63	3P	18	16	TTS 16181	431	2	TTS BK1618
63	3P	18	18	TTS 18181	485	2	TTS BK1818
63	3P	18	20	TTS 20181	538	2	TTS BK2018
63	3P	18	22	TTS 22181	592	2	TTS BK2218
63	3P	18	24	TTS 24181	645	2	TTS BK2418
100	3P	18	4	TT 04181	148	1	TT BK0418
100	3P	18	6	TT 06181	201	1	TT BK0618
100	3P	18	8	TT 08181	255	1	TT BK0818
100	3P	18	10	TT 10181	308	1	TT BK1018
100	3P	18	12	TT 12181	361	1	TT BK1218
100	3P	18	14	TT 14181	415	1	TT BK1418
100	3P	18	16	TT 16181	468	1	TT BK1618
100	3P	18	18	TT 18181	522	1	TT BK1818
100	3P	18	20	TT 20181	575	1	TT BK2018
100	3P	18	22	TT 22181	628	1	TT BK2218
100	3P	18	24	TT 24181	682	1	TT BK2418
250	3P	18	4	TT 04182	148	1	TT BK0418
250	3P	18	6	TT 06182	201	1	TT BK0618
250	3P	18	8	TT 08182	255	1	TT BK0818
250	3P	18	10	TT 10182	308	1	TT BK1018
250	3P	18	12	TT 12182	361	1	TT BK1218
250	3P	18	14	TT 14182	415	1	TT BK1418
250	3P	18	16	TT 16182	468	1	TT BK1618
250	3P	18	18	TT 18182	522	1	TT BK1818
250	3P	18	20	TT 20182	575	1	TT BK2018
250	3P	18	22	TT 22182	628	1	TT BK2218
250	3P	18	24	TT 24182	682	1	TT BK2418
