TEX Serisi Exproof Klemens Kutuları

Malzeme

Paslanmaz 316L (EN 10088 1.4404)
- Gövde: 1.2/1.5 mm
- Kapı: 1.2/1.5 mm
- Pleyt: 2 mm

Yüzey İşlem

Paslanmaz yüzey

Koruma Sınıfı

IP66 (TS 3033, EN 60529)

Diğer

Asma kilit takılıp sökülebilir vida montajlı düz kapı
Kapı içi PU dökme conta (-40°C +100°C)
180o Gizli menteşe
Kaybolmaz vidalı kapı sabitleme
Darbe dayanımı 7 Joule
T5 için ortam sıcaklığı -40°C +55°C
T6 için ortam sıcaklığı -40°C +40°C
Yatay ve dikey klemens bağlama imkanı
Ex e ve Ex ia koruma
Kullanım alanları; Zone1 (Kategori 2), Zone 2(Kategori 3) ve Zone 21 ve 22
M6/M10 iç-dış entegre topraklama

Tempa Pano | TEX Serisi Exproof Klemens Kutuları

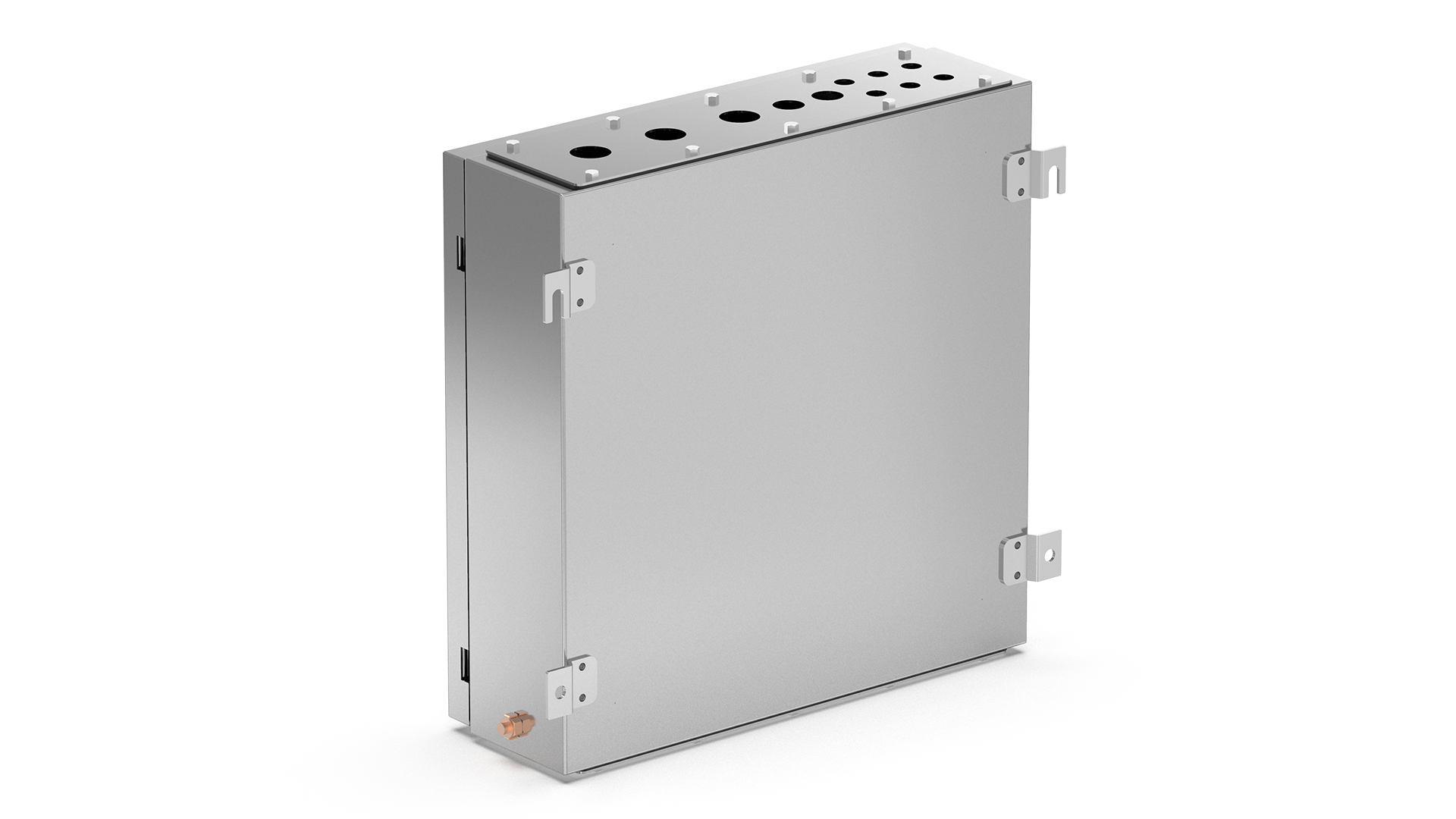

TEX Serisi Exproof Klemens Kutuları, gaz veya toz nedeniyle patlayıcı atmosfer oluşabilecek tehlikeli bölgelerde elektrik bağlantıları ve klemens uygulamaları için tasarlanmıştır. Seri; proses, kimya, enerji ve diğer tehlikeli alan uygulamalarında kutu boyutu, kablo girişleri ve klemens yerleşiminin proje gereksinimlerine göre belirlenmesine olanak sağlayan esnek çözümler sunar.

TEX Serisi / Exproof Klemens Kutuları

Malzeme

Paslanmaz 316L (EN 10088 1.4404)
- Gövde: 1.2/1.5 mm
- Kapı: 1.2/1.5 mm
- Pleyt: 2 mm

Yüzey İşlem

Paslanmaz yüzey

Koruma Sınıfı

IP66 (TS 3033, EN 60529)

Diğer

Asma kilit takılıp sökülebilir vida montajlı düz kapı
Kapı içi PU dökme conta (-40°C +100°C)
180o Gizli menteşe
Kaybolmaz vidalı kapı sabitleme
Darbe dayanımı 7 Joule
T5 için ortam sıcaklığı -40°C +55°C
T6 için ortam sıcaklığı -40°C +40°C
Yatay ve dikey klemens bağlama imkanı
Ex e ve Ex ia koruma
Kullanım alanları; Zone1 (Kategori 2), Zone 2(Kategori 3) ve Zone 21 ve 22
M6/M10 iç-dış entegre topraklama

Donanım İçeriği

Gövde
Kapı
Topraklama vidası
Duvar bağlantı elamanı

İstek Üzerine

Özel ölçü
0,1,2,3,4 pleyt seçenekleri
Özel montaj plakası
Galvaniz sac + boyalı

Tamamlayıcı Aksesuarlar

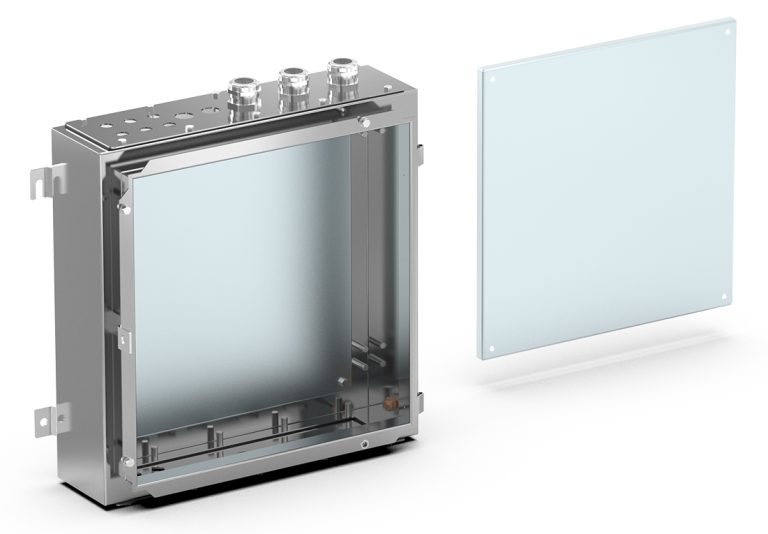

Montaj plakası

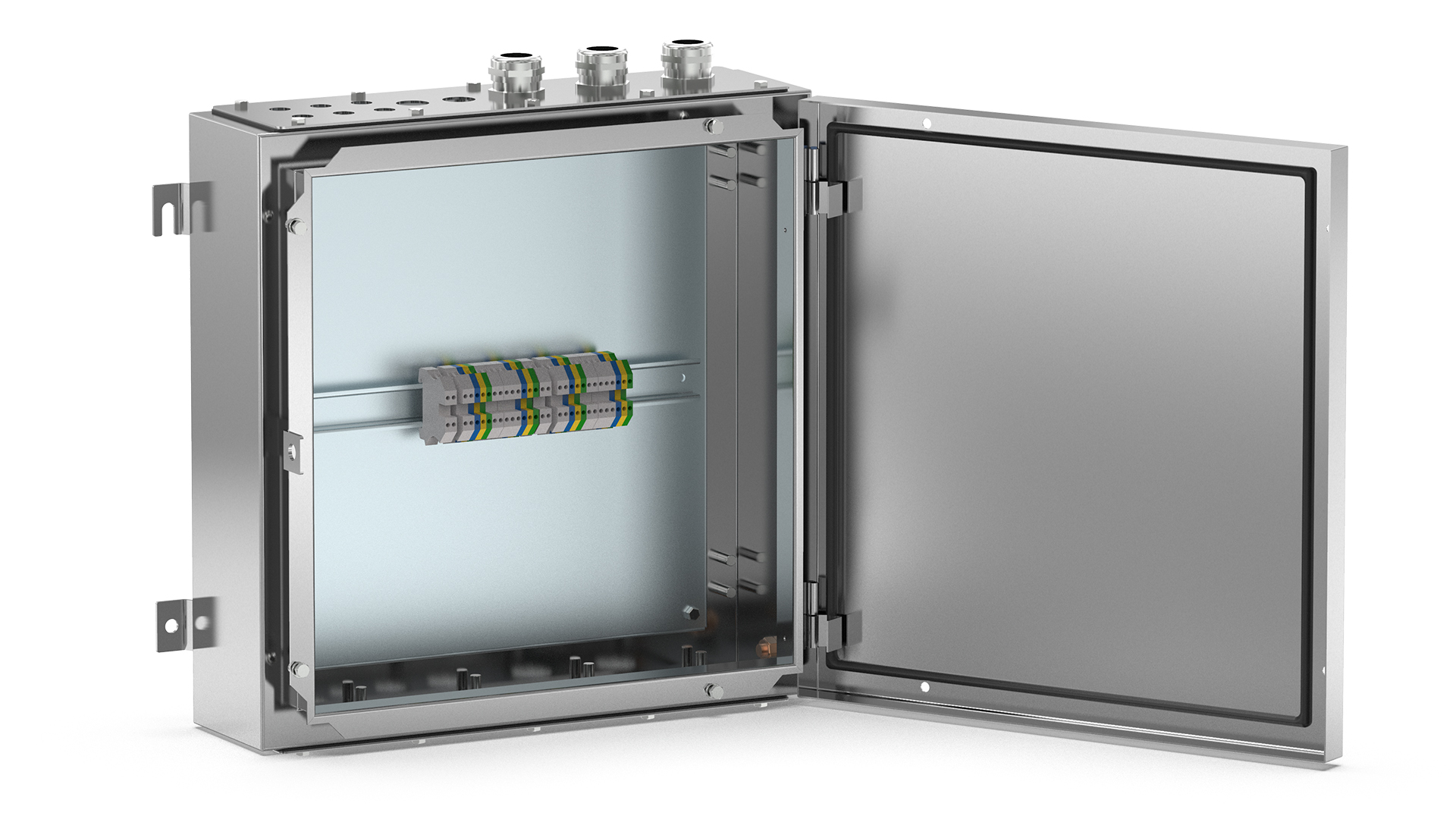

DIN ray

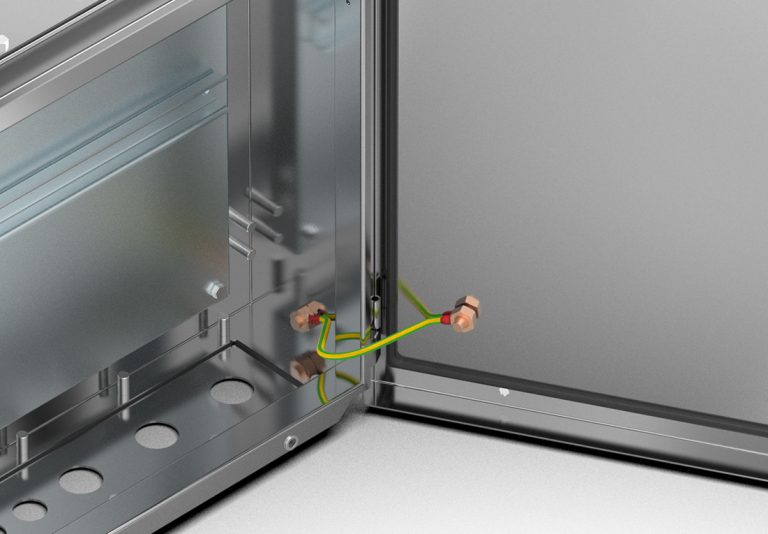

Topraklama iletkeni
DIN ray bağlantı braketi (yatay / dikey)

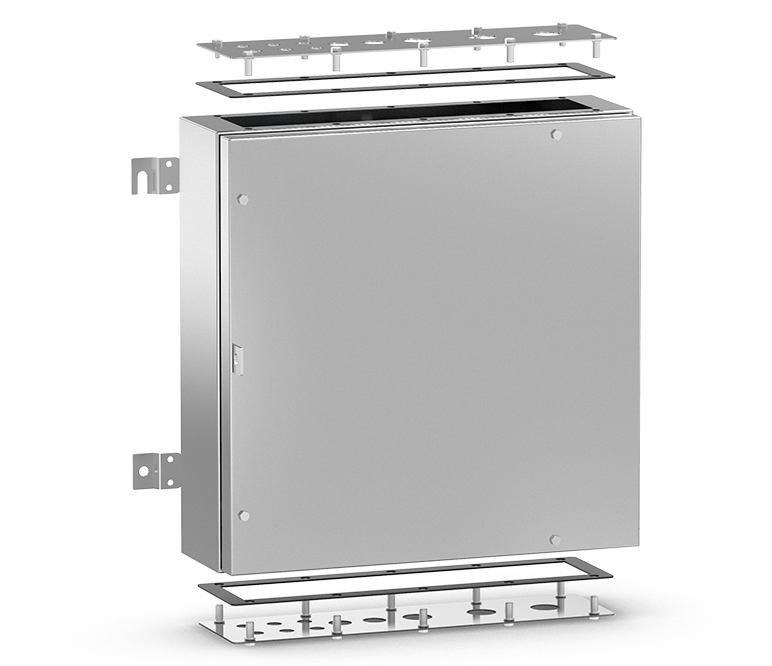

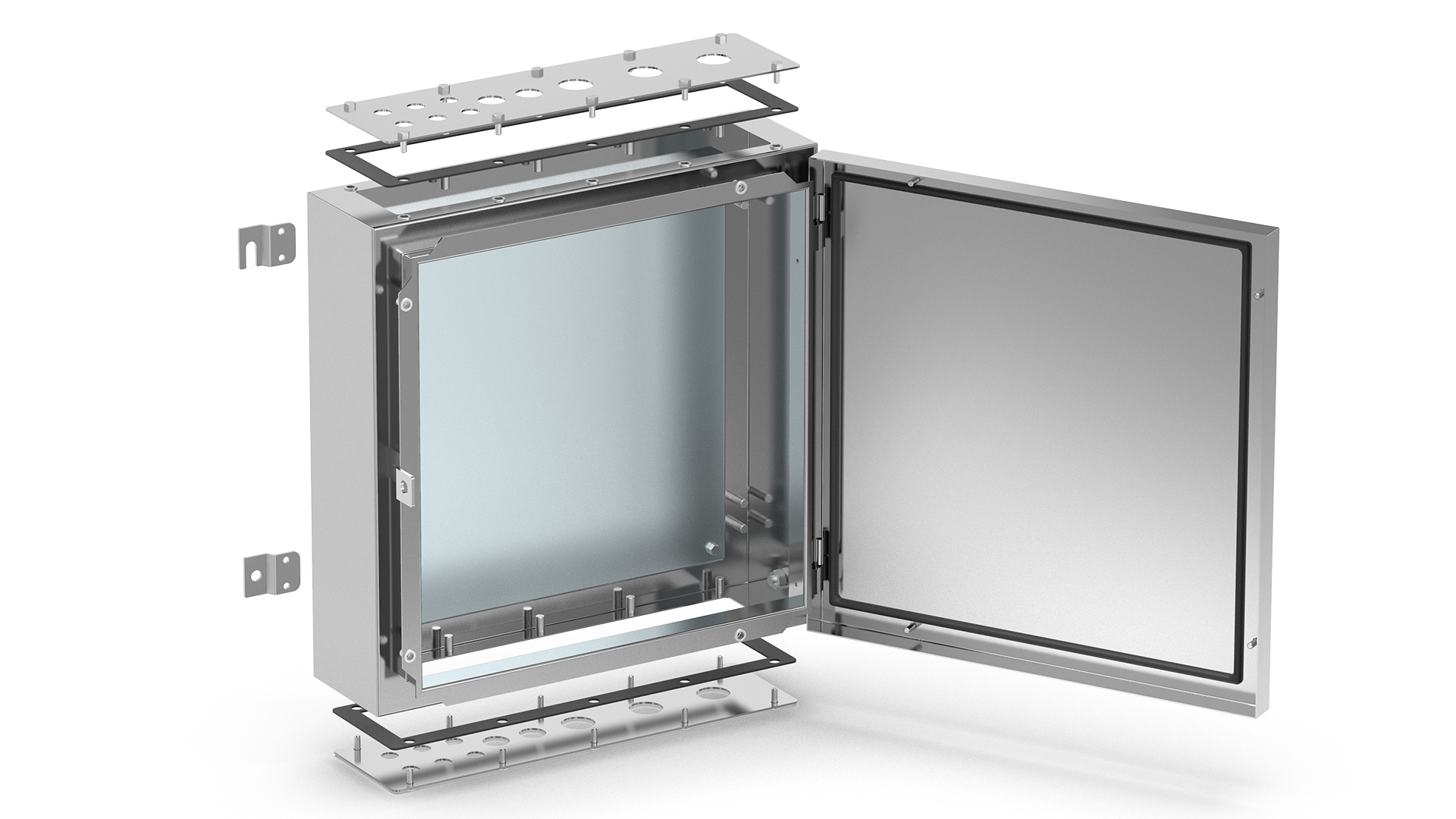

Configurations

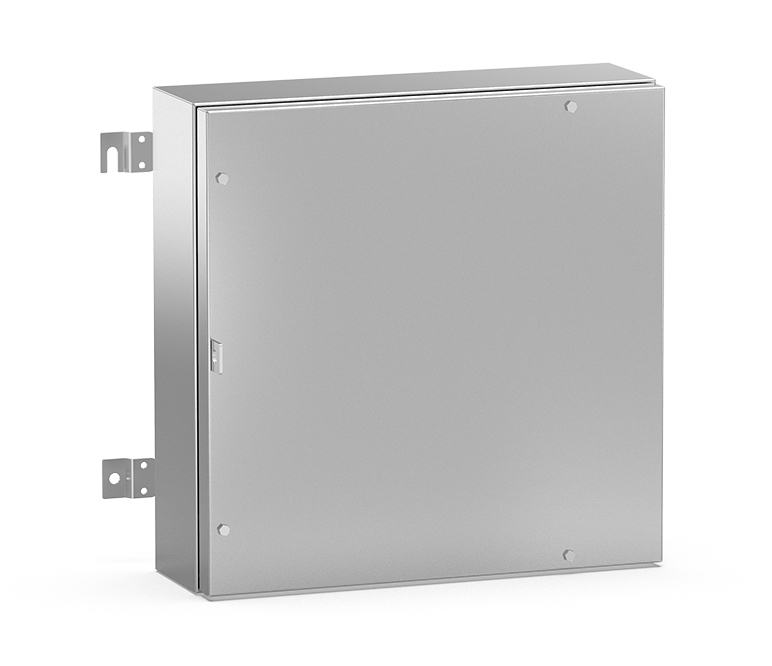

- - Kablo Geçişi: Hayır

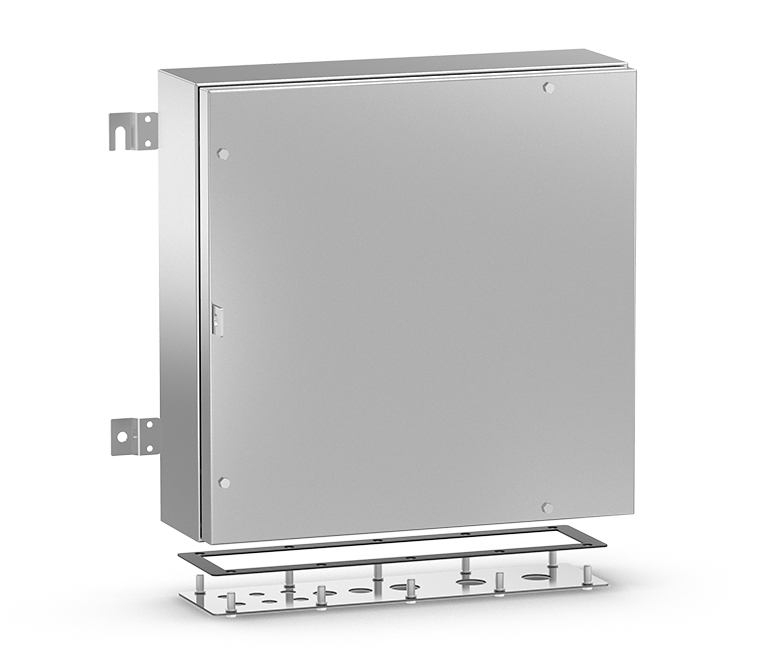

Kapak: Paslanmaz Çelik (S) Kapak: Ön Galvanizli Çelik (M) Kablo Geçişi: Alt

Kapak: Paslanmaz Çelik (S) Kapak: Ön Galvanizli Çelik (M) Kablo Geçişi: Alt / Üst

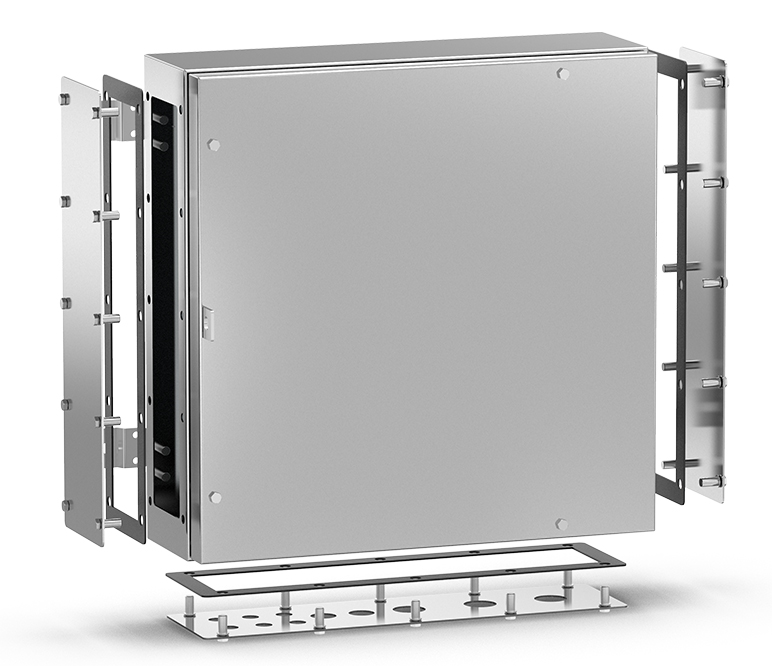

Kapak: Paslanmaz Çelik (S) Kapak: Ön Galvanizli Çelik (M) Kablo Geçişi: Alt / Sağ / Sol

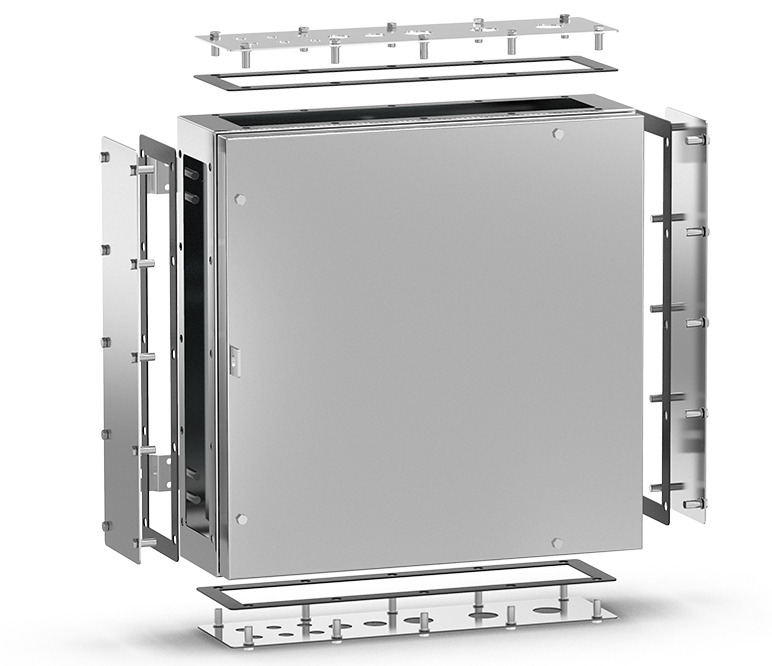

Kapak: Paslanmaz Çelik (S) Kapak: Ön Galvanizli Çelik (M) Kablo Geçişi: Alt / Üst / Sağ / Sol

Benzer Ürünler

Genişlik	Yükseklik	Derinlik	Ürün Kodu	Malzeme Kalınlığı			Menteşe Sayısı	Ağırlık
A	B	C		Gövde	Kapı	Kablo geçiş plakası	Menteşe Sayısı	Ağırlık
mm	mm	mm		mm	mm	mm	ad	kg

152	229	135	TEX 152213-S1	1.5	1.5	2	2	3.3
260	260	160	TEX 262616-S1	1.5	1.5	2	2	5.5
260	260	200	TEX 262620-S1	1.5	1.5	2	2	5.5
260	380	160	TEX 263816-S1	1.5	1.5	2	2	7.0
260	380	200	TEX 263820-S1	1.5	1.5	2	2	7.0
306	306	160	TEX 303016-S1	1.5	1.5	2	2	7.0
306	306	200	TEX 303020-S1	1.5	1.5	2	2	7.0
350	500	160	TEX 355016-S1	1.5	1.5	2	2	10.5
350	500	200	TEX 355020-S1	1.5	1.5	2	2	10.5
382	458	160	TEX 384516-S1	1.5	1.5	2	2	9.8
382	458	200	TEX 384520-S1	1.5	1.5	2	2	9.8
450	620	160	TEX 456216-S1	1.5	1.5	2	3	17.0
450	620	200	TEX 456220-S1	1.5	1.5	2	3	17.0
480	480	160	TEX 484816-S1	1.5	1.5	2	2	10.4
480	480	200	TEX 484820-S1	1.5	1.5	2	2	10.4
508	762	200	TEX 507620-S1	1.5	1.5	2	3	23.5
550	740	200	TEX 557420-S1	1.5	1.5	2	3	23.5
610	914	200	TEX 619120-S1	1.5	1.5	2	3	31.0
640	860	200	TEX 648620-S1	1.5	1.5	2	3	29.0
740	980	200	TEX 749820-S1	1.5	1.5	2	3	38.0

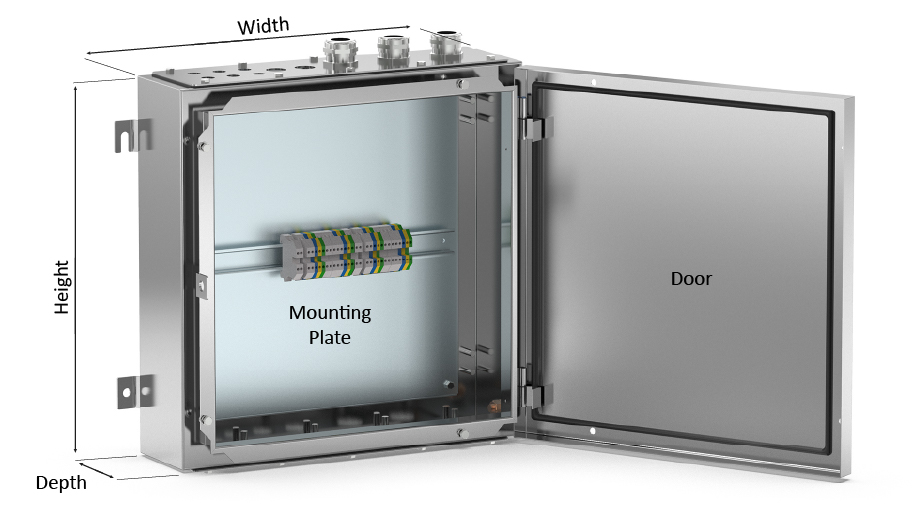

Ölçüler

Dimensions

Ölçüler

Genişlik	Yükseklik	Derinlik	Ürün Kodu	Maksimum Isı Kaybı Pmax (W)
A	B	C		“T class:T6 Max. Amb. Temp.: 40°C”	T class:T6 Max. Amb. Temp.: 55°C	“T class:T5 Max. Amb. Temp.: 55°C”
mm	mm	mm		W	W	W

152	229	135	TEX 152213-S1	11.0	7.3	11.0
260	260	160	TEX 262616-S1	30.0	20.0	30.0
260	260	205	TEX 262620-S1	33.0	22.0	33.0
260	380	160	TEX 263816-S1	39.2	26.1	39.2
260	380	205	TEX 263820-S1	39.3	26.2	39.3
306	306	160	TEX 303016-S1	39.0	26.0	39.0
306	306	205	TEX 303020-S1	39.1	26.0	39.1
350	500	160	TEX 355016-S1	40.2	26.8	40.2
350	500	205	TEX 355020-S1	40.3	26.8	40.3
382	458	160	TEX 384516-S1	40.0	26.6	40.0
382	458	205	TEX 384520-S1	40.1	26.7	40.1
450	620	160	TEX 456216-S1	41.6	27.7	41.6
450	620	205	TEX 456220-S1	42.1	28.0	42.1
480	480	160	TEX 484816-S1	40.7	27.1	40.7
480	480	205	TEX 484820-S1	40.8	27.2	40.8
508	762	205	TEX 507620-S1	64.2	42.8	64.2
550	740	205	TEX 557420-S1	65.0	43.3	65.0
610	914	205	TEX 619120-S1	73.0	48.6	73.0
640	860	205	TEX 648620-S1	72.5	48.3	72.5
740	980	205	TEX 749820-S1	89.0	59.3	89.0
