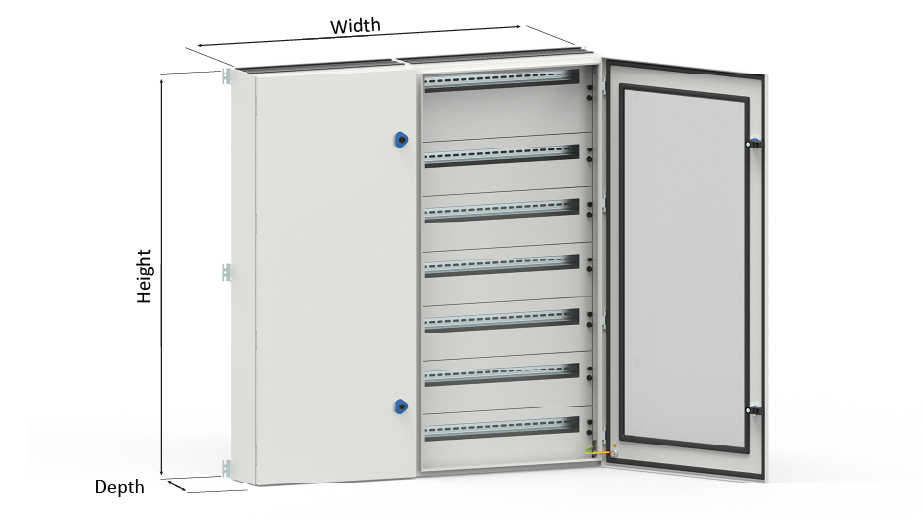

KDS Serisi Panolar

Anasayfa

Pano Çözümlerimiz

Duvar Tipi Panolar

KDS Serisi Panolar

Malzeme

Çelik levha (EN 10130 DC01)
- Gövde: 1.2/1.5 mm
- Kapı: 1.2/1.5 mm
Galvaniz kaplı çelik (EN 10346 DX51D+Z)
- Montaj plakası: 1.5 mm

Yüzey İşlem

RAL7035w toz boya

Diğer

Kaynaklı gövde yapısı
Düz + camlı kapı
Kapı içi PU dökme conta
135° açılabilen gizli menteşeli kapı
5mm Double-bit göbekli, polyamid kilit
Altta ve üstte fırçalı kablo geçiş plakası

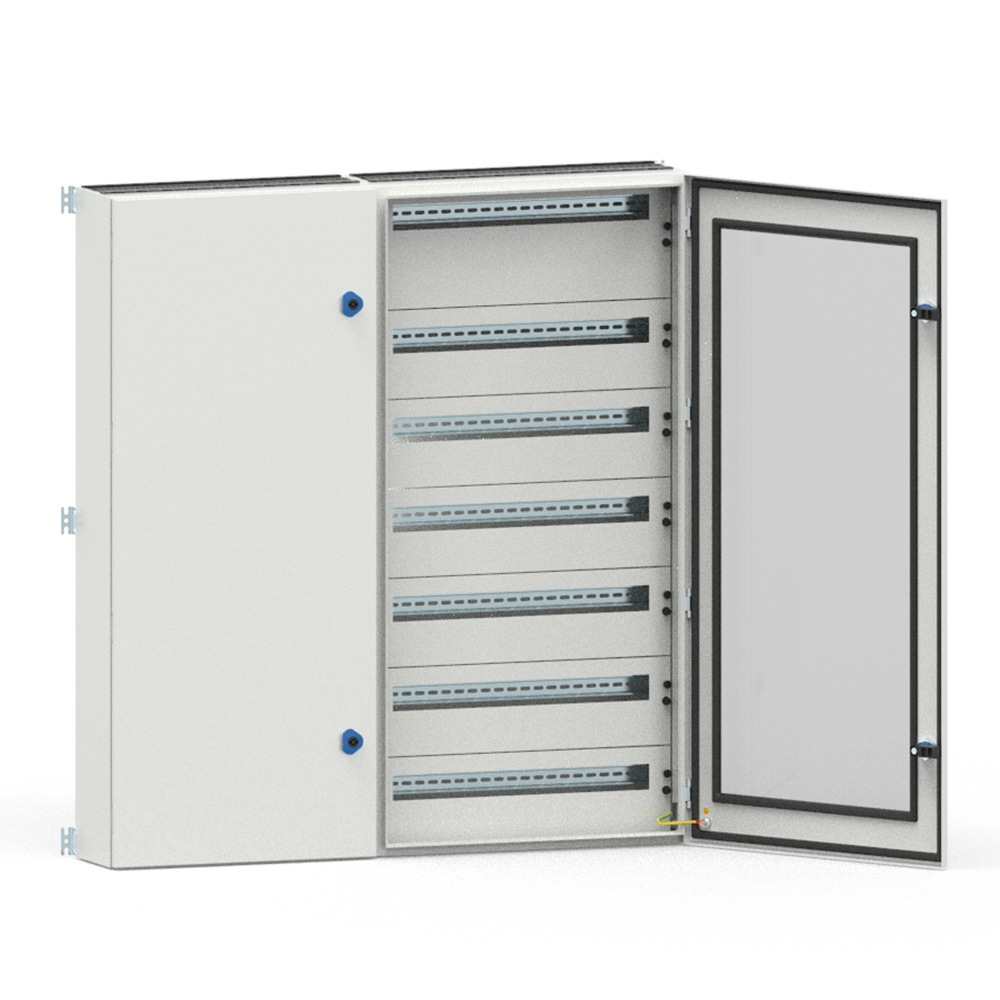

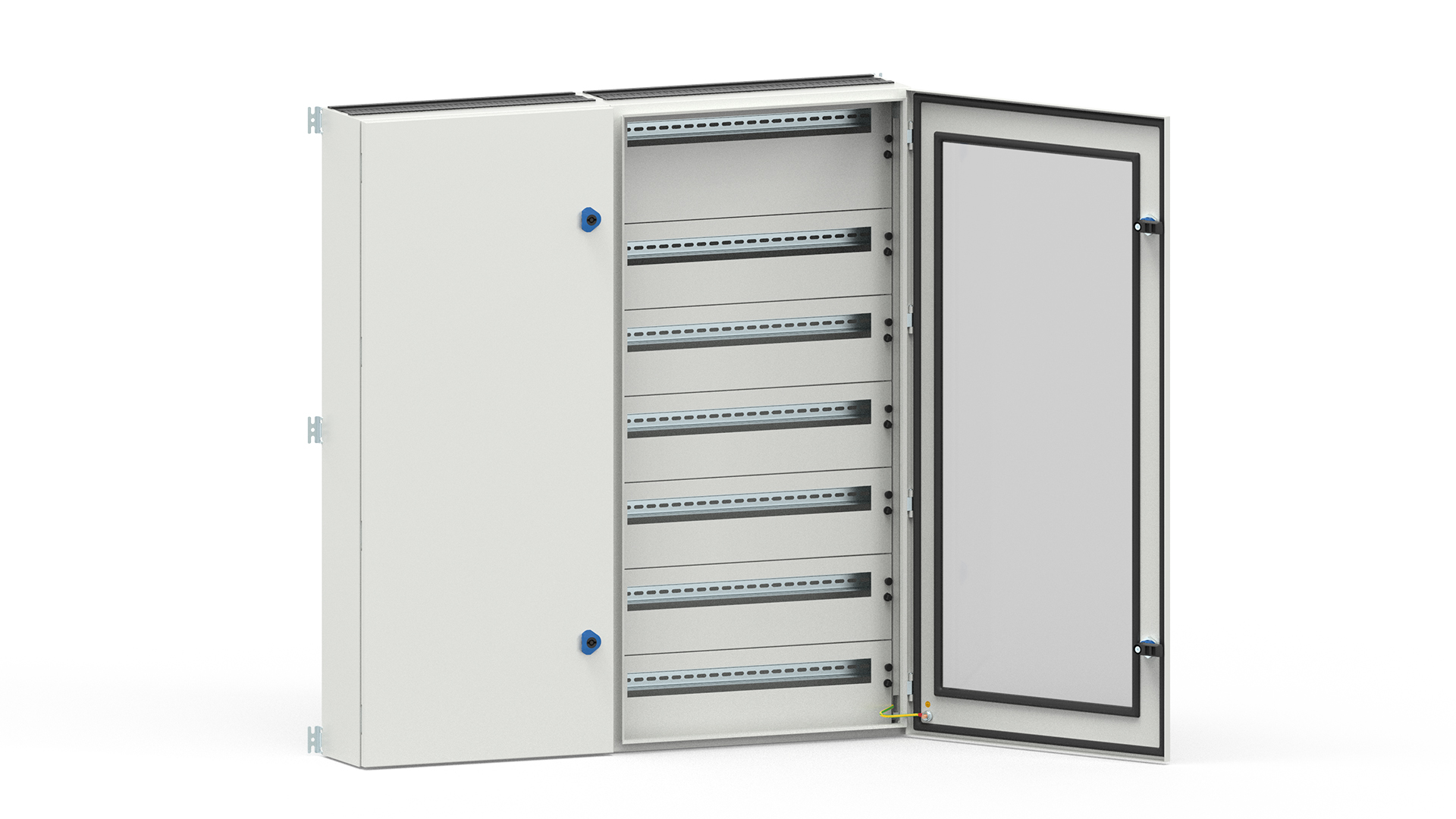

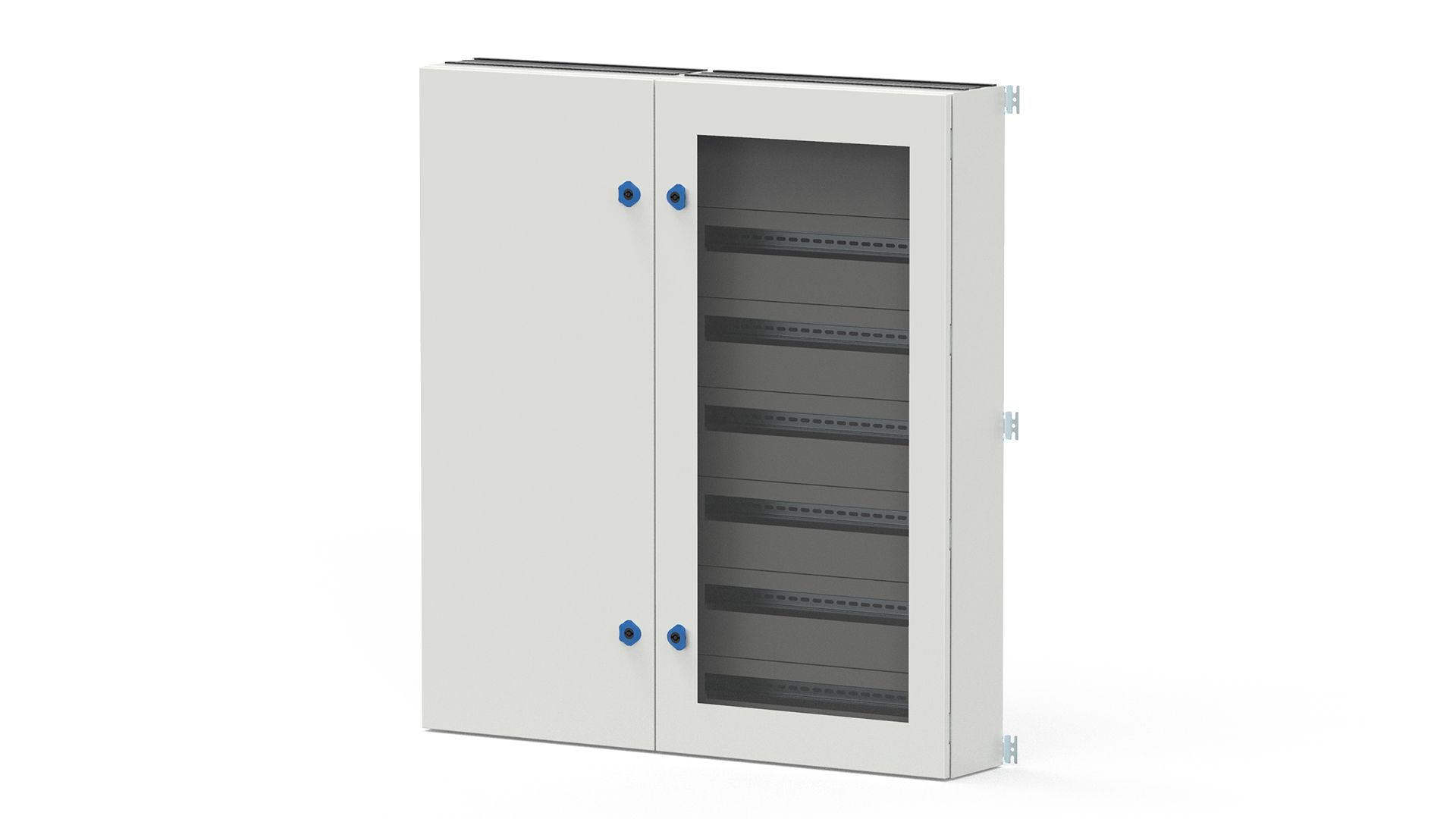

KDS Serisi Dağıtım Panoları, gelen besleme ekipmanları ile çıkış devrelerinin aynı pano içerisinde düzenlenmesi gereken duvar tipi dağıtım uygulamaları için geliştirilmiştir. Bölümlendirilmiş iç yapısı, giriş ve dağıtım bölümleri arasında net bir ayrım sağlayarak seriyi ticari binalar, endüstriyel tesisler ve makineye bağlı güç dağıtım uygulamaları için uygun hale getirir.

KDS Serisi Panolar / Dağıtım Panoları

Malzeme

Çelik levha (EN 10130 DC01)
- Gövde: 1.2/1.5 mm
- Kapı: 1.2/1.5 mm
Galvaniz kaplı çelik (EN 10346 DX51D+Z)
- Montaj plakası: 1.5 mm

Yüzey İşlem

RAL7035w toz boya

Diğer

Kaynaklı gövde yapısı
Düz + camlı kapı
Kapı içi PU dökme conta
135° açılabilen gizli menteşeli kapı
5mm Double-bit göbekli, polyamid kilit
Altta ve üstte fırçalı kablo geçiş plakası

İstek Üzerine
- Özel Boyut
- Özel Renk
- Önişlem

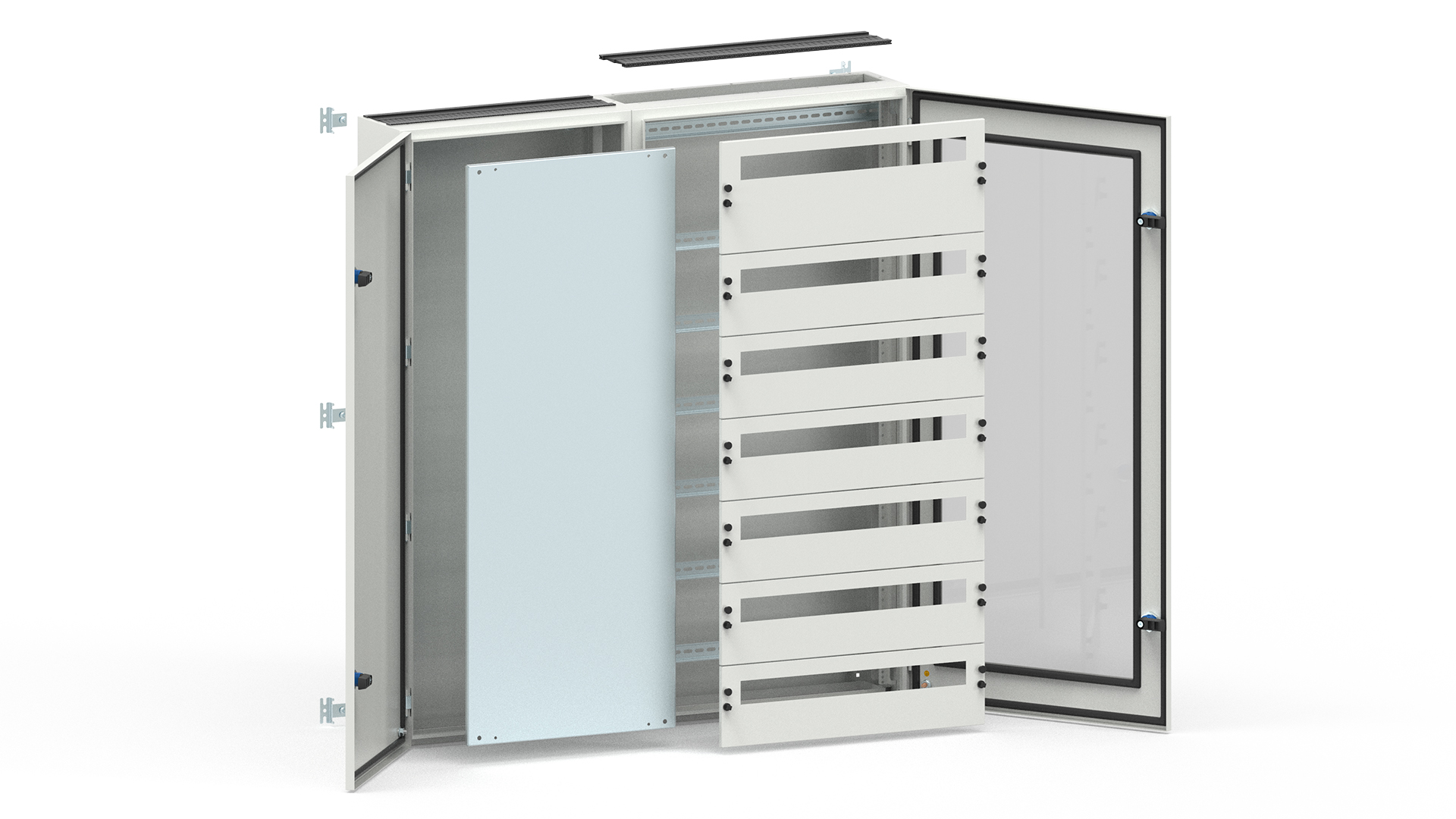

Donanım İçeriği
- Gövde
- Kapı
- Giriş montaj plakası

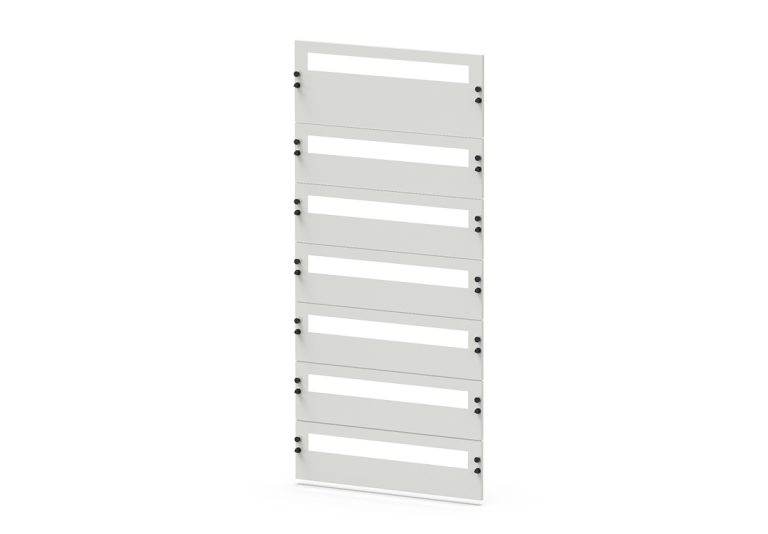

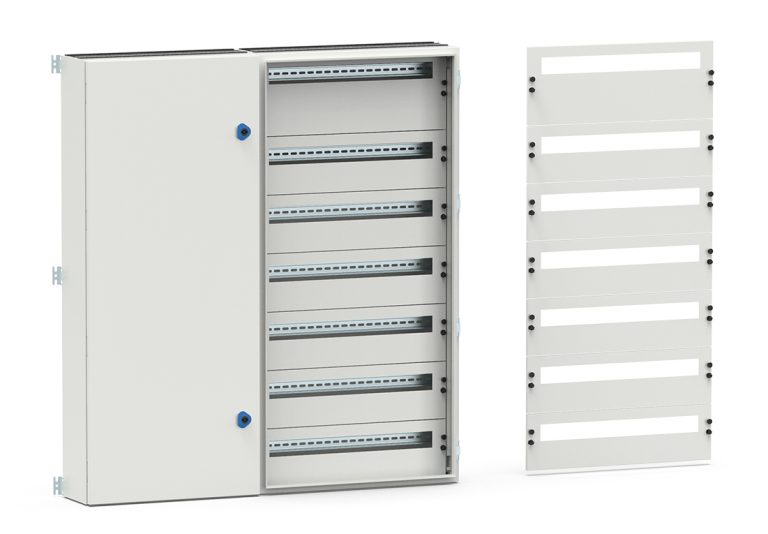

- Dağıtım perde seti
- 4 ad fırçalı kablo geçiş plakası
- 4/6 ad duvar bağlantı elemanı

Tamamlayıcı Aksesuarlar
- DIN ray
- Kapı içi montaj profili
- Sigorta yeri kapama parçası
- Özel kilitler ve anahtarlar
- Topraklama iletkeni

Benzer Ürünler

TT/TTS Serisi Panolar

Giriş Genişlik

Dağıtım Genişlik

Yükseklik

Derinlik

Ürün Kodu

Kapı Sayısı

Kilit
Tipi

Kilit Sayısı

Menteşe Sayısı

Duvar Bağlantı Elemanı Sayısı

Giriş

Dağıtım

Montaj Plakası

Perde Sayısı

Perde Kapasitesi

Toplam Kapasite

↔
mm

↕
mm

Modül*

400	600	600	200	KDS 04060620	1+1	C	2 + 2	2 + 2	4	350	530	3	29	87
400	600	800	200	KDS 04060820	1+1	C	2 + 2	3 + 3	6	350	730	4	29	116
400	600	1000	200	KDS 04061020	1+1	C	2 + 2	3 + 3	6	350	930	5	29	145
400	600	1200	200	KDS 04061220	1+1	C	2 + 2	4 + 4	6	350	1130	6	29	174
400	800	600	200	KDS 04080620	1+1	C	2 + 2	2 + 2	4	350	530	3	39	117
400	800	800	200	KDS 04080820	1+1	C	2 + 2	3 + 3	6	350	730	4	39	156
400	800	1000	200	KDS 04081020	1+1	C	2 + 2	3 + 3	6	350	930	5	39	195
400	800	1200	200	KDS 04081220	1+1	C	2 + 2	4 + 4	6	350	1130	6	39	234
600	600	600	200	KDS 06060620	1+1	C	2 + 2	2 + 2	4	550	530	3	29	87
600	600	800	200	KDS 06060820	1+1	C	2 + 2	3 + 3	6	550	730	4	29	116
600	600	1000	200	KDS 06061020	1+1	C	2 + 2	3 + 3	6	550	930	5	29	145
600	600	1200	200	KDS 06061220	1+1	C	2 + 2	4 + 4	6	550	1130	6	29	174
600	800	600	200	KDS 06080620	1+1	C	2 + 2	2 + 2	4	550	530	3	39	117
600	800	800	200	KDS 06080820	1+1	C	2 + 2	3 + 3	6	550	730	4	39	156
600	800	1000	200	KDS 06081020	1+1	C	2 + 2	3 + 3	6	550	930	5	39	195
600	800	1200	200	KDS 06081220	1+1	C	2 + 2	4 + 4	6	550	1130	6	39	234

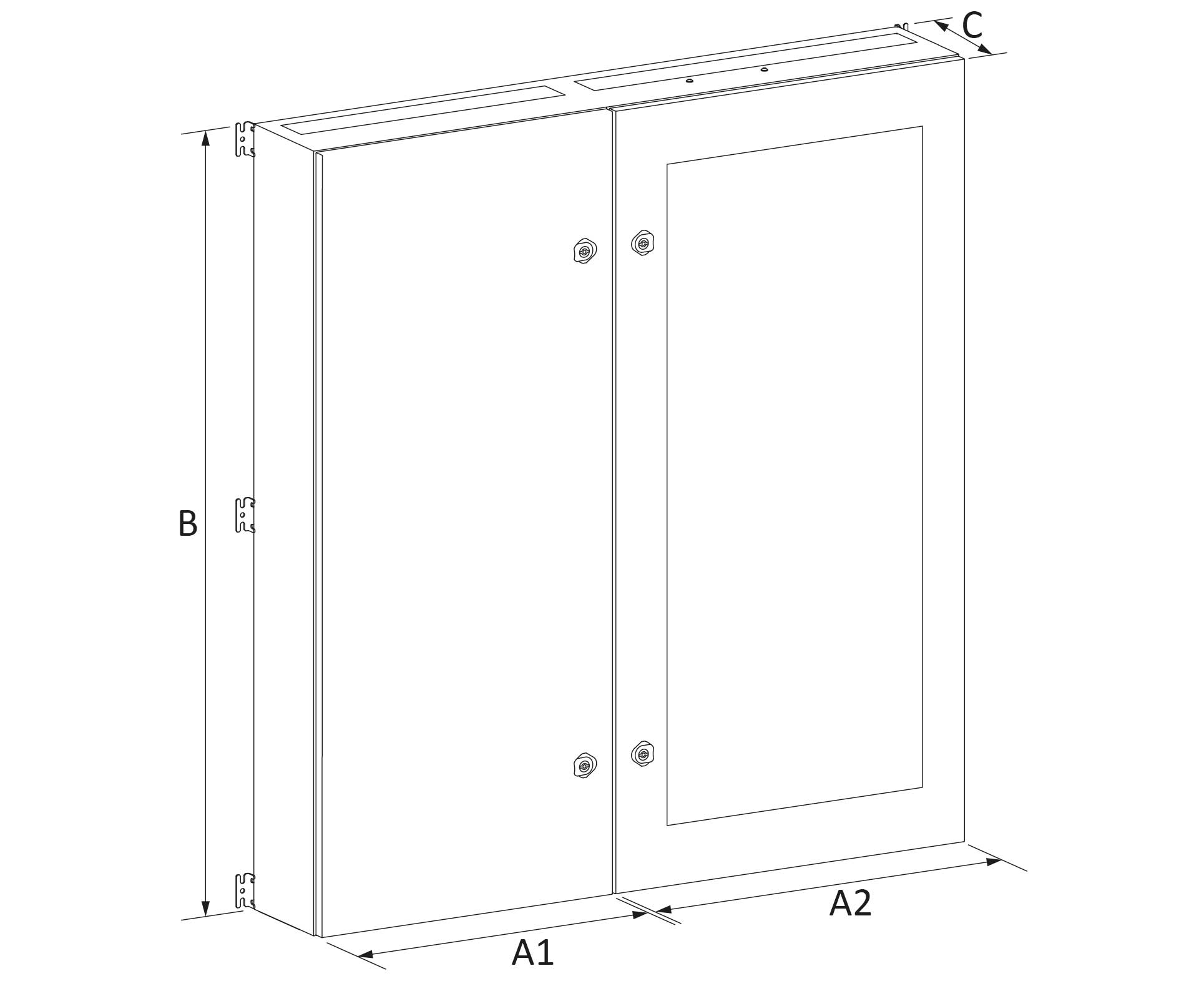

Ölçüler

Kablo Geçişi

Dimensions

Ölçüler

Kablo Geçişi

Giriş Genişlik

Dağıtım Genişlik

Yükseklik

Derinlik

Ürün Kodu

Kullanılabilir Alan

Kablo Geçiş

Giriş Düz Kapı

Dağıtım Düz Kapı

Giriş

Dağıtım

↔
mm

↕
mm

↔
mm

↕
mm

↔
mm

⤢
mm

400	600	600	200	KDS 04060620	256	530	435	450	256	60	435	60
400	600	800	200	KDS 04060820	256	730	435	650	256	60	435	60
400	600	1000	200	KDS 04061020	256	930	435	850	256	60	435	60
400	600	1200	200	KDS 04061220	256	1130	435	1050	256	60	435	60
400	800	600	200	KDS 04080620	256	530	635	450	256	60	635	60
400	800	800	200	KDS 04080820	256	730	635	650	256	60	635	60
400	800	1000	200	KDS 04081020	256	930	635	850	256	60	635	60
400	800	1200	200	KDS 04081220	256	1130	635	1050	256	60	635	60
600	600	600	200	KDS 06060620	456	530	435	450	456	60	435	60
600	600	800	200	KDS 06060820	456	730	435	650	456	60	435	60
600	600	1000	200	KDS 06061020	456	930	435	850	456	60	435	60
600	600	1200	200	KDS 06061220	456	1130	435	1050	456	60	435	60
600	800	600	200	KDS 06080620	456	530	635	450	456	60	635	60
600	800	800	200	KDS 06080820	456	730	635	650	456	60	635	60
600	800	1000	200	KDS 06081020	456	930	635	850	456	60	635	60
600	800	1200	200	KDS 06081220	456	1130	635	1050	456	60	635	60

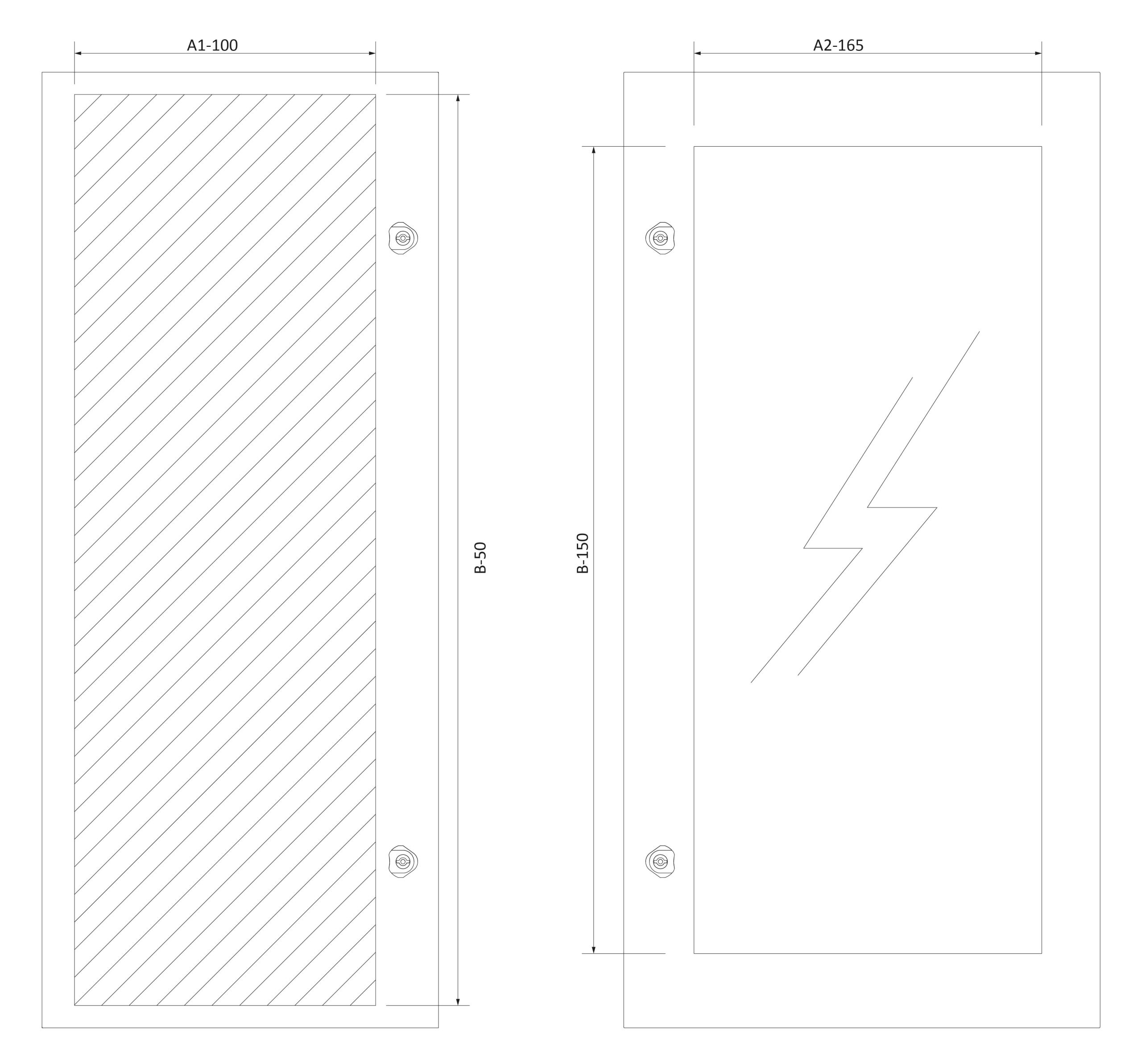

Ölçüler

Düz Kapı Kullanılabilir Alan / Camlı Kapı Görünür Alanı

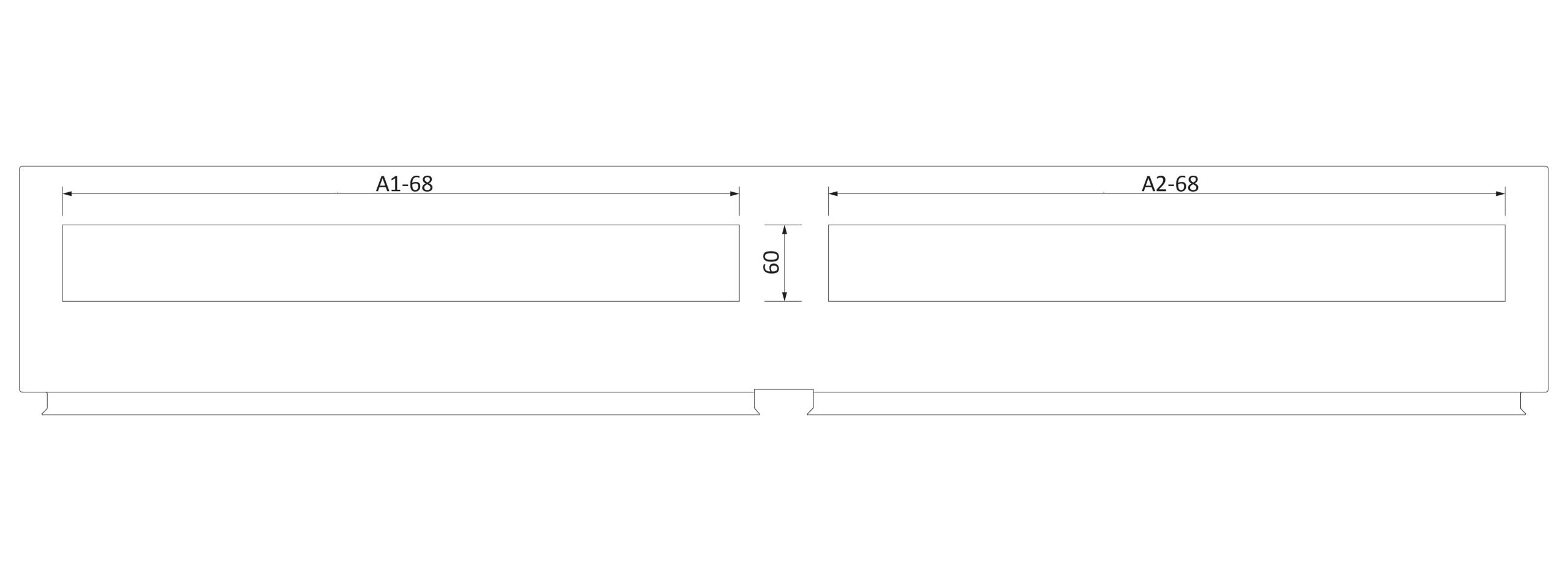

Fırçalı Kablo Geçiş

Ölçüler

Düz Kapı Kullanılabilir Alan / Camlı Kapı Görünür Alanı

Fırçalı Kablo Geçiş

Giriş Genişlik	Dağıtım Genişlik	Yükseklik	Derinlik	Ürün Kodu	Duvara Bağlantı
					Braketli		Gövdeden
A1	A2	B	C
					↔ mm	↕ mm	↔ mm	↕ mm
mm	mm	mm	mm

400	600	600	200	KDS 04060620	1024	558	958	558
400	600	800	200	KDS 04060820	1024	758	958	758
400	600	1000	200	KDS 04061020	1024	958	958	958
400	600	1200	200	KDS 04061220	1024	1158	958	1158
400	800	600	200	KDS 04080620	1224	558	1158	558
400	800	800	200	KDS 04080820	1224	758	1158	758
400	800	1000	200	KDS 04081020	1224	958	1158	958
400	800	1200	200	KDS 04081220	1224	1158	1158	1158
600	600	600	200	KDS 06060620	1224	558	958	558
600	600	800	200	KDS 06060820	1224	758	958	758
600	600	1000	200	KDS 06061020	1224	958	958	958
600	600	1200	200	KDS 06061220	1224	1158	958	1158
600	800	600	200	KDS 06080620	1424	558	1158	558
600	800	800	200	KDS 06080820	1424	758	1158	758
600	800	1000	200	KDS 06081020	1424	958	1158	958
600	800	1200	200	KDS 06081220	1424	1158	1158	1158

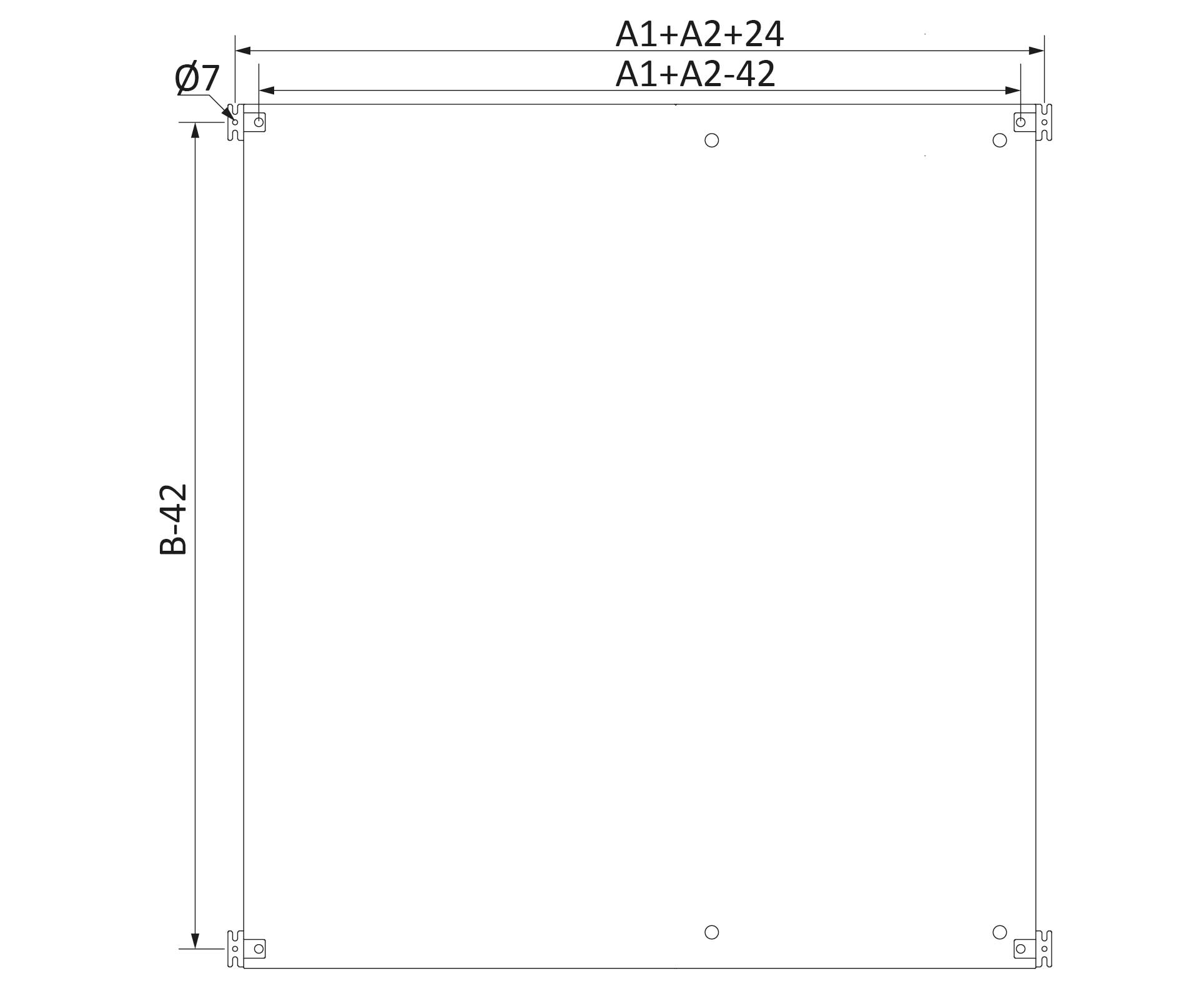

Ölçüler

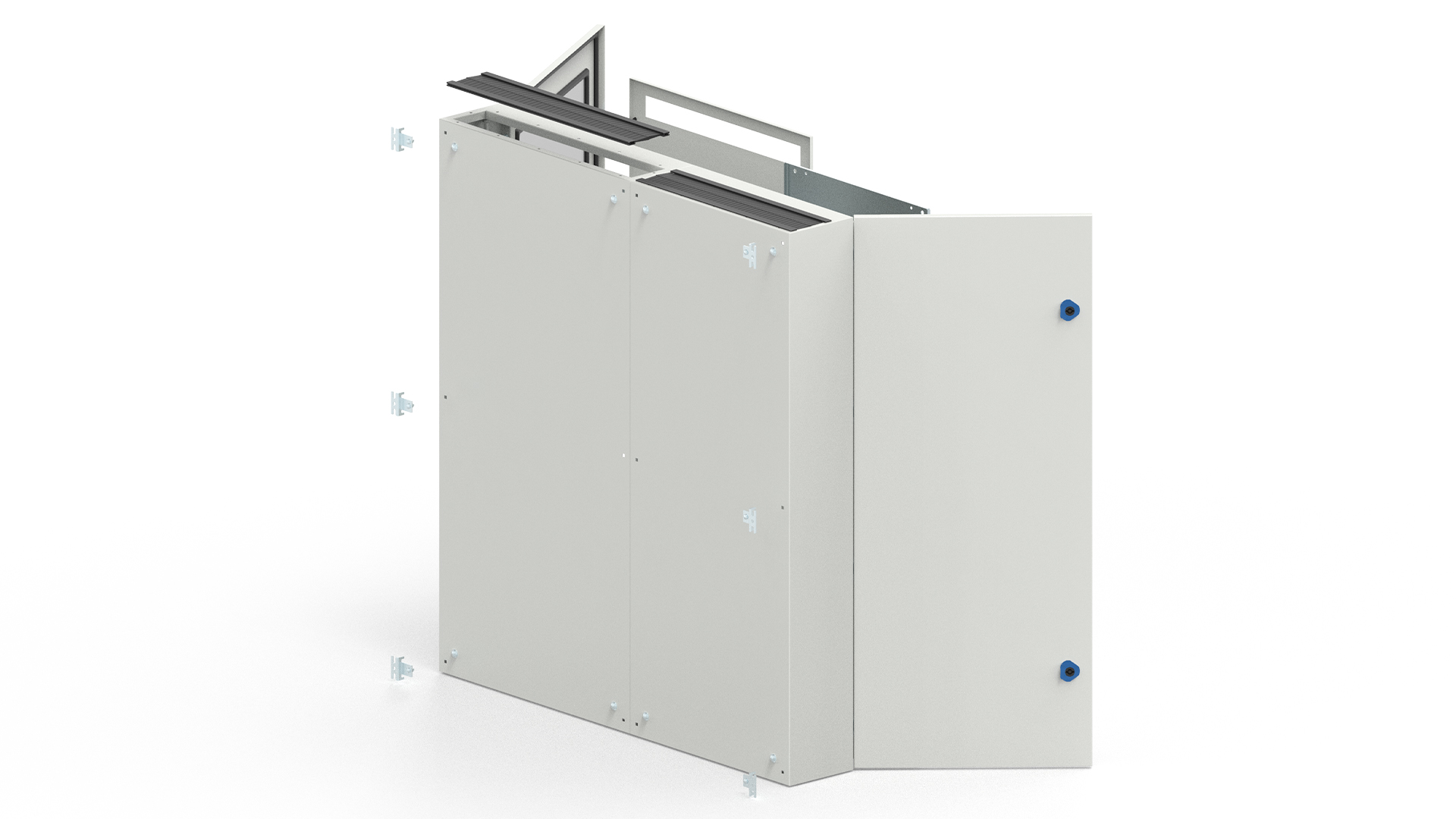

Duvara Montaj

Ölçüler

Duvara Montaj

Ürün Kodu	Giriş Genişlik	Dağıtım Genişlik	Yükseklik	Kullanılabilir Alan				Kilit Tipi	Kilit Sayısı	Menteşe Sayısı	Weight
				Giriş Düz Kapı		Dağıtım Düz Kapı
	A1 mm	A2 mm	B mm	W1 mm	H1 mm	W1 mm	H1 mm
								*	ad	ad	kg

KDS KPG 0406	400	600	600	300	550	500	550	C	2	2	2.3
KDS KPG 0408	400	600	800	300	750	500	750	C	2	3	3
KDS KPG 0410	400	600	1000	300	950	500	950	C	2	4	3.8
KDS KPG 0412	400	600	1200	300	1150	500	1150	C	2	4	4.6
KDS KPG 0606	600	800	600	500	550	500	550	C	2	2	3.4
KDS KPG 0608	600	800	800	500	750	500	750	C	2	3	4.6
KDS KPG 0610	600	800	1000	500	950	500	950	C	2	4	5.7
KDS KPG 0612	600	800	1200	500	1150	500	1150	C	2	4	6.9

Düz Kapı

Reference	Dağıtım Genişlik	Yükseklik	Görünebilir Alan		Kilit Tipi	Kilit Sayısı	Menteşe Sayısı	Ağırlık
	A2 mm	B mm	W6 mm	H6 mm
					*	ad	ad	kg

KDS KPX 0606	600	600	435	450	C	2	2	3.6
KDS KPX 0608	600	800	435	650	C	2	3	4.8
KDS KPX 0610	600	1000	435	850	C	2	4	6.1
KDS KPX 0612	600	1200	435	1050	C	2	4	7.3
KDS KPX 0806	800	600	635	450	C	2	2	4.8
KDS KPX 0808	800	800	635	650	C	2	3	6.5
KDS KPX 0810	800	1000	635	850	C	2	4	8.1
KDS KPX 0812	800	1200	635	1050	C	2	4	9.7

Ölçüler

Camlı Kapı

Ölçüler

Camlı Kapı

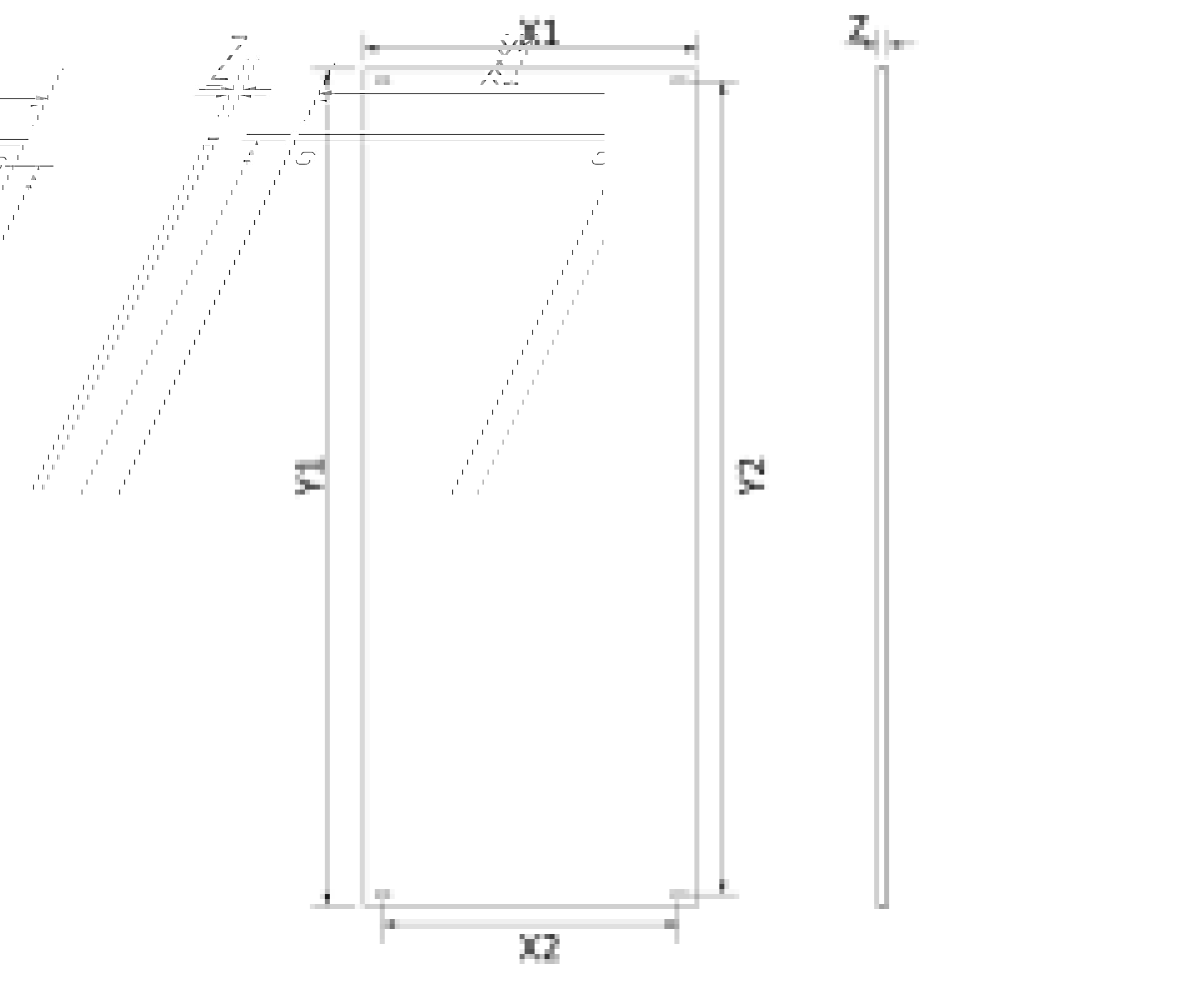

Ürün Kodu	Genişlik	Yükseklik	Dış Ölçüler			Bağlantı Ölçüleri			Ağırlık
	A1 mm	B mm	X1 mm	Y1 mm	Z mm	X2 mm	Y2 mm	D mm
									kg

ETS TS 0406	400	600	350	530	12	300	500	M8	3.1
ETS TS 0408	400	800	350	730	12	300	700	M8	4.1
ETS TS 0410	400	1000	350	930	12	300	900	M8	8.1
ETS TS 0412	400	1200	350	1130	12	300	1100	M8	9.2
ETS TS 0606	600	600	550	530	15	500	500	M8	5.0
ETS TS 0608	600	800	550	730	15	500	700	M8	6.9
ETS TS 0610	600	1000	550	930	15	500	900	M8	8.7
ETS TS 0611	600	1200	550	1130	15	500	1100	M8	10.2
