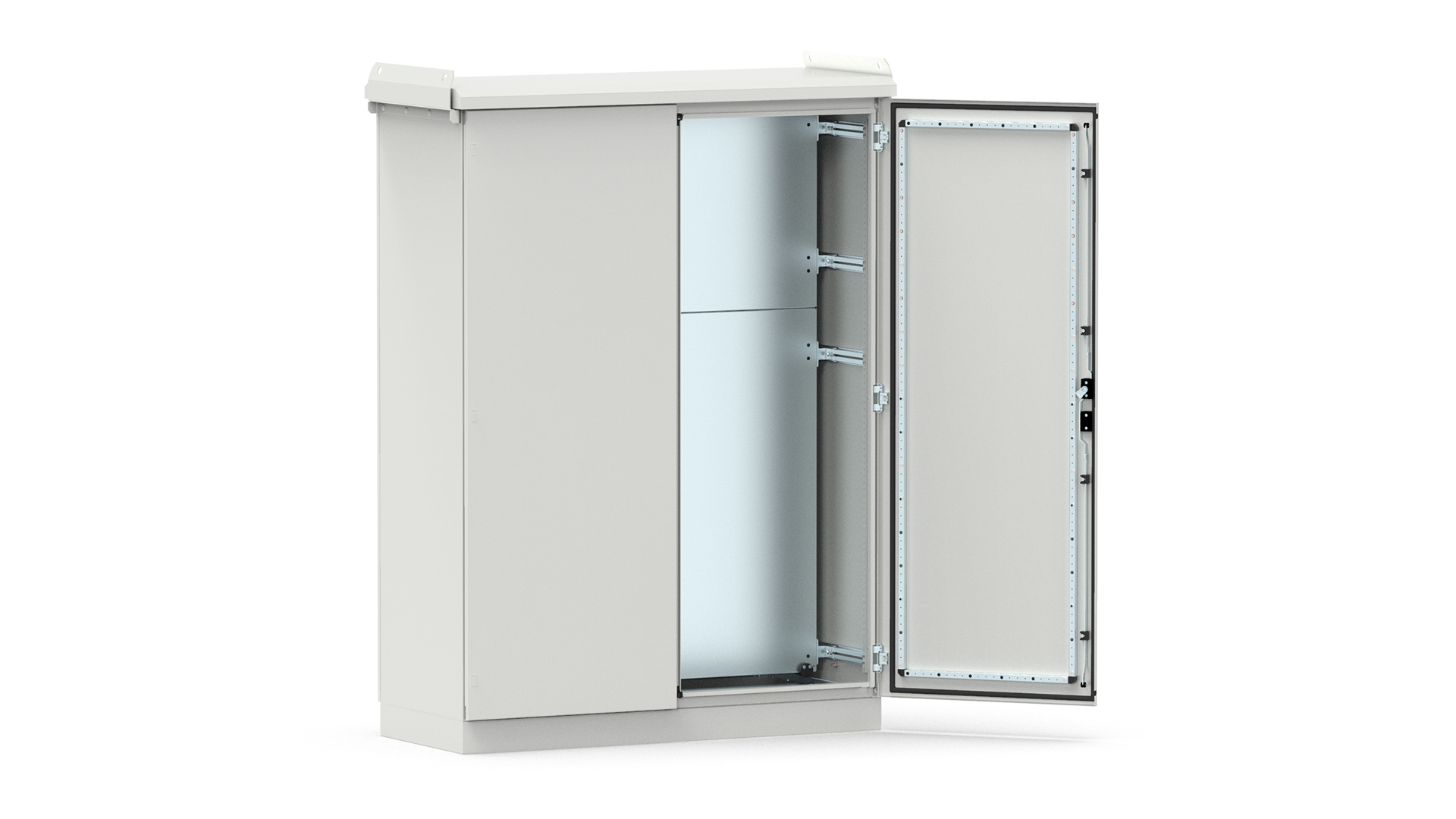

GS Serisi Panolar

Anasayfa

Pano Çözümlerimiz

Dikili Tip Panolar

GS Serisi Panolar

Malzeme

Çelik levha (EN 10130 DC01)
- Çerçeve : 1.5 mm
- Panel : 1.5 mm
- Kapı : 2 mm
- Baza : 2 mm
Galvaniz kaplı çelik (EN 10346 DX51D+Z)
- Montaj plakası: 2 mm

Yüzey İşlem

RAL7035w toz boya

Koruma Sınıfı

IP55 (TS 3033, EN 60529)

Diğer

Kapı/sırt içinde PU dökme conta
Kollu polyamid gövdeli ispanyolet kilit (3 noktadan kilitlenen, 333 anahtarlı)
Gizli menteşe
Arka için kapı veya sırt seçeneği
Çoklu montaj plakası imkanı

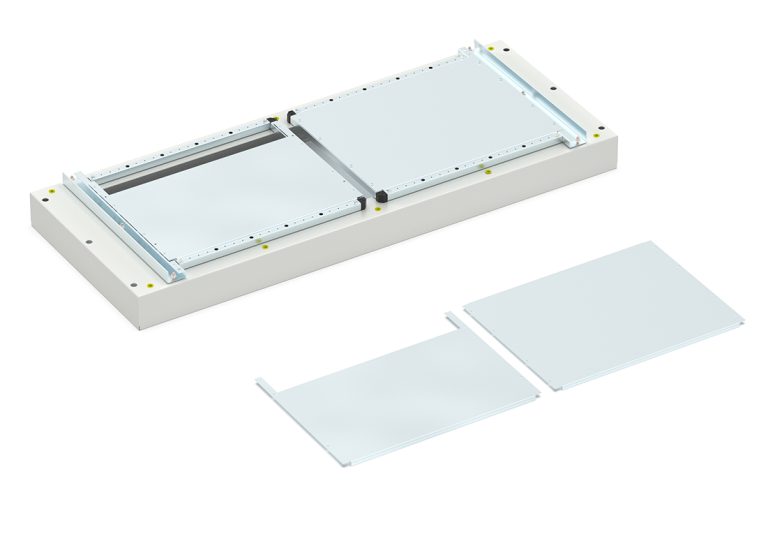

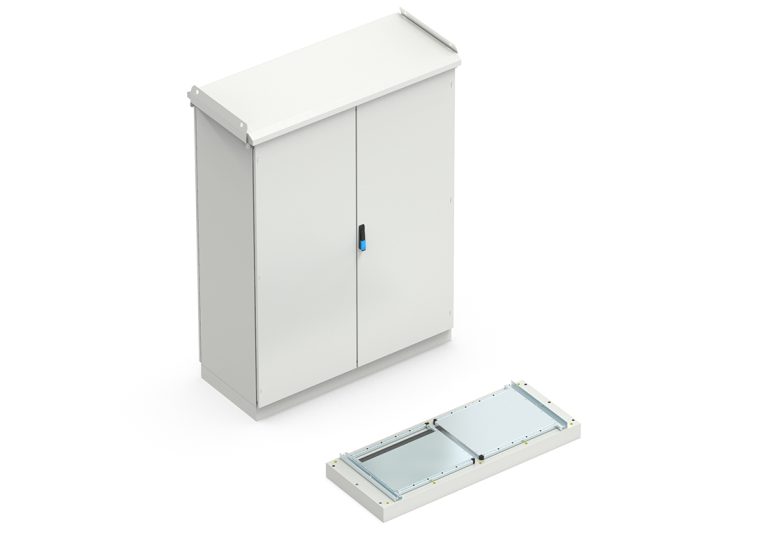

Baza ve kapak seçenekleri

3D Cad Models

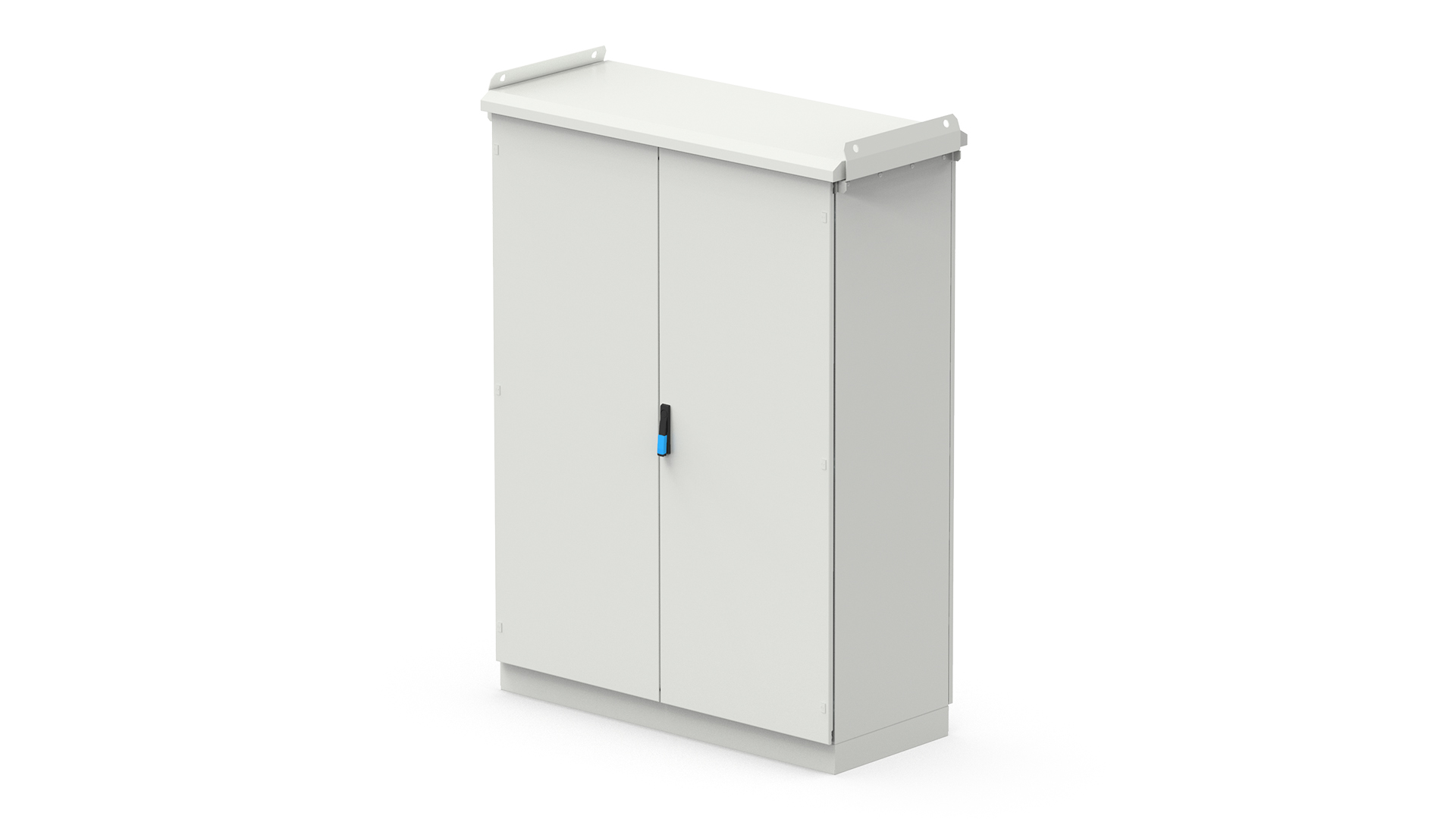

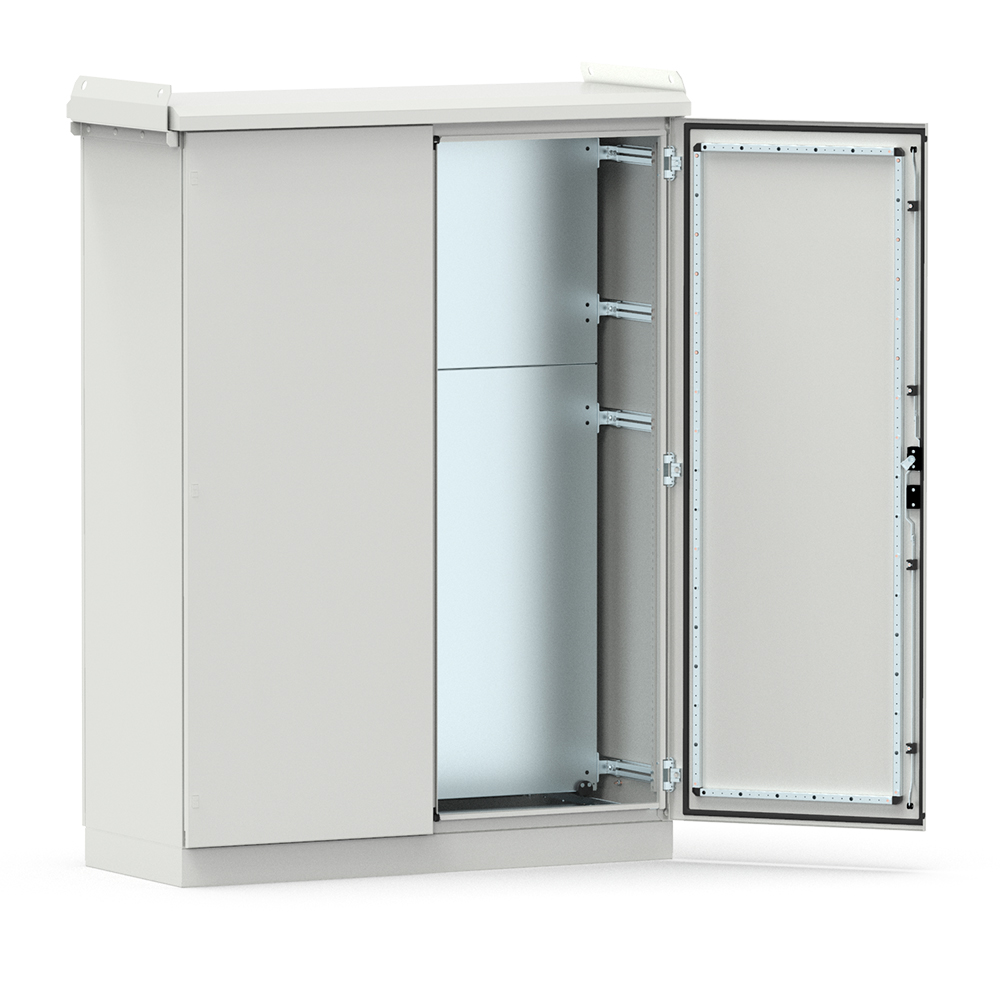

GS Serisi, geleneksel tekli pano ölçülerinin artık yeterli olmadığı, olağanüstü genişlikteki kumanda ve dağıtım montajları için tasarlanmıştır. Büyük formatlı yapısı ve çoklu montaj seçenekleri, merkezi kumanda panoları, yüksek kapasiteli dağıtım sistemleri ve diğer büyük endüstriyel tesisatlar için gereken alanı ve esnekliği sağlar.

GS Serisi Panolar / Geniş Dikili Tip Panolar

Malzeme

Çelik levha (EN 10130 DC01)
- Çerçeve : 1.5 mm
- Panel : 1.5 mm
- Kapı : 2 mm
- Baza : 2 mm
Galvaniz kaplı çelik (EN 10346 DX51D+Z)
- Montaj plakası: 2 mm

Yüzey İşlem

RAL7035w toz boya

Koruma Sınıfı

IP55 (TS 3033, EN 60529)

Diğer

Kapı/sırt içinde PU dökme conta
Kollu polyamid gövdeli ispanyolet kilit (3 noktadan kilitlenen, 333 anahtarlı)
Gizli menteşe
Arka için kapı veya sırt seçeneği
Çoklu montaj plakası imkanı
Baza ve kapak seçenekleri

İstek Üzerine

Özel Boyut
Özel Renk
Önişlem

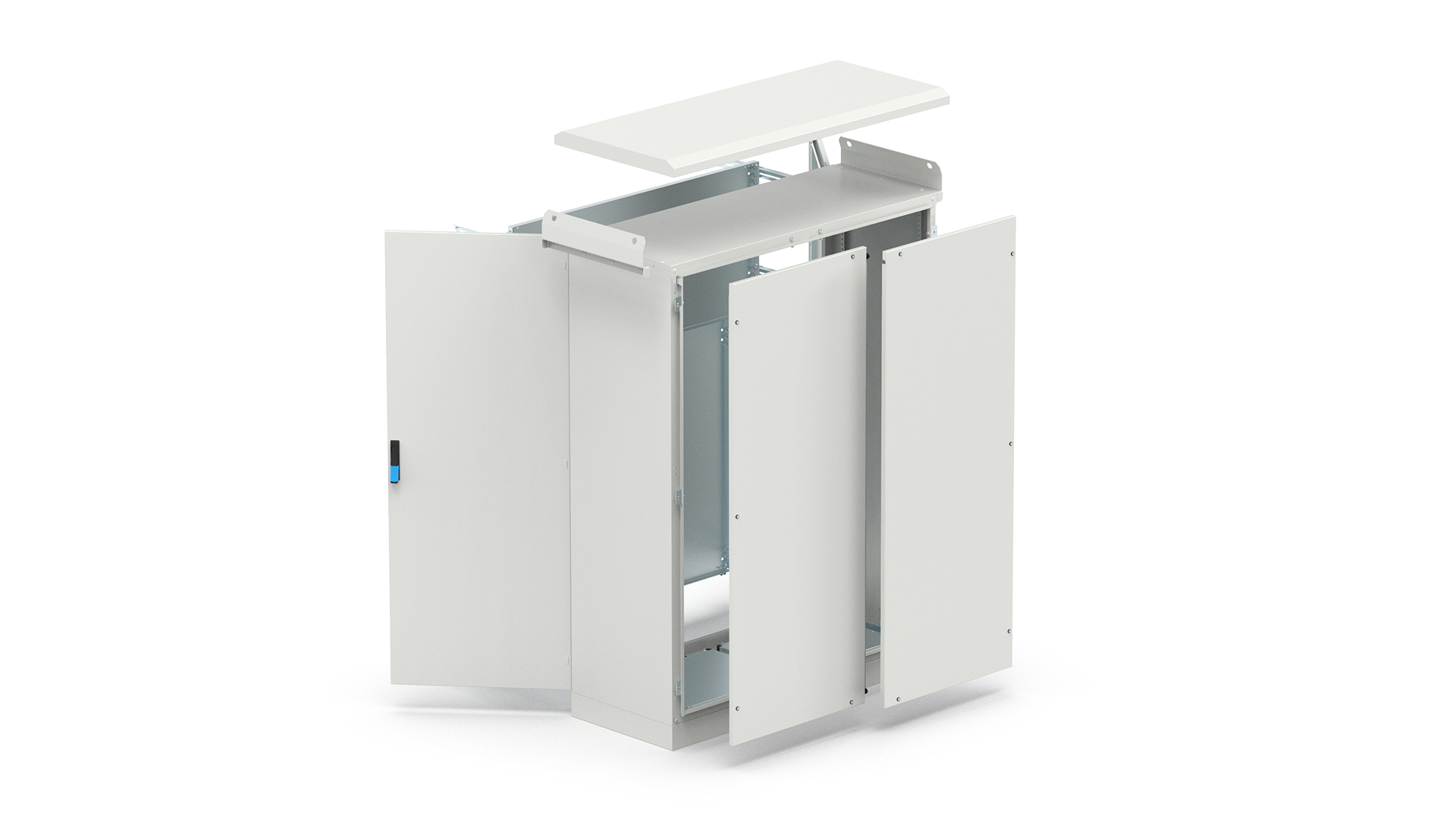

Donanım İçeriği

Gövde
Kapı (Seçim = K)

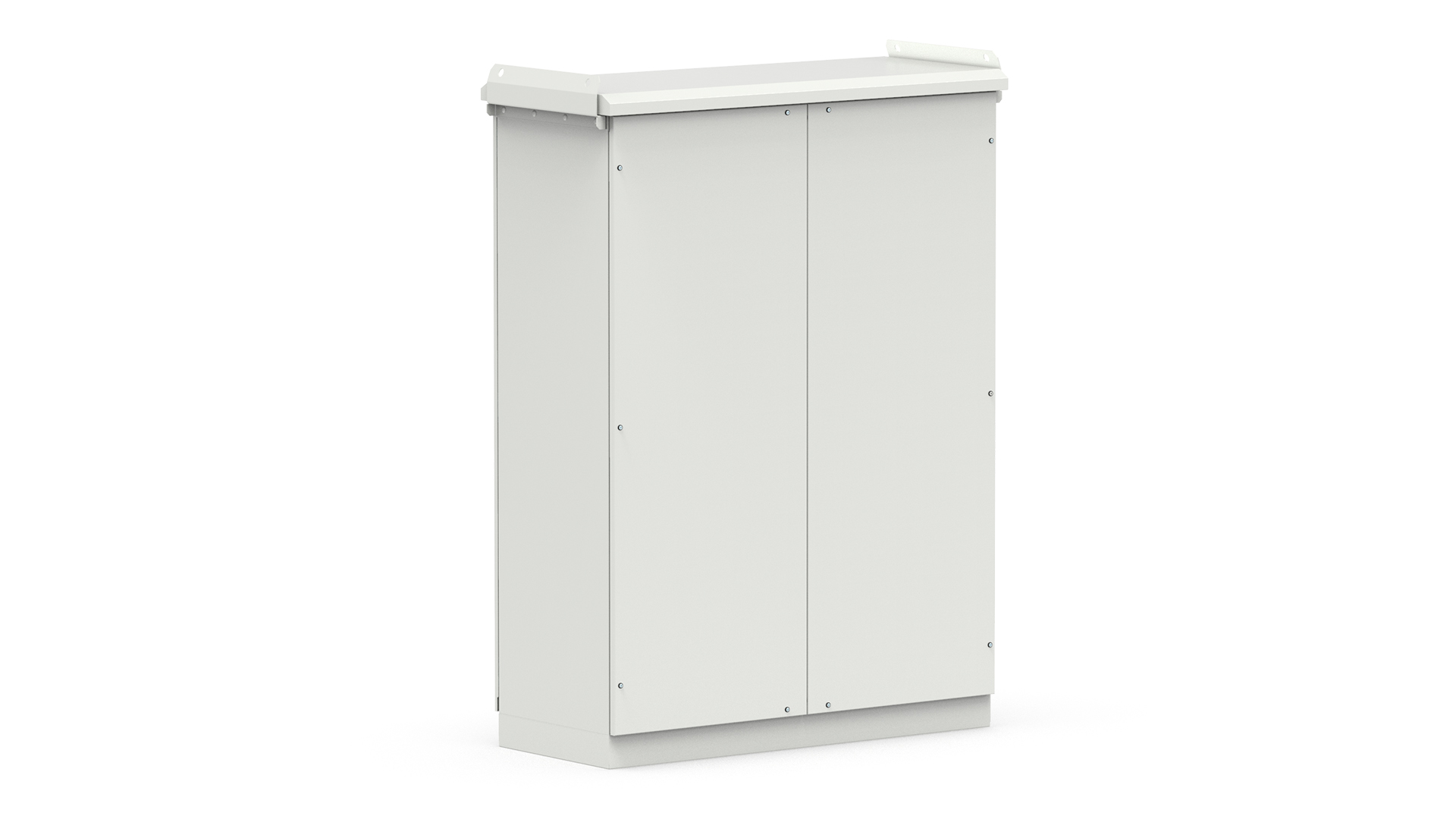

Sırt (Seçim = K)
Montaj plakası (Opsiyon = M)
Baza (Opsiyon = P)
8 ad derinlik kızağı
Taşıma profili
Kapı içi montaj profili

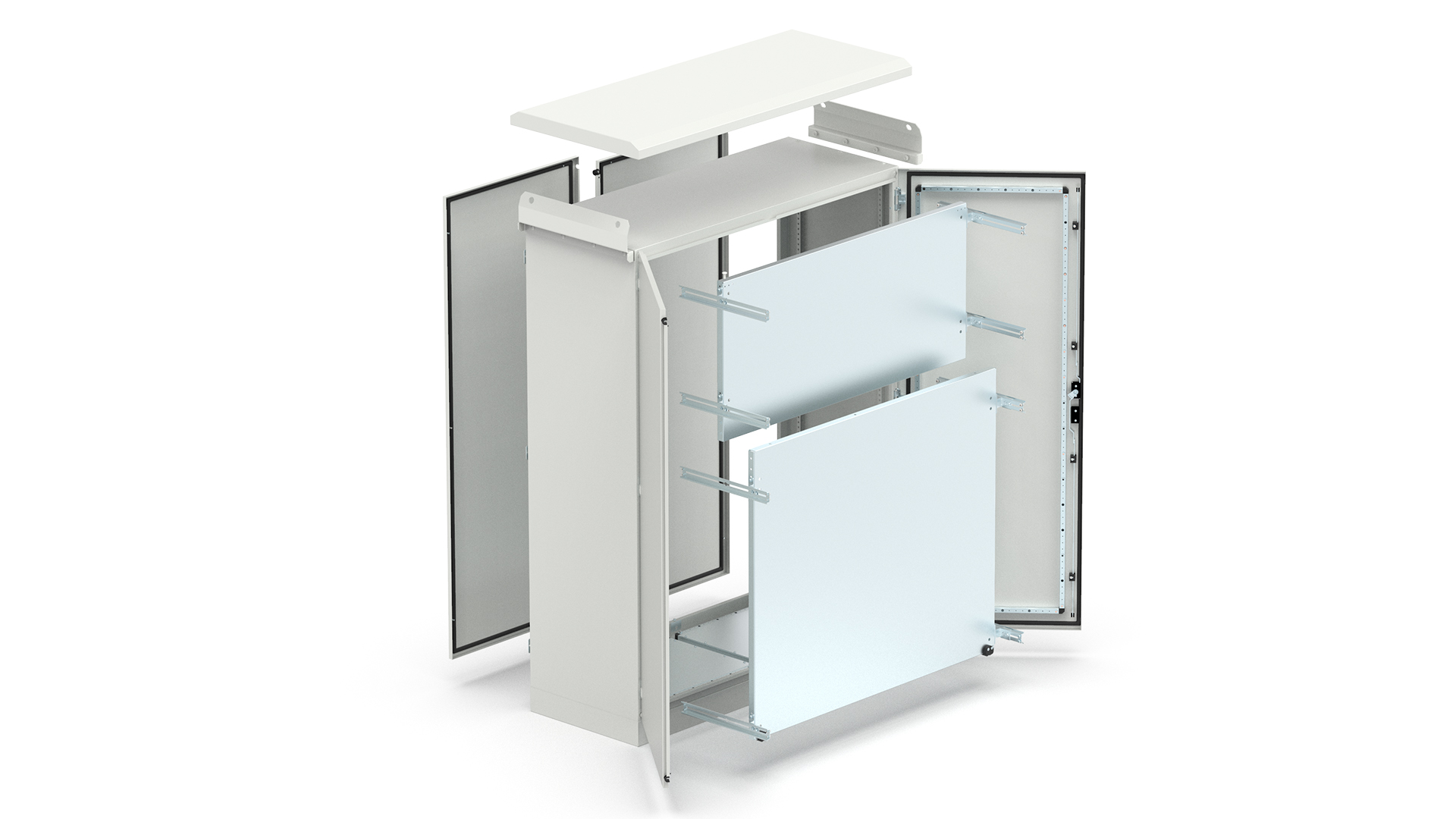

Tamamlayıcı Aksesuarlar
- Harici şapka
- Parçalı montaj plakası
- Kaydırma kızağı ve takozu
- L, U ve Z profiller
- L ve Z bağlantı parçaları
- Bara kaidesi
- Kademeli bara kaidesi
- Proje cebi
- Topraklama iletkeni

Benzer Ürünler

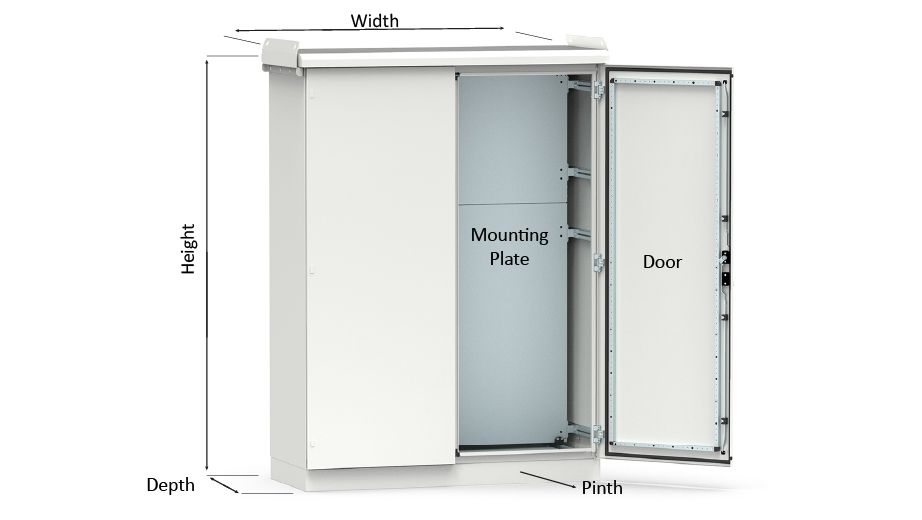

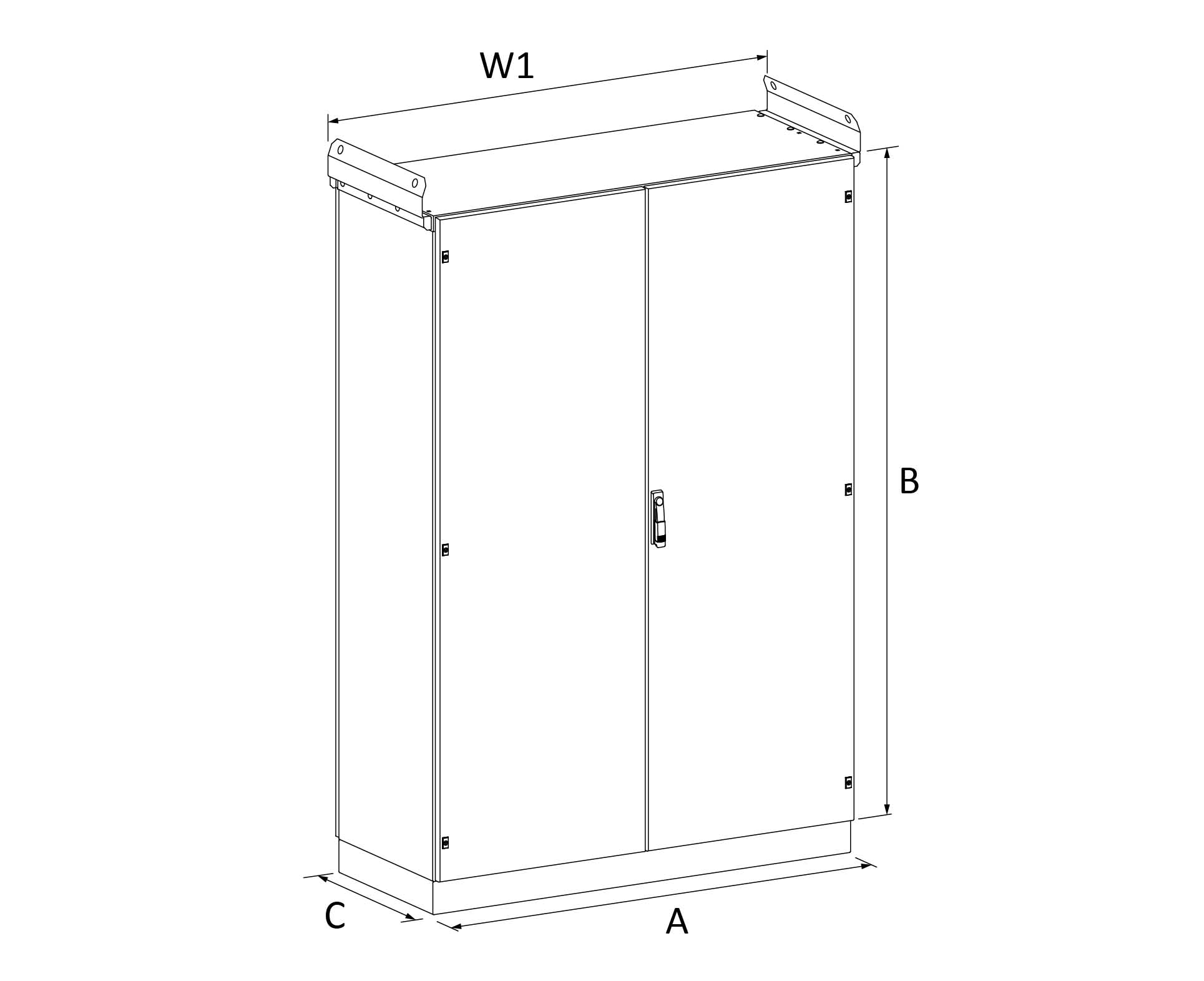

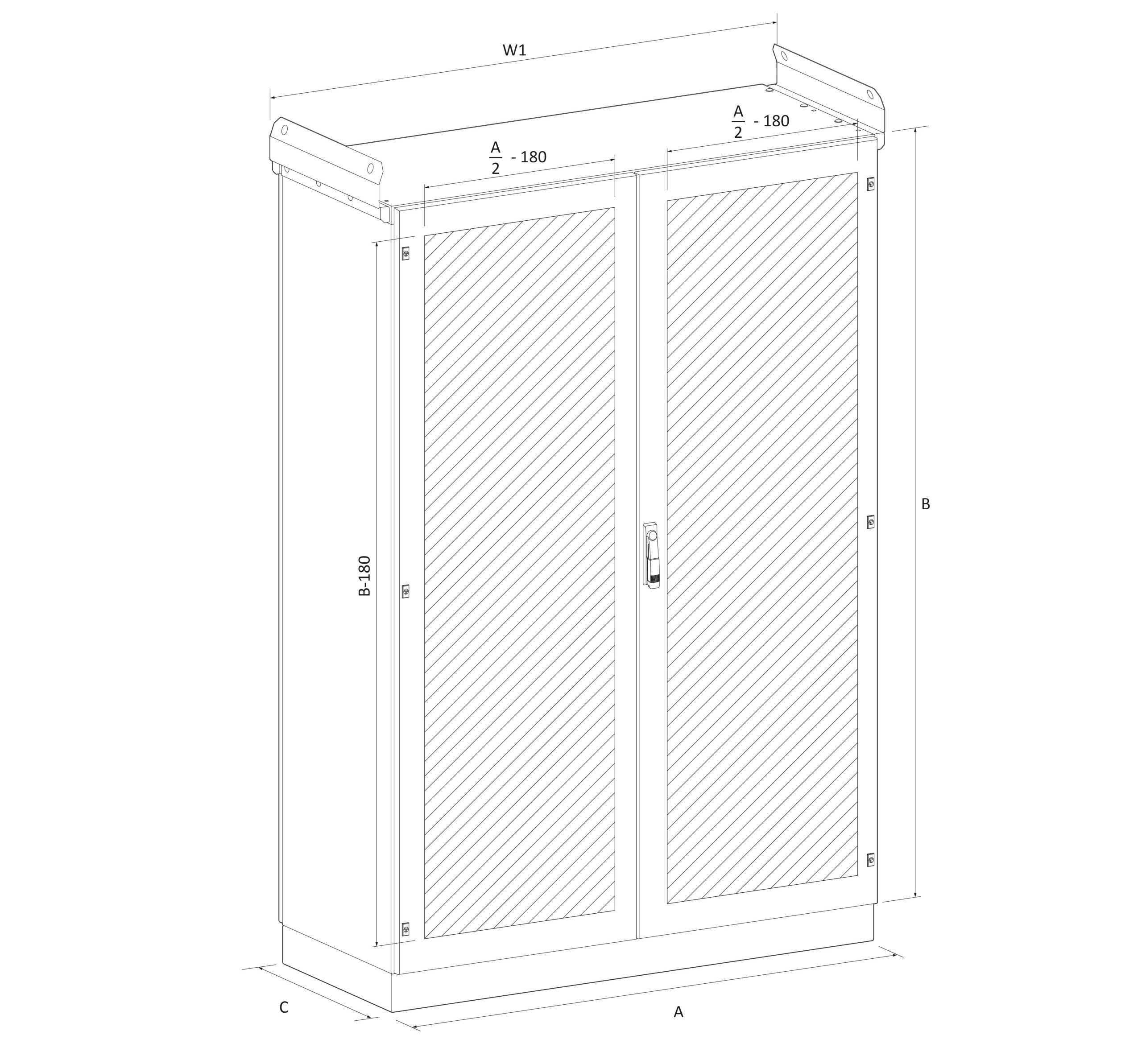

Genişlik	Yükseklik	Derinlik	Ürün Kodu	Kapı Sayısı	Menteşe Sayısı	Dıştan Dışa Genişlik	Kullanılabilir Alan
A	B	C					Kapı		Sırt
						W1 mm	↔ mm	↕ mm	↔ mm	↕ mm
mm	mm	mm		ad	ad

1400	1800	400	GS xxx 141840	2	3+3	1475	520 + 520	1620	600 + 600	1700
1400	1800	500	GS xxx 141850	2	3+3	1475	520 + 520	1620	600 + 600	1700
1400	1800	600	GS xxx 141860	2	3+3	1475	520 + 520	1620	600 + 600	1700
1400	1800	800	GS xxx 141880	2	3+3	1475	520 + 520	1620	600 + 600	1700
1400	2000	400	GS xxx 142040	2	3+3	1475	520 + 520	1820	600 + 600	1900
1400	2000	500	GS xxx 142050	2	3+3	1475	520 + 520	1820	600 + 600	1900
1400	2000	600	GS xxx 142060	2	3+3	1475	520 + 520	1820	600 + 600	1900
1400	2000	800	GS xxx 142080	2	3+3	1475	520 + 520	1820	600 + 600	1900
1600	1800	400	GS xxx 161840	2	3+3	1675	620 + 620	1620	700 + 700	1700
1600	1800	500	GS xxx 161850	2	3+3	1675	620 + 620	1620	700 + 700	1700
1600	1800	600	GS xxx 161860	2	3+3	1675	620 + 620	1620	700 + 700	1700
1600	1800	800	GS xxx 161880	2	3+3	1675	620 + 620	1620	700 + 700	1700
1600	2000	400	GS xxx 162040	2	3+3	1675	620 + 620	1820	700 + 700	1900
1600	2000	500	GS xxx 162050	2	3+3	1675	620 + 620	1820	700 + 700	1900
1600	2000	600	GS xxx 162060	2	3+3	1675	620 + 620	1820	700 + 700	1900
1600	2000	800	GS xxx 162080	2	3+3	1675	620 + 620	1820	700 + 700	1900

Ölçüler

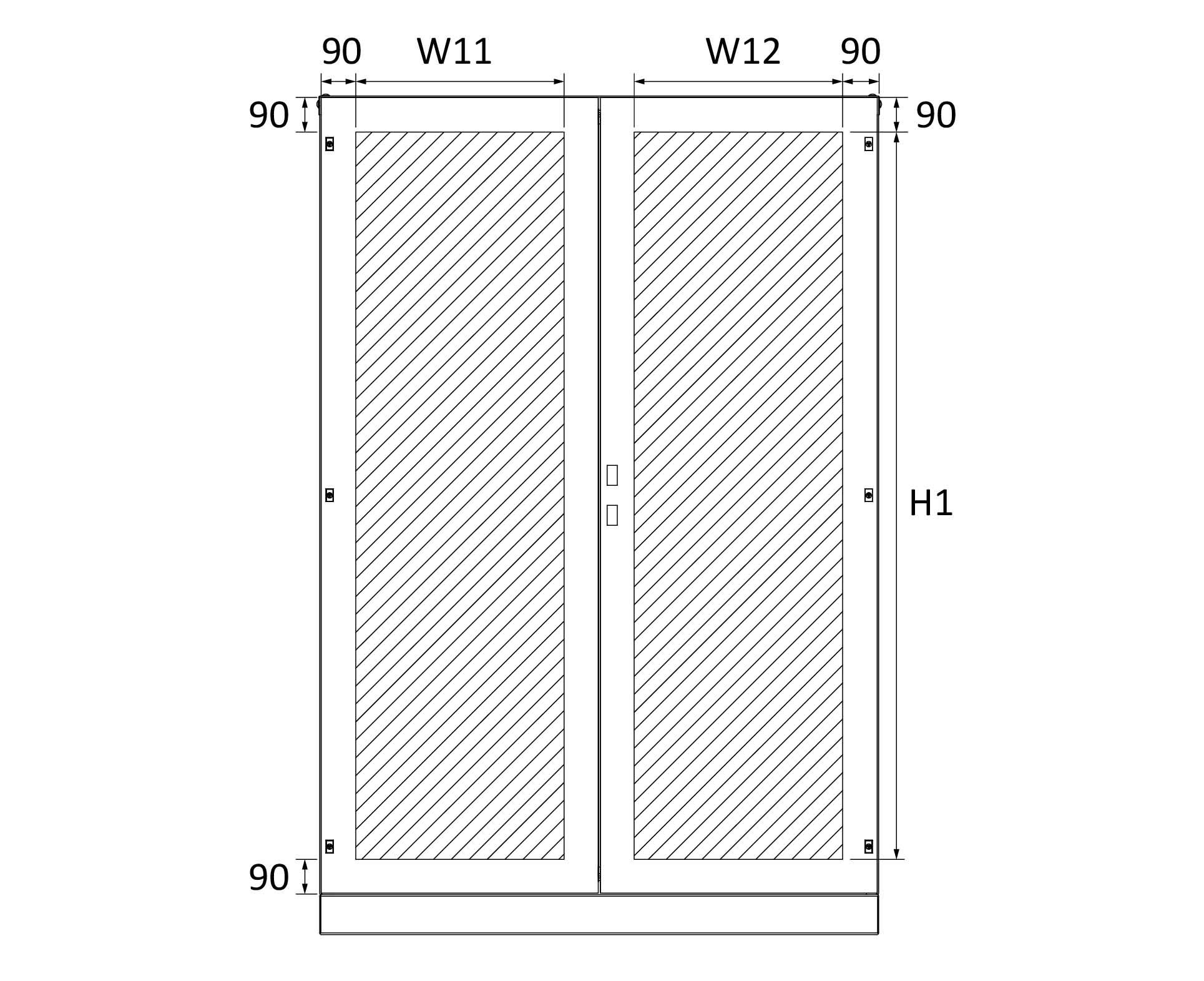

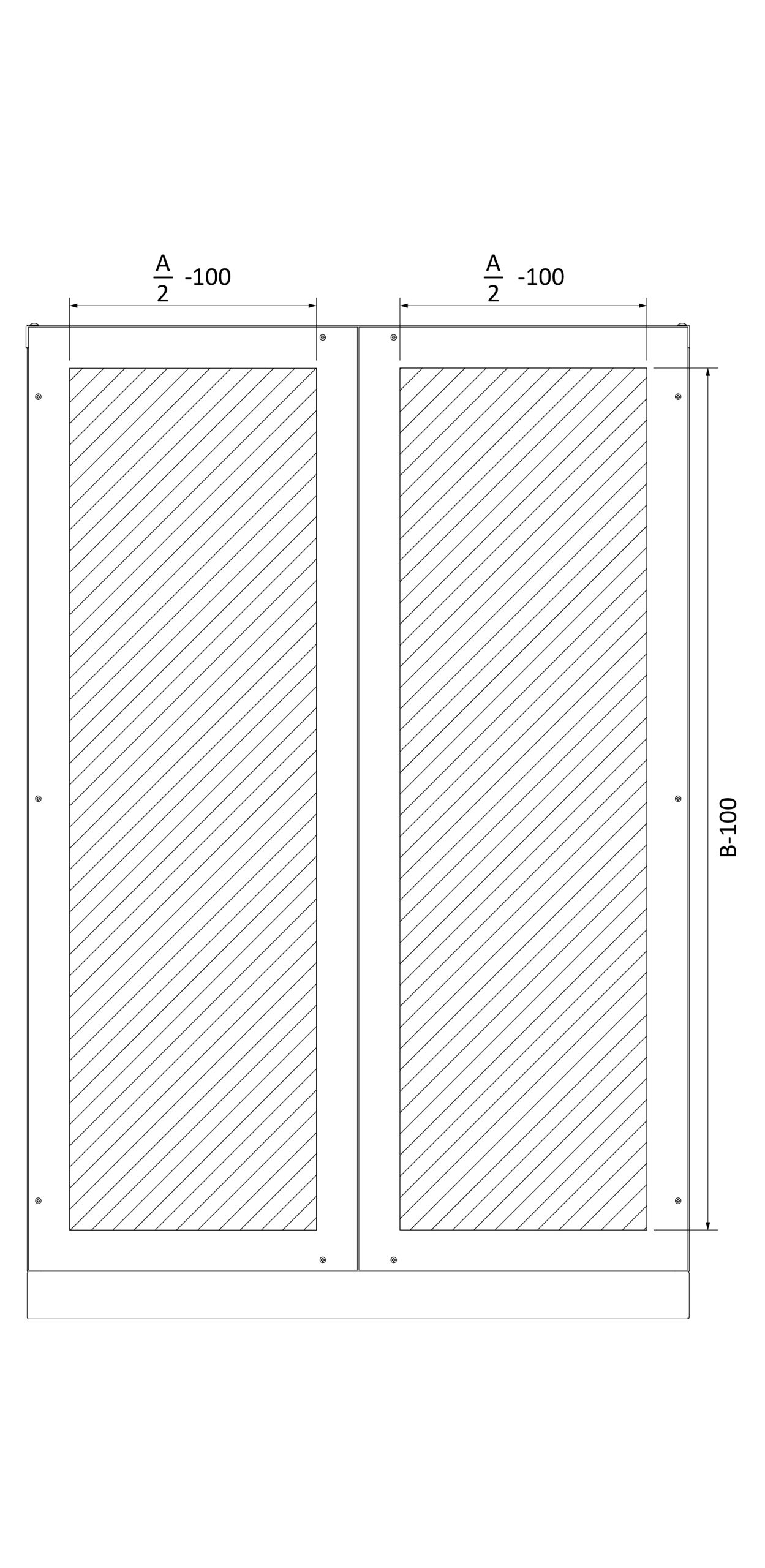

Kapı Kullanılabilir Alan

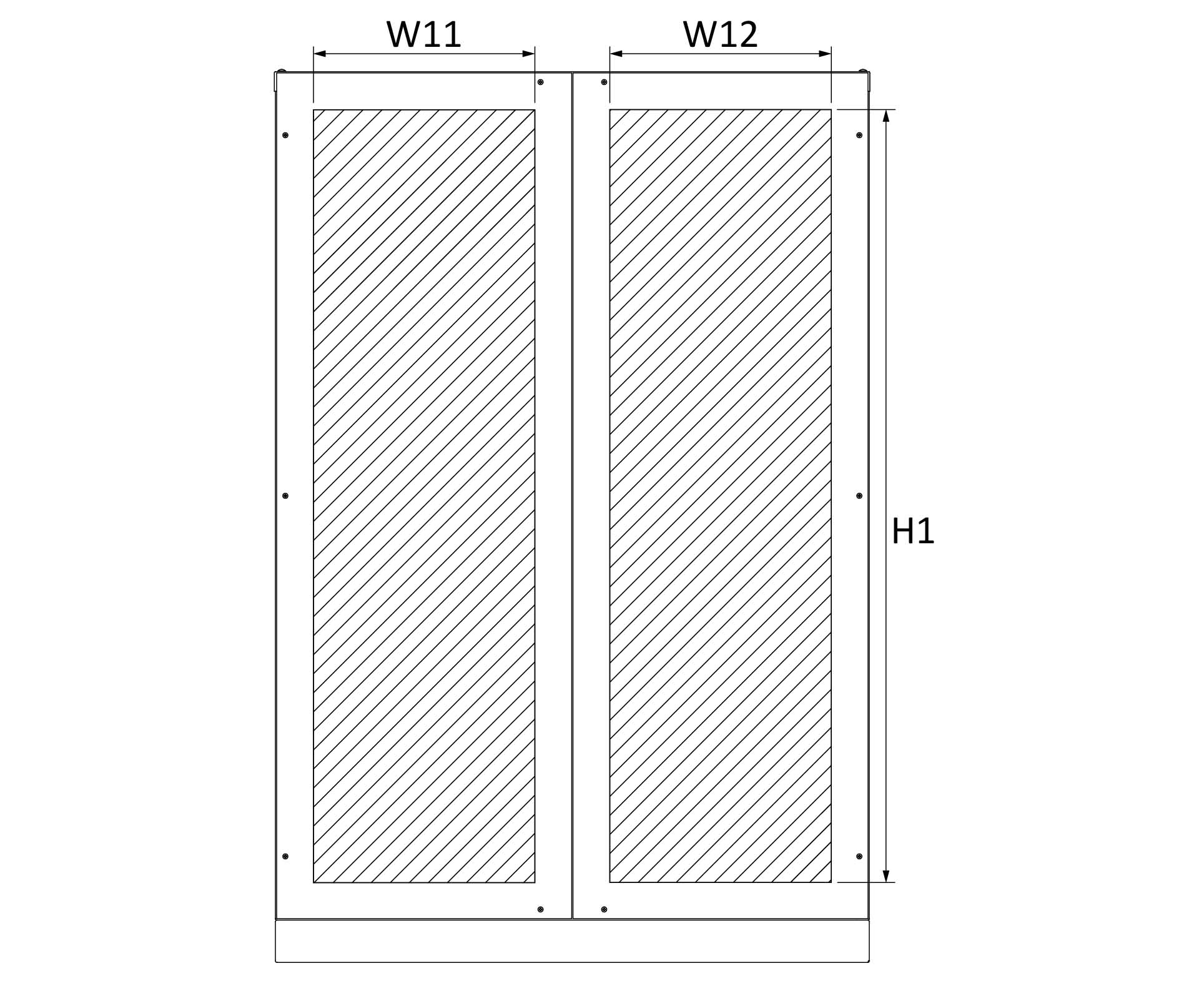

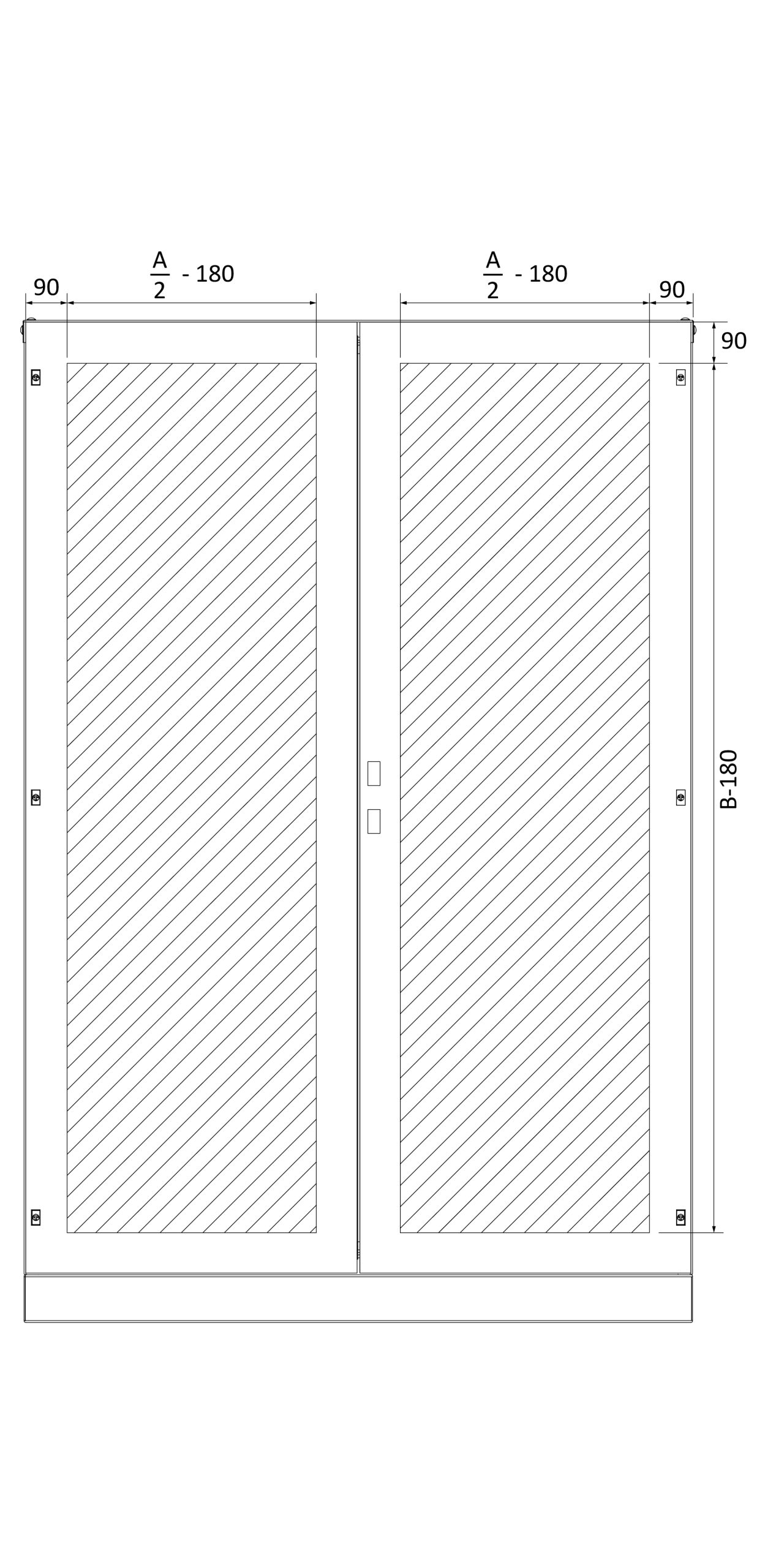

Sırt Kullanılabilir Alan

Dimensions

Ölçüler

Kapı Kullanılabilir Alan

Sırt Kullanılabilir Alan

Ürün Kodu	Genişlik	Yükseklik	Kullanılabilir Alan			Kapı Sayısı	Kilit Tipi	Menteşe Sayısı	Ağırlık
	A mm	B mm	W11 mm	W12 mm	H1 mm
						ad	*	ad	kg

GS KP 1418	1400	1800	520	520	1620	2	I	3+3	40
GS KP 1420	1400	2000	520	520	1820	2	I	3+3	44.8
GS KP 1618	1600	1800	620	620	1620	2	I	3+3	46
GS KP 1620	1600	2000	620	620	1820	2	I	3+3	51.2

Ölçüler

Düz Kapı

Ölçüler

Düz Kapı

Ürün Kodu	Genişlik	Yükseklik	Kullanılabilir Alan			Menteşe Sayısı	Ağırlık
	A mm	B mm	W11 mm	W12 mm	H1 mm
						ad	kg

GS ST 1418	1400	1800	600	600	1700	3+3	30.2
GS ST 1420	1400	2000	600	600	1800	3+3	33.6
GS ST 1618	1600	1800	700	700	1700	3+3	34.5
GS ST 1620	1600	2000	700	700	1800	3+3	38.4

Ölçüler

Sırt

Ölçüler

Sırt

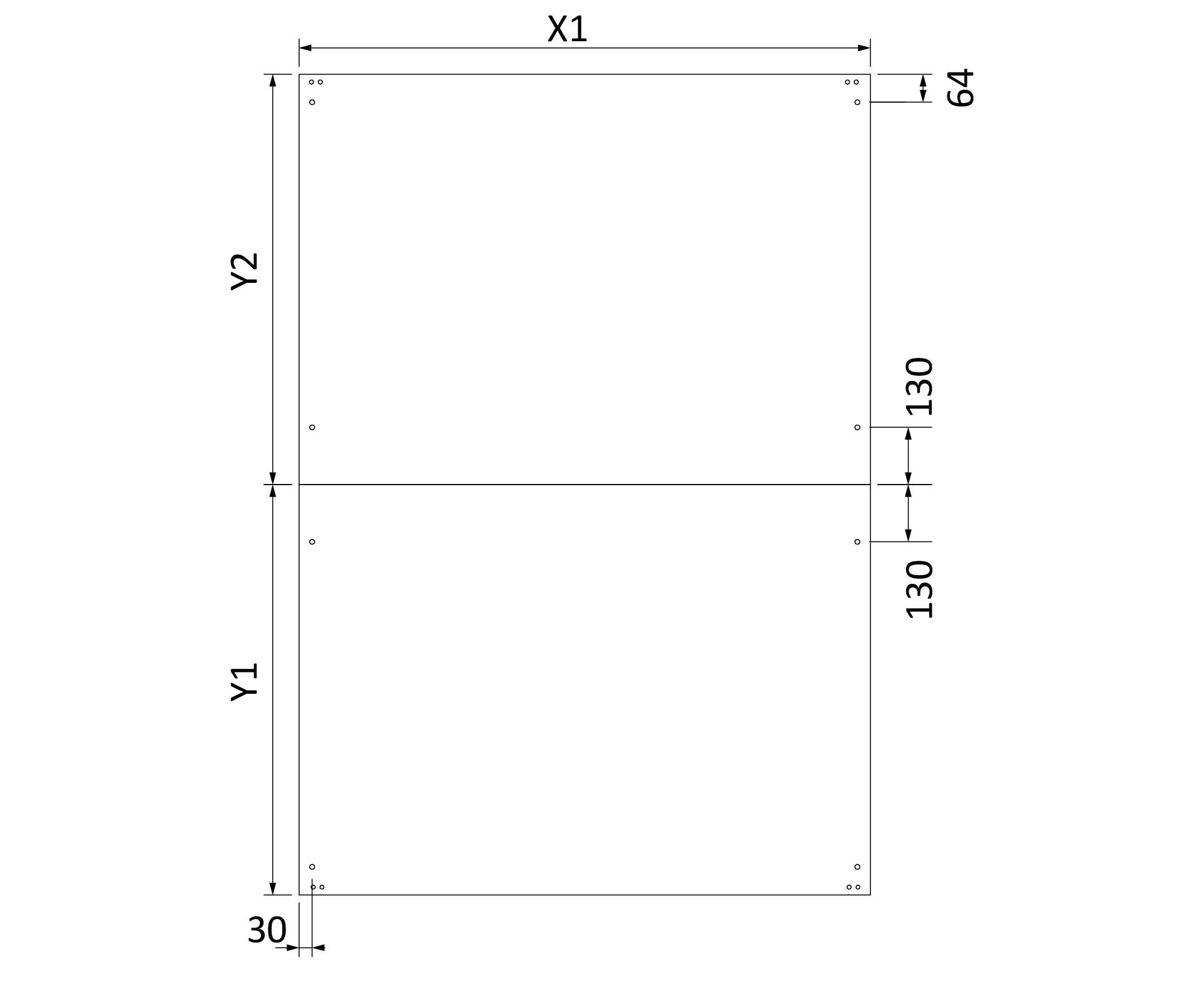

Genişlik	Yükseklik	Derinlik	Ürün Kodu	Montaj Plakası 1		Montaj Plakası 2
A	B	C		↔ mm	↕ mm	↔ mm	↕ mm
mm	mm	mm

1400	1800	400	GS xxx 141840	1300	1100	1300	600
1400	1800	500	GS xxx 141850	1300	1100	1300	600
1400	1800	600	GS xxx 141860	1300	1100	1300	600
1400	1800	800	GS xxx 141880	1300	1100	1300	600
1400	2000	400	GS xxx 142040	1300	1100	1300	800
1400	2000	500	GS xxx 142050	1300	1100	1300	800
1400	2000	600	GS xxx 142060	1300	1100	1300	800
1400	2000	800	GS xxx 142080	1300	1100	1300	800
1600	1800	400	GS xxx 161840	1500	1100	1500	600
1600	1800	500	GS xxx 161850	1500	1100	1500	600
1600	1800	600	GS xxx 161860	1500	1100	1500	600
1600	1800	800	GS xxx 161880	1500	1100	1500	600
1600	1800	400	GS xxx 162040	1500	1100	1500	800
1600	2000	500	GS xxx 162050	1500	1100	1500	800
1600	2000	600	GS xxx 162060	1500	1100	1500	800
1600	2000	800	GS xxx 162080	1500	1100	1500	800
