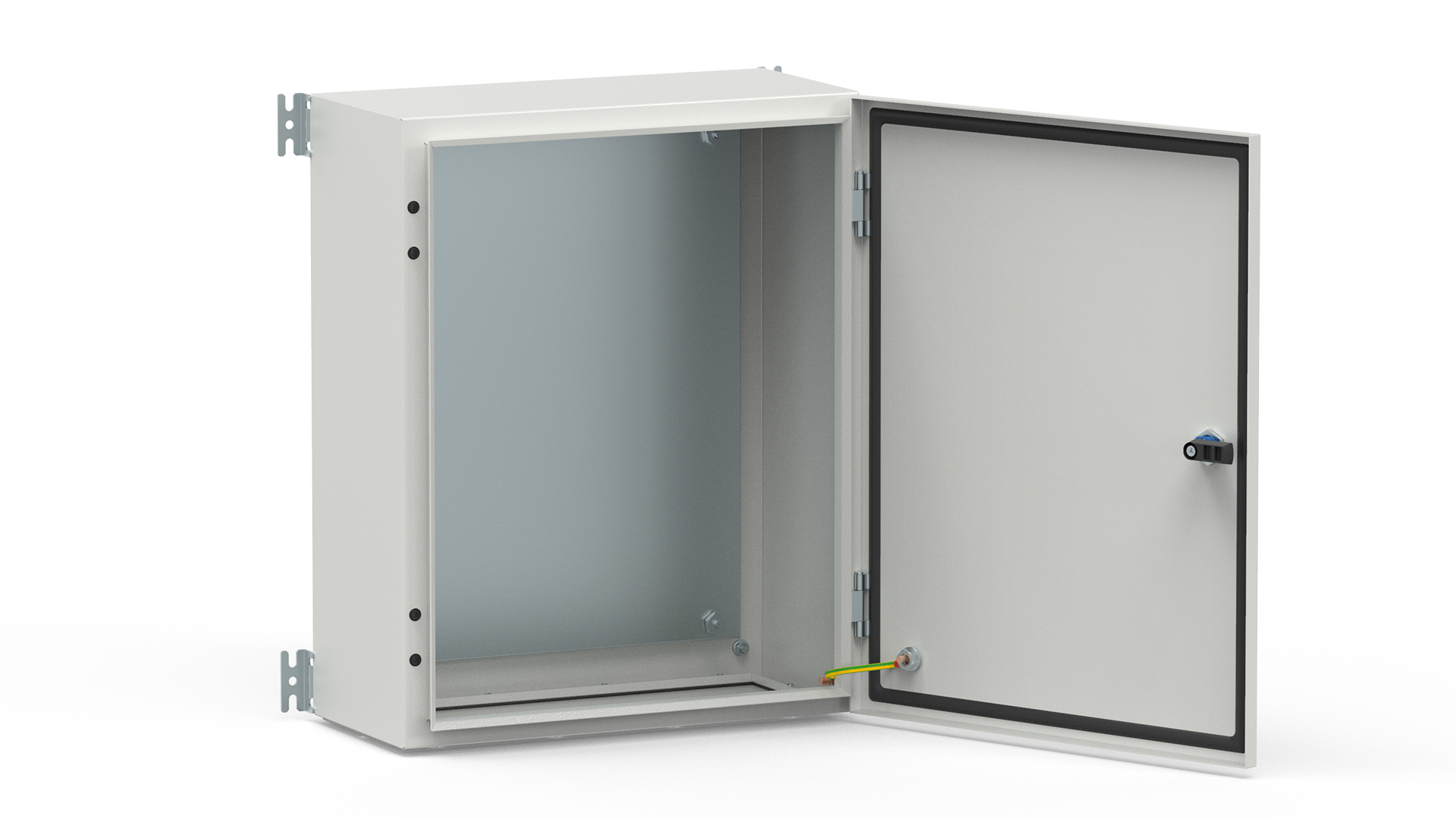

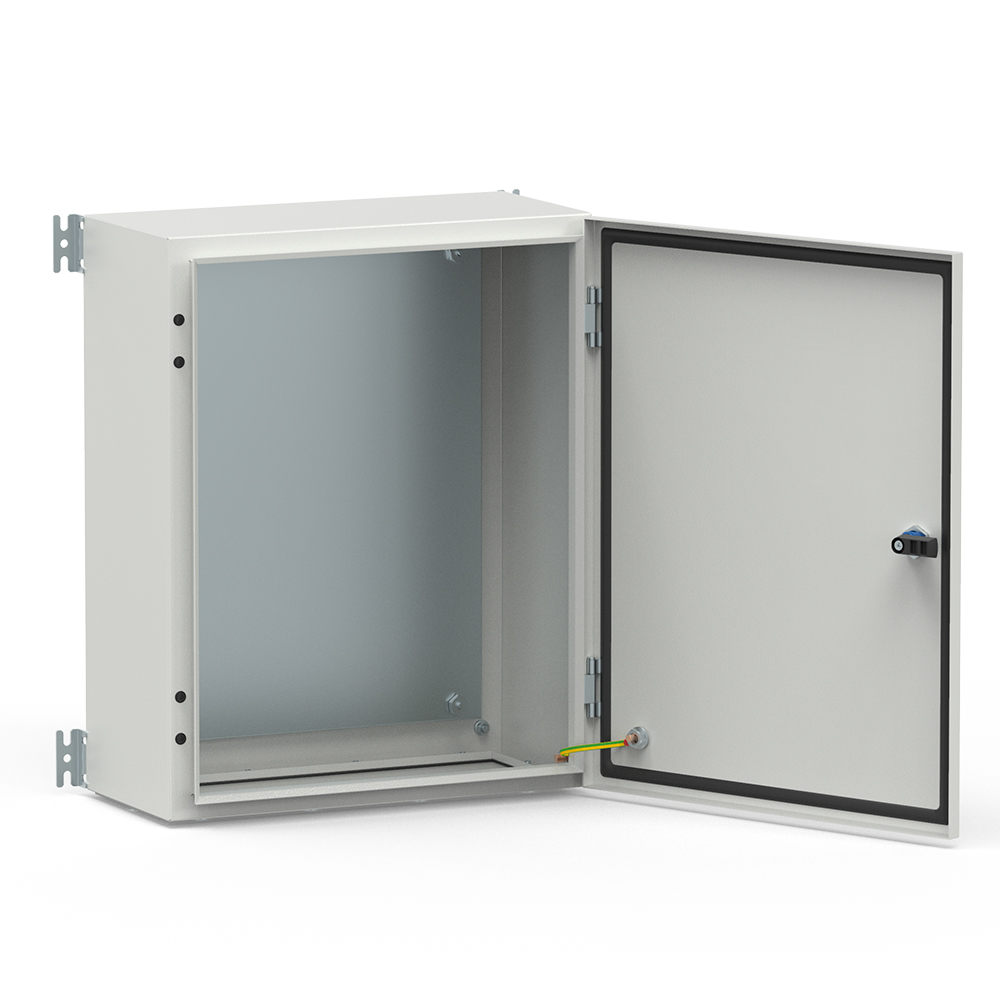

ETS Serisi Panolar

Anasayfa

Pano Çözümlerimiz

Duvar Tipi Panolar

ETS Serisi Panolar

Malzeme

Çelik levha (EN 10130 DC01)
- Gövde: 1.2/1.5 mm
- Kapı: 1.2/1.5 mm
Galvaniz kaplı çelik (EN 10346 DX51D+Z)
- Montaj plakası: 1.5 – 2 mm

Yüzey İşlem

RAL7035w toz boya

Koruma Sınıfı

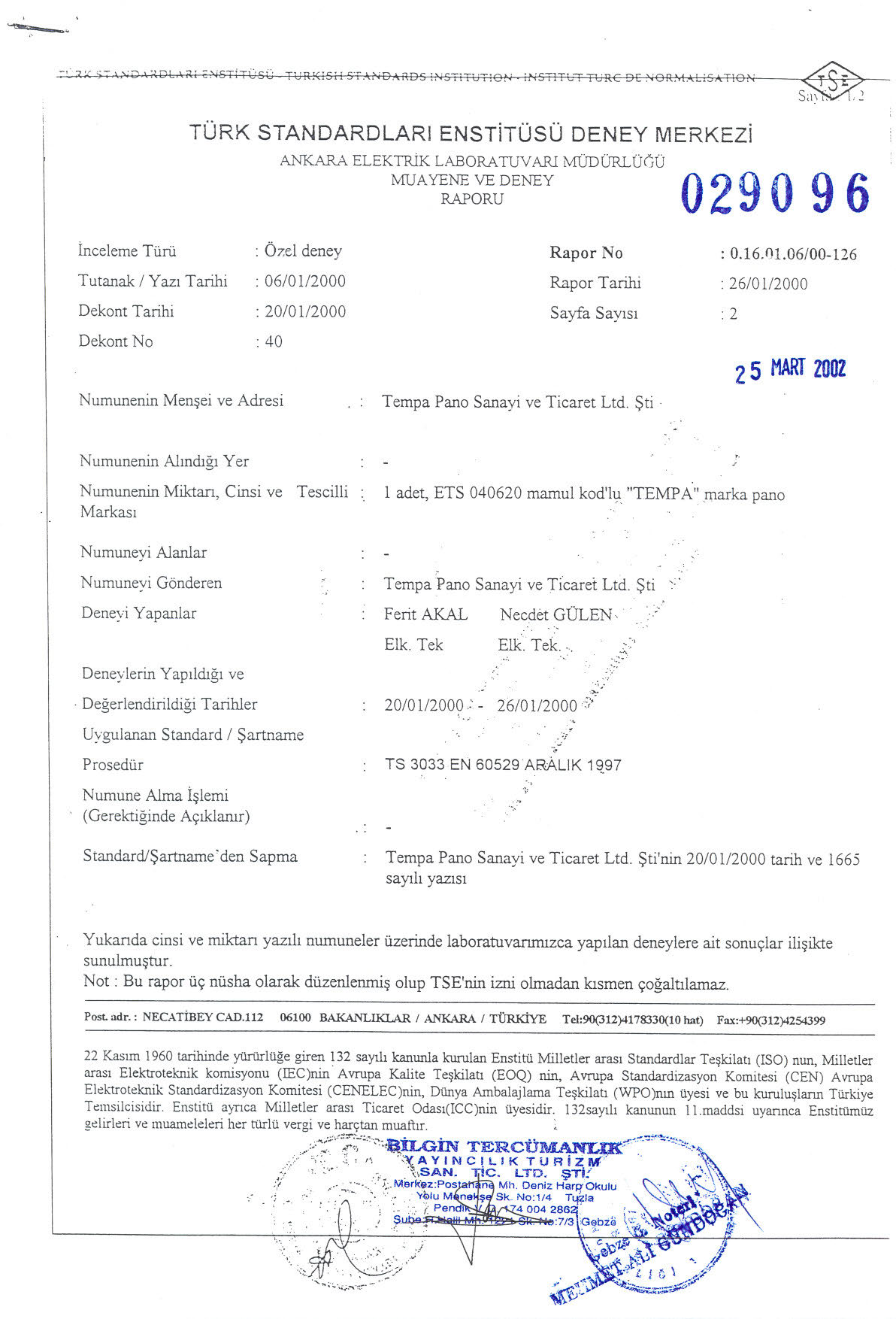

IP65 (TS 3033, EN 60529)

Diğer

Kaynaklı gövde yapısı
Düz / camlı kapı
Kapı içi PU dökme conta
135° açılabilen gizli menteşeli kapı
5mm Double-bit göbekli, polyamid kilit
Altta kablo geçiş plakası
Kablo geçiş plakası için tek parça PE cont

3D CAD Modelleri

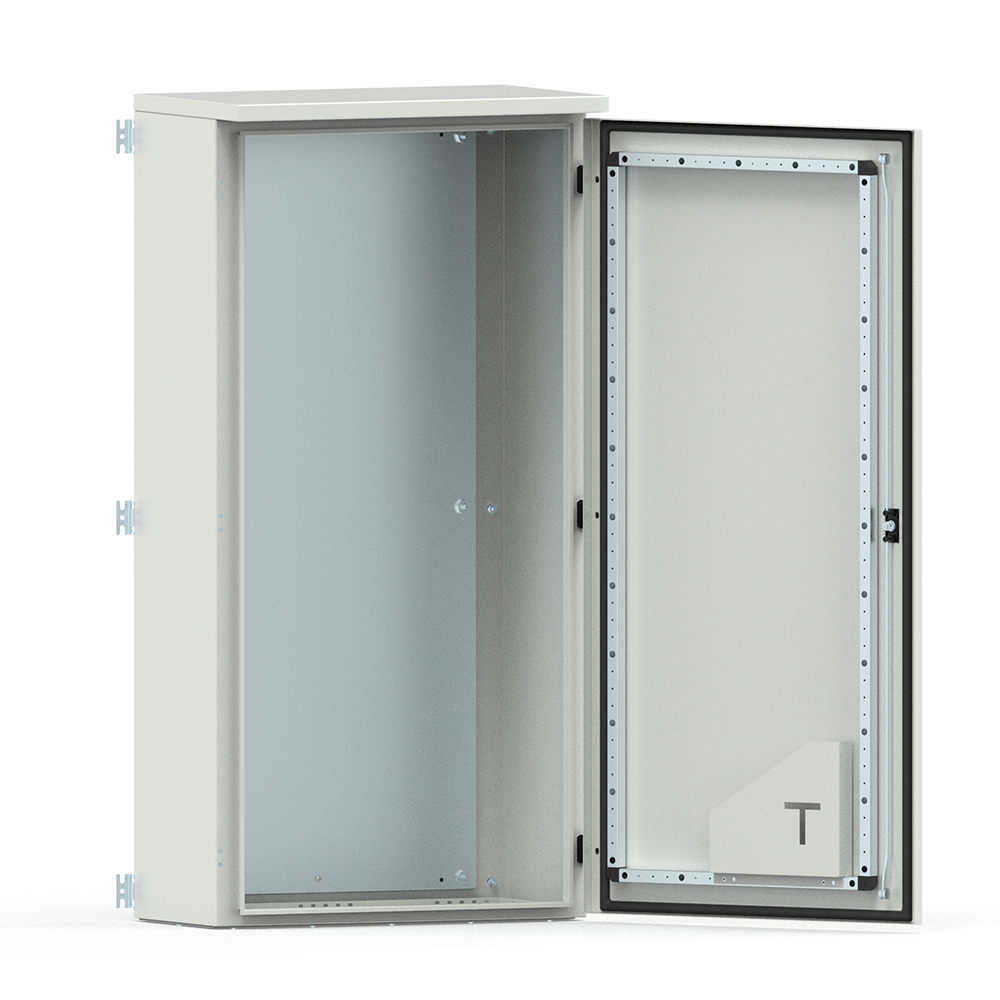

ETS Serisi, endüstriyel kontrol ve elektrik tesisatları için esnek bir genel amaçlı pano çözümü sunar. Geniş kapak, montaj ve aksesuar seçenekleri, serinin farklı makine, otomasyon ve tesis uygulamalarına göre yapılandırılmasına olanak tanırken, farklı proje ölçeklerinde tutarlı bir pano konseptinin korunmasını sağlar.

ETS Serisi Panolar / Genel Amaçlı Panolar

Malzeme

Çelik levha (EN 10130 DC01)
- Gövde: 1.2/1.5 mm
- Kapı: 1.2/1.5 mm
Galvaniz kaplı çelik (EN 10346 DX51D+Z)
- Montaj plakası: 1.5 – 2 mm

Yüzey İşlem

RAL7035w toz boya

Koruma Sınıfı

IP65 (TS 3033, EN 60529)

Diğer

Kaynaklı gövde yapısı

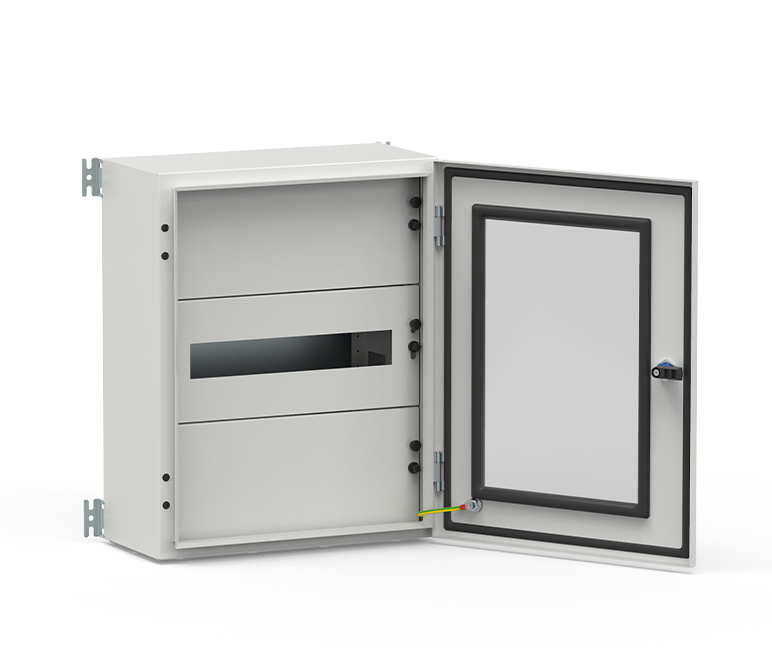

Düz / camlı kapı
Kapı içi PU dökme conta
135° açılabilen gizli menteşeli kapı
5mm Double-bit göbekli, polyamid kilit
Altta kablo geçiş plakası
Kablo geçiş plakası için tek parça PE cont

İstek Üzerine

Özel Boyut
Özel Renk
Önişlem

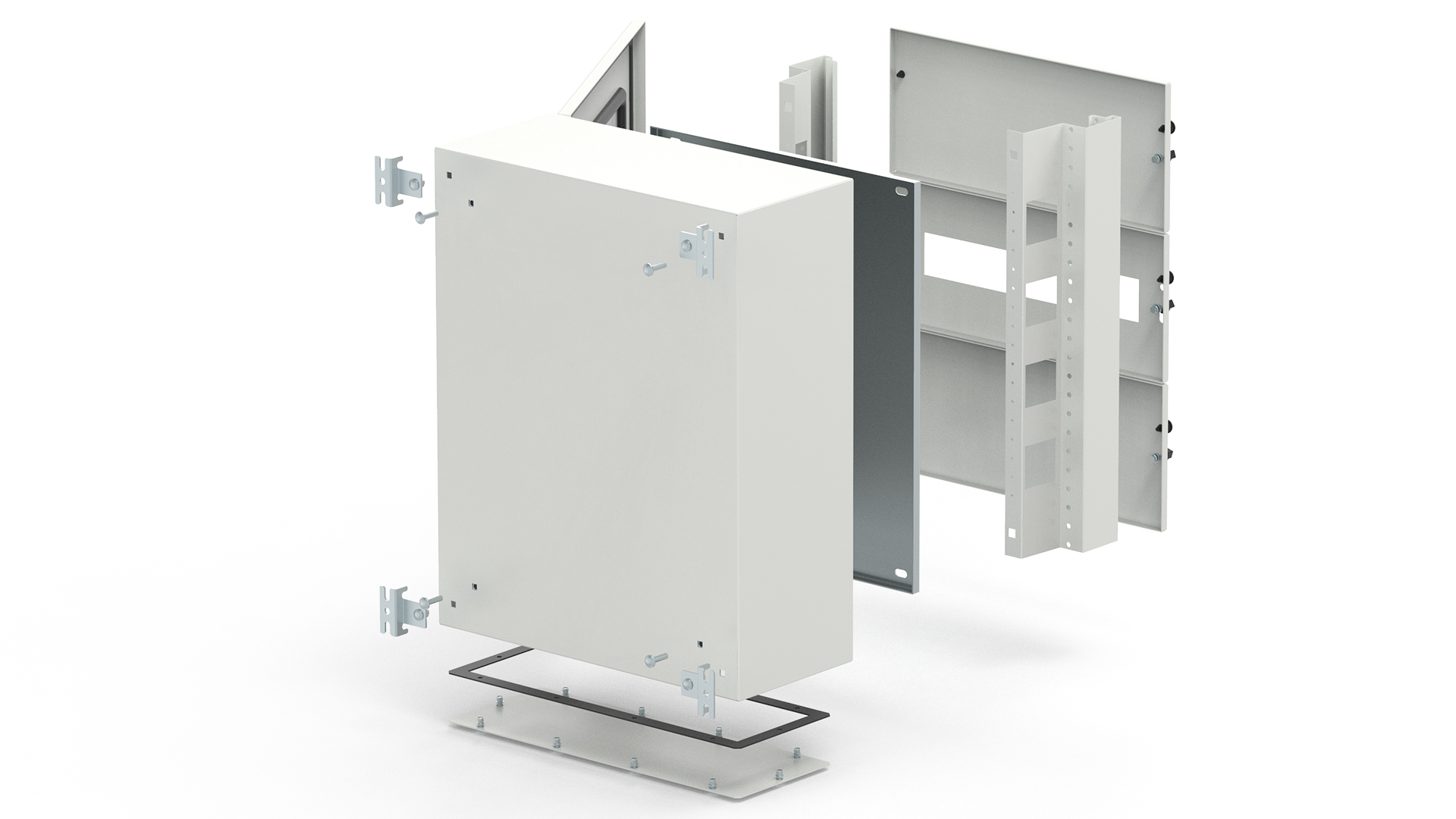

Donanım İçeriği

Gövde
Kapı (Seçim = K)
Montaj plakası (Opsiyon = M)

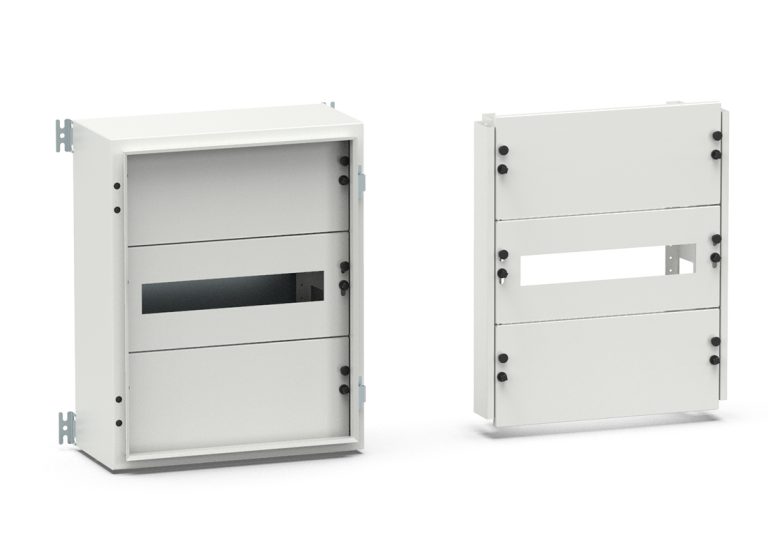

Perde seti (Opsiyon = P)
Contalı kablo geçiş plakası

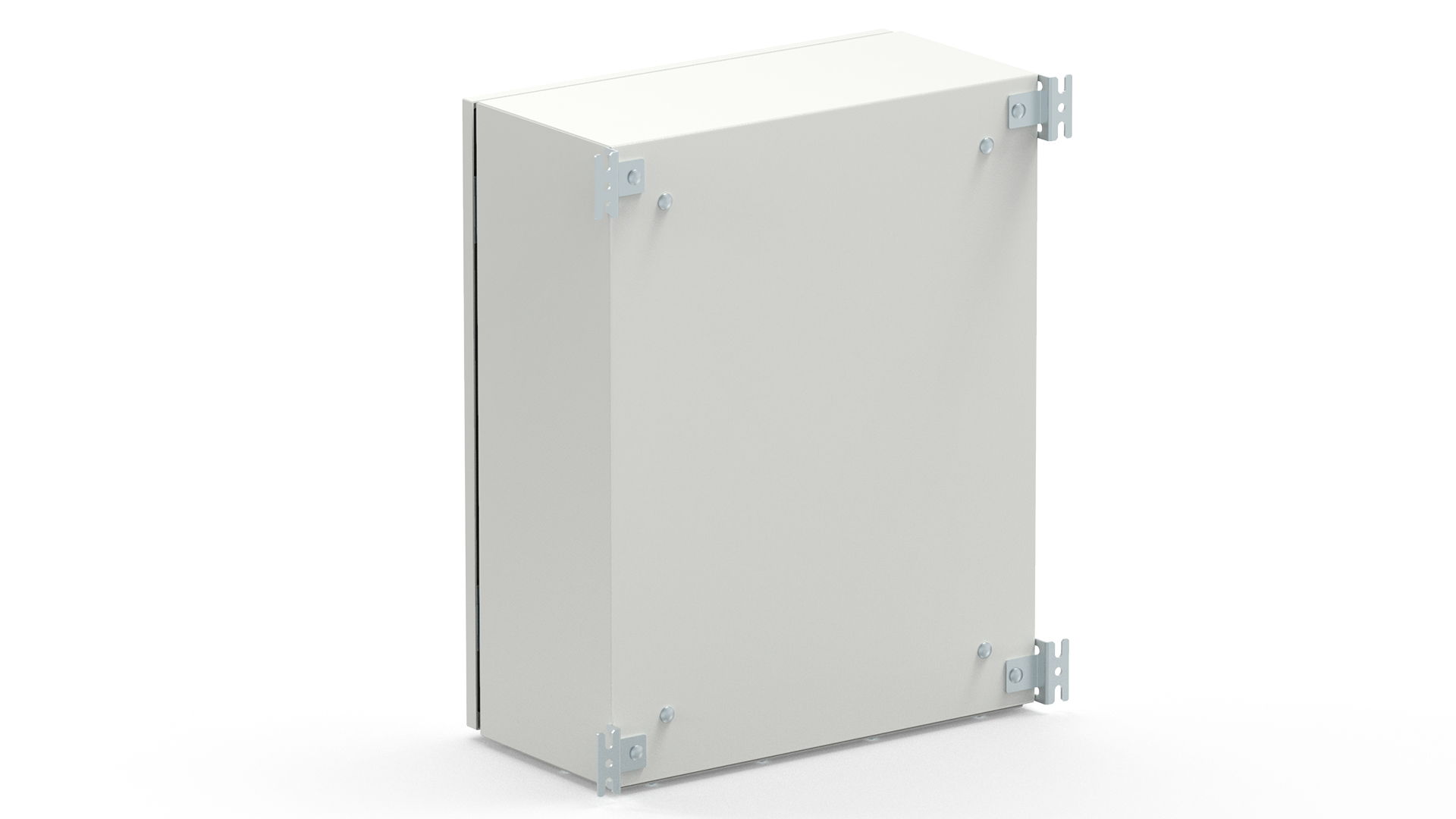

4/6 ad duvar bağlantı elemanı

Tamamlayıcı Aksesuarlar

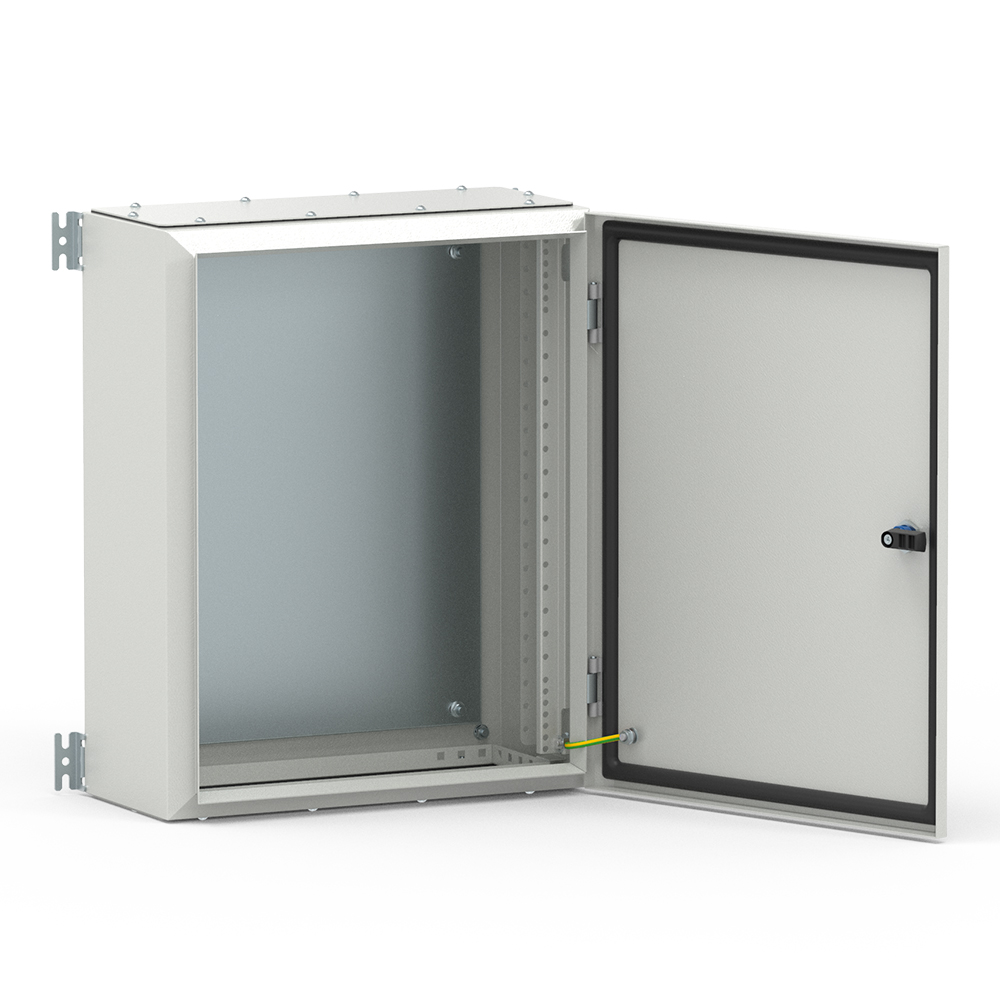

Harici şapka
Ayak
DIN ray

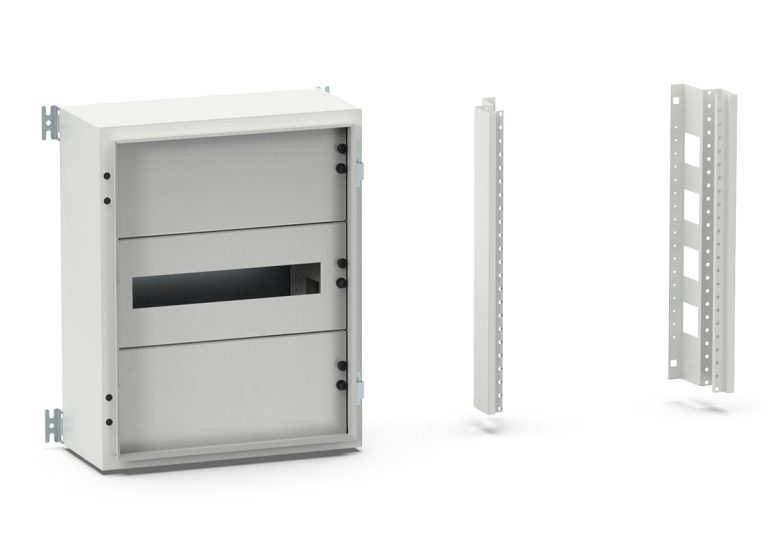

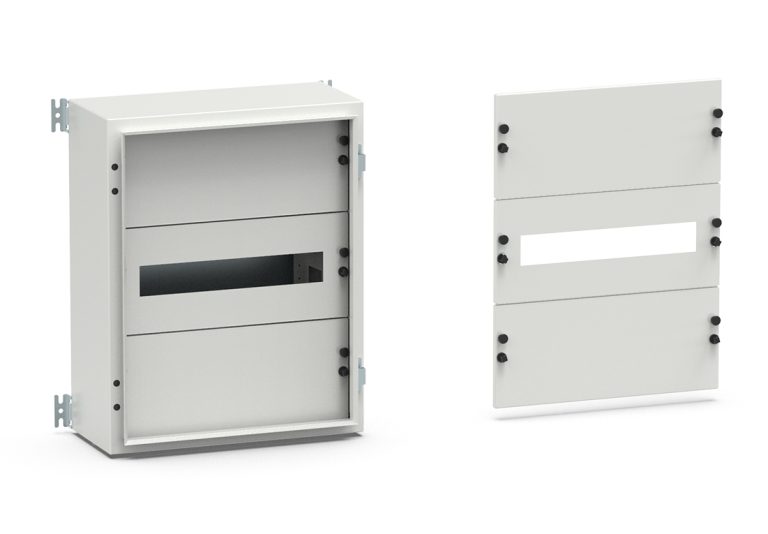

Perde ve perde profilleri
Yükseltme parçası
Kapı içi montaj profili
Direk bağlantı seti

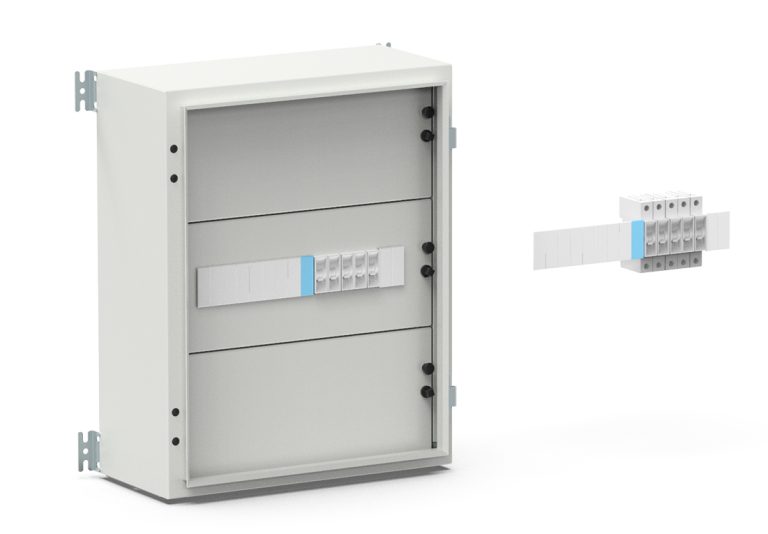

Sigorta yeri kapama parçası
Özel kilitler ve anahtarlar
Topraklama iletkeni

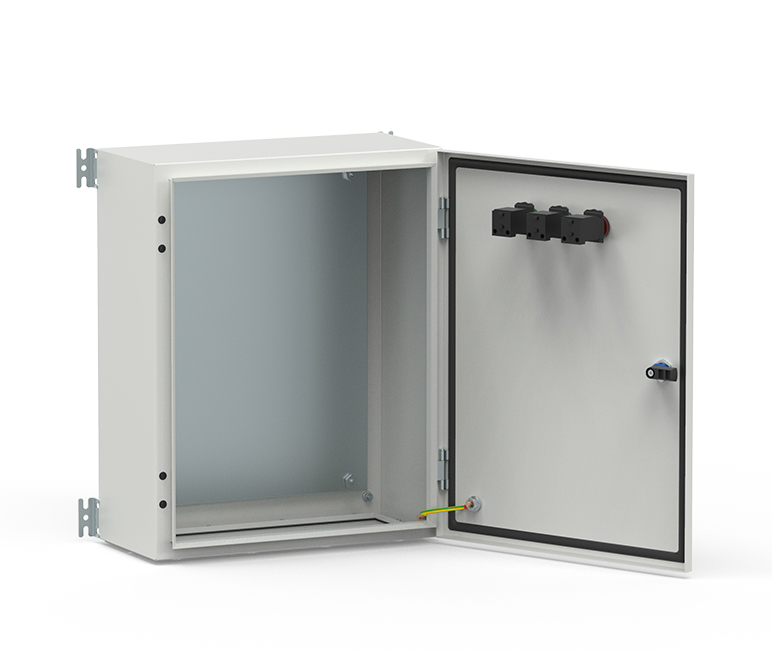

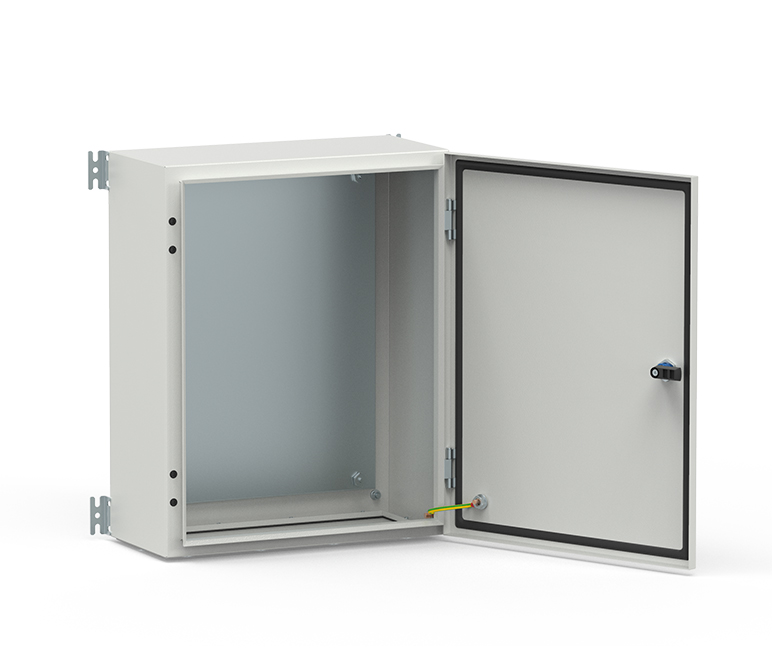

Konfigürasyonlar

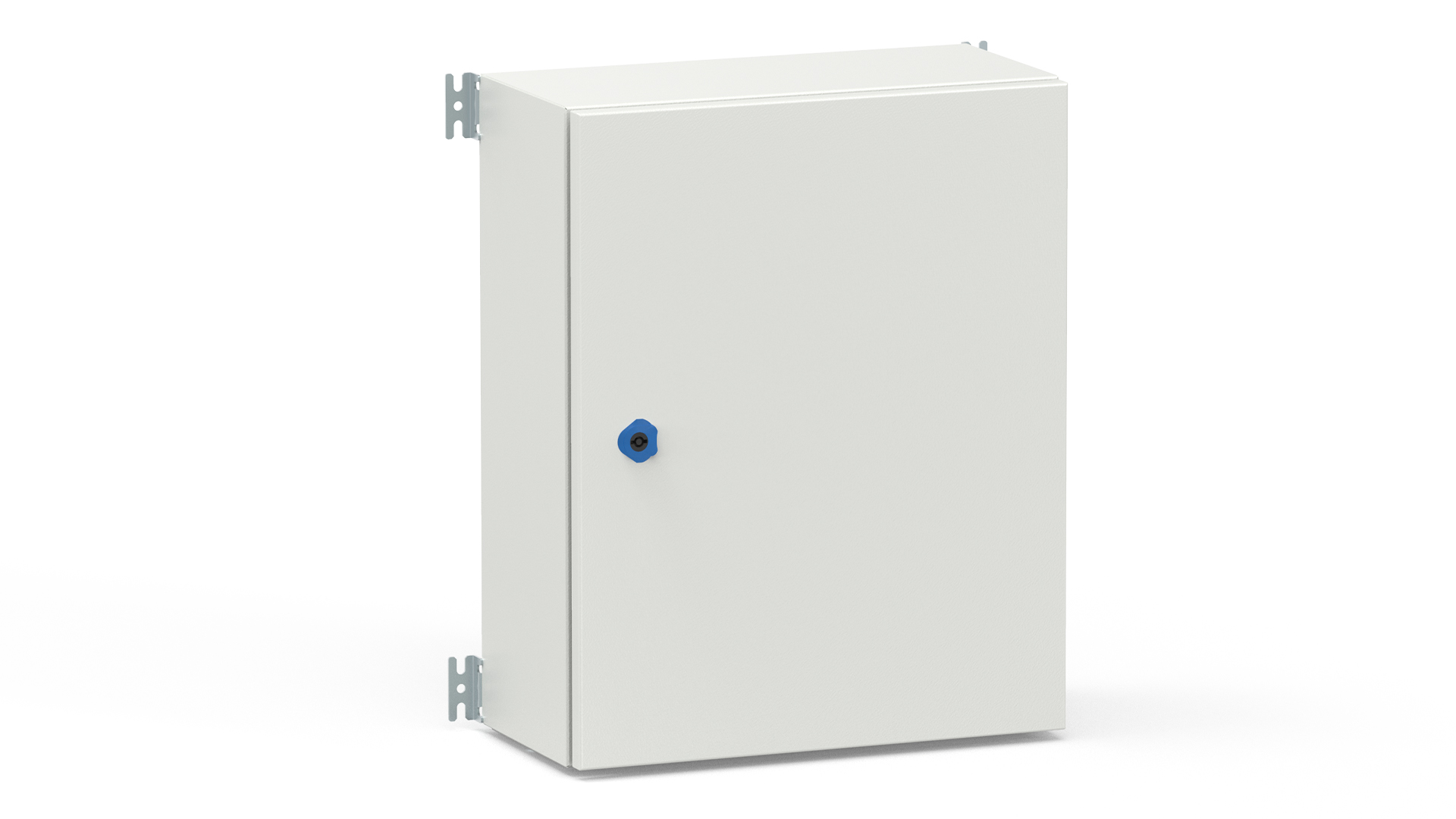

Düz Kapı Montaj Plakası -

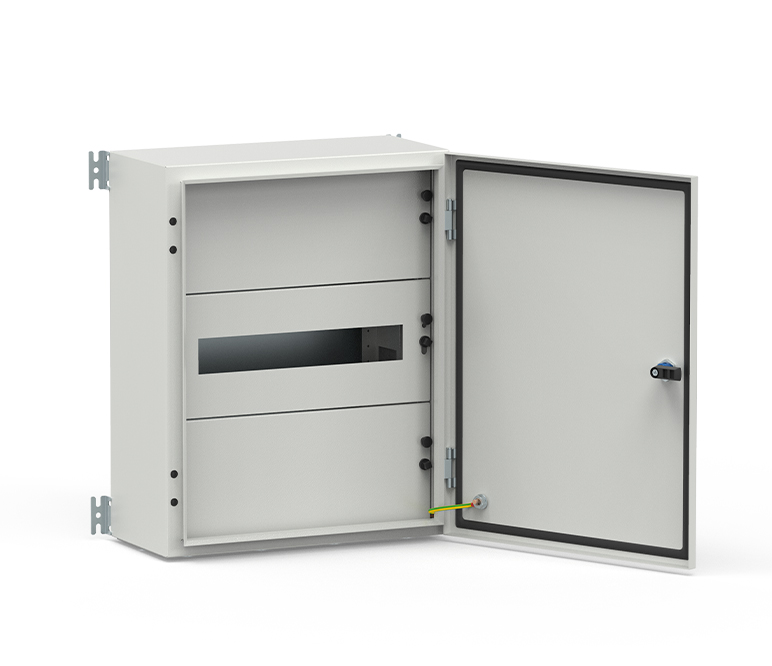

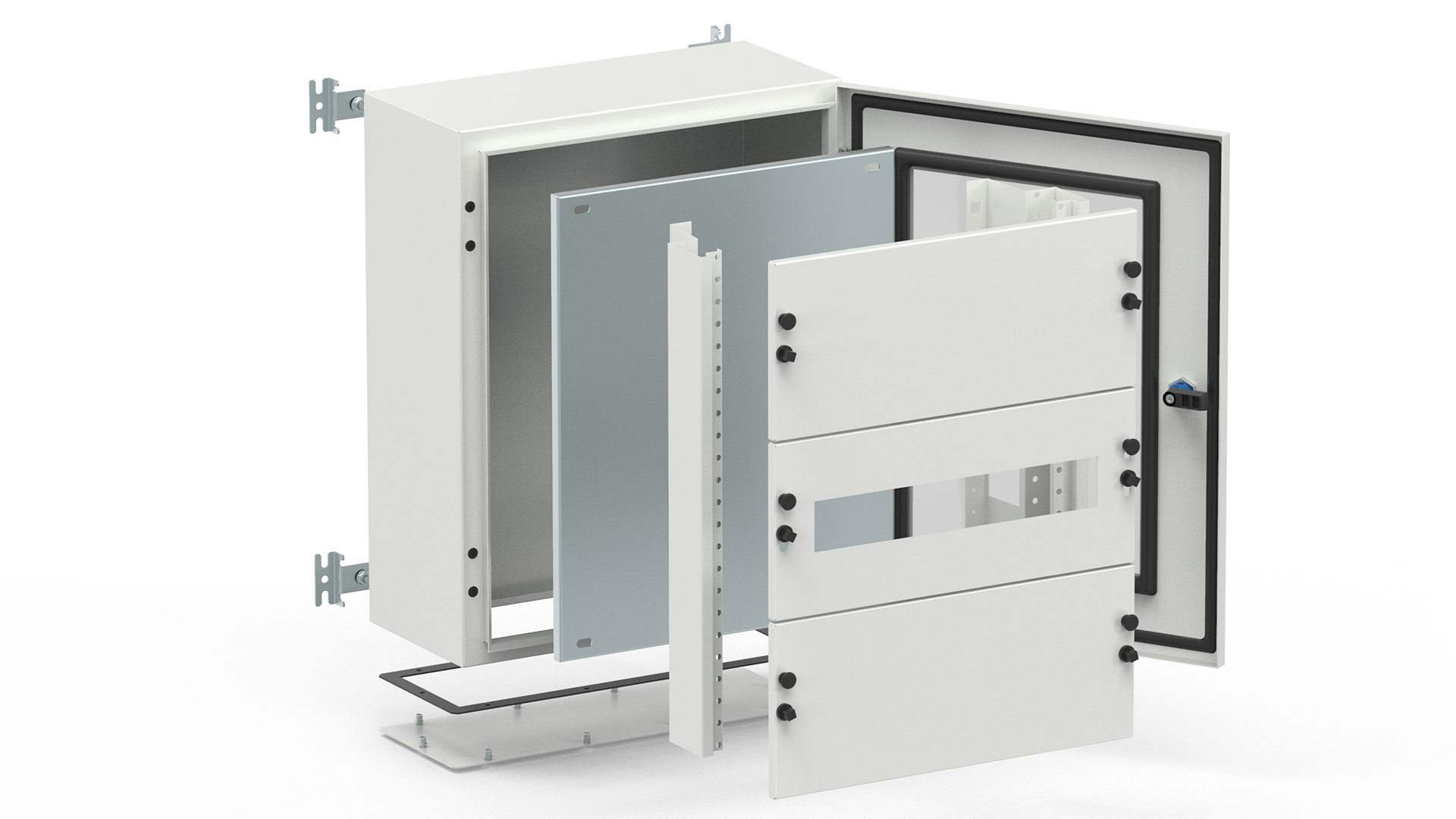

Düz Kapı - Perde Takımı

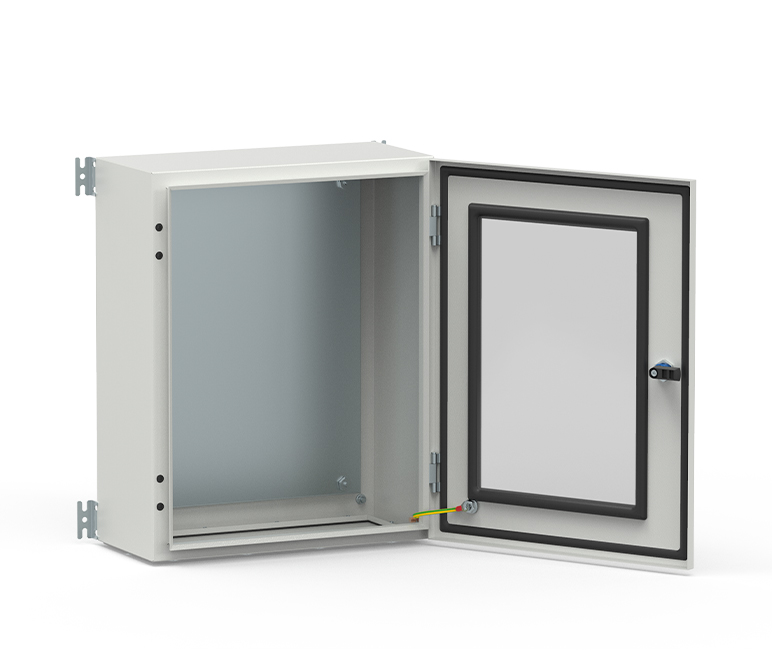

Camlı Kapı Montaj Plakası -

Camlı Kapı - Perde Takımı

İşlemli Kapı Montaj Plakası -

Benzer Ürünler

Genişlik

Yükseklik

Derinlik

Ürün Kodu

Kapı Sayısı

Kilit
Tipi
*

Kilit Sayısı

Menteşe Sayısı

Duvar Bağlantı Elemanı Sayısı

Ağırlık
**

Uygulama Seçeneği

Camlı Kapı

Perde Sistemi

Standart Perde
Takımı

Şapka

Ayak

E / H

300	300	150	ETS xxx 030315	1	C	1	2	4	6,5	✓	‒	‒	✓	✓
300	300	200	ETS xxx 030320	1	C	1	2	4	7,4	✓	✓	✓	✓	✓
300	400	150	ETS xxx 030415	1	C	1	2	4	8,2	✓	‒	‒	✓	✓
300	400	200	ETS xxx 030420	1	C	1	2	4	9,0	✓	✓	✓	✓	✓
300	500	200	ETS xxx 030520	1	C	1	2	4	10,9	✓	✓	✓	✓	✓
400	400	200	ETS xxx 040420	1	C	1	2	4	11,2	✓	✓	✓	✓	✓
400	500	200	ETS xxx 040520	1	C	1	2	4	13,4	✓	✓	✓	✓	✓
400	600	200	ETS xxx 040620	1	C	2	2	4	14,8	✓	✓	✓	✓	✓
400	600	250	ETS xxx 040625	1	C	2	2	4	16,7	✓	✓	‒	✓	✓
500	500	200	ETS xxx 050520	1	C	1	2	4	16,0	✓	✓	✓	✓	✓
500	700	200	ETS xxx 050720	1	C	2	3	4	21,2	✓	✓	✓	✓	✓
500	700	250	ETS xxx 050725	1	C	2	3	4	22,9	✓	✓	‒	✓	✓
600	600	200	ETS xxx 060620	1	C	2	2	4	22,1	✓	✓	✓	✓	✓
600	800	200	ETS xxx 060820	1	C	2	3	4	28,0	✓	✓	✓	✓	✓
600	800	250	ETS xxx 060825	1	C	2	3	4	29,5	✓	✓	‒	✓	✓
600	1000	200	ETS xxx 061020	1	C	2	3	4	34,6	✓	✓	✓	✓	✓
600	1000	250	ETS xxx 061025	1	C	2	3	4	37,0	✓	✓	‒	✓	✓
800	800	200	ETS xxx 080820	1	C	2	3	4	35,2	✓	‒	‒	✓	✓
800	1000	300	ETS xxx 081030	1	C	2	4	4	49,5	✓	‒	‒	✓	✓

* C: Quarter Turn
** For ETS 110 GG YY DD

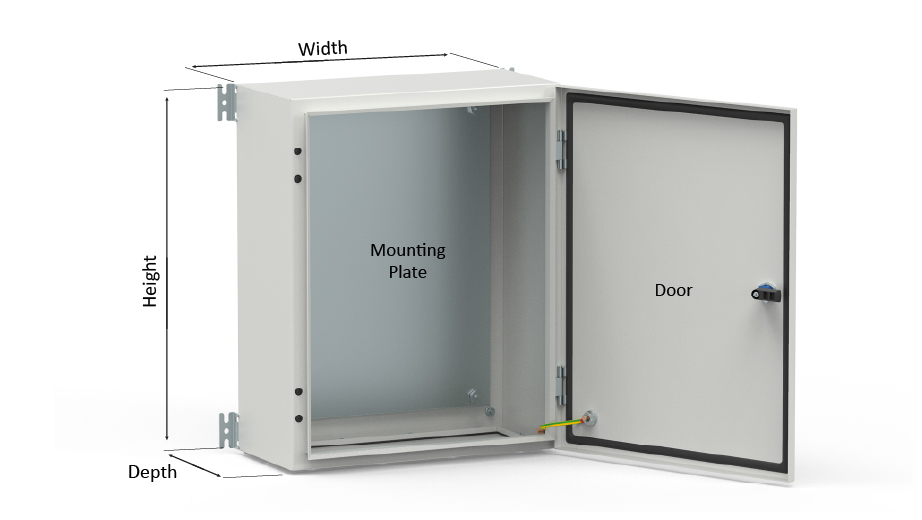

Ölçüler

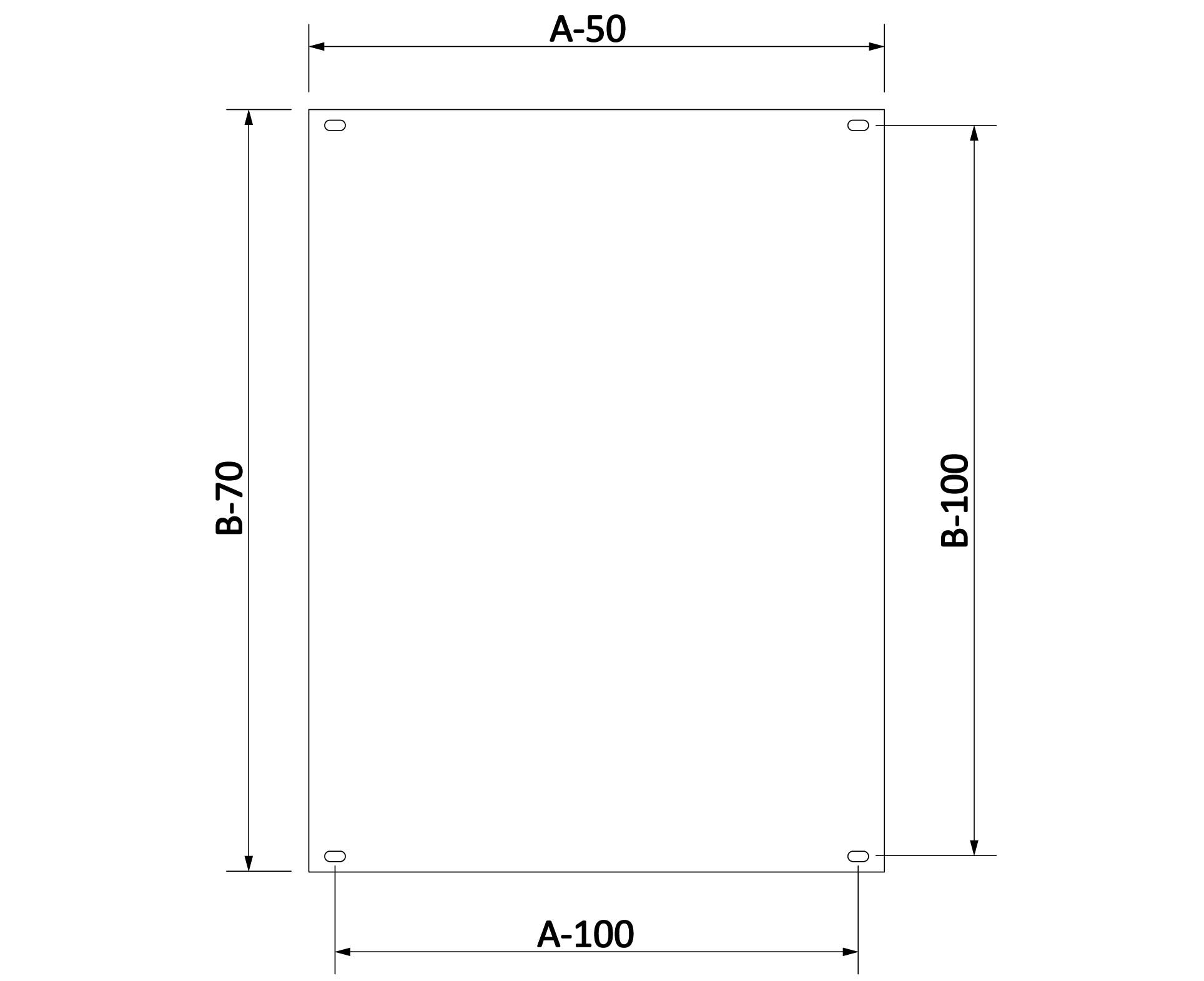

Montaj Plakası

Dimensions

Ölçüler

Montaj Plakası

Genişlik

Yükseklik

Derinlik

Ürün Kodu

Kullanılabilir Alan

Camlı Kapı Görülebilir Alan

Kablo Geçiş

Montaj Plakası

Kapı

Yan

↔
mm

↕
mm

⤢
mm

↔
mm

↕
mm

#
ad

↔
mm

⤢
mm

↔
mm

↕
mm

300	300	150	ETS xxx 030315	156	230	127	135	150	1	260	60	250	230
300	300	200	ETS xxx 030320	156	230	177	135	150	1	260	110	250	230
300	400	150	ETS xxx 030415	156	330	127	135	250	1	260	60	250	330
300	400	200	ETS xxx 030420	156	330	177	135	250	1	260	110	250	330
300	500	200	ETS xxx 030520	156	430	177	135	350	1	260	110	250	430
400	400	200	ETS xxx 040420	256	330	177	235	250	1	360	110	350	330
400	500	200	ETS xxx 040520	256	430	177	235	350	1	360	110	350	430
400	600	200	ETS xxx 040620	256	530	177	235	450	1	360	110	350	530
400	600	250	ETS xxx 040625	256	530	227	235	450	1	360	160	350	530
500	500	200	ETS xxx 050520	356	430	177	335	350	1	460	110	450	430
500	700	200	ETS xxx 050720	356	630	177	335	550	1	460	110	450	630
500	700	250	ETS xxx 050725	356	630	227	335	550	1	460	160	450	630
600	600	200	ETS xxx 060620	456	530	177	435	450	1	560	110	550	530
600	800	200	ETS xxx 060820	456	730	177	435	650	1	560	110	550	730
600	800	250	ETS xxx 060825	456	730	227	435	650	1	560	160	550	730
600	1000	200	ETS xxx 061020	456	930	177	435	850	1	560	110	550	930
600	1000	250	ETS xxx 061025	456	930	227	435	850	1	560	160	550	930
800	800	200	ETS xxx 080820	656	730	177	635	650	1	760	110	750	730
800	1000	300	ETS xxx 081030	656	930	277	635	850	1	760	210	750	930

Ölçüler

Montaj Plakası

Düz Kapı Kullanılabilir Alan

Camlı Kapı Görünür Alanı

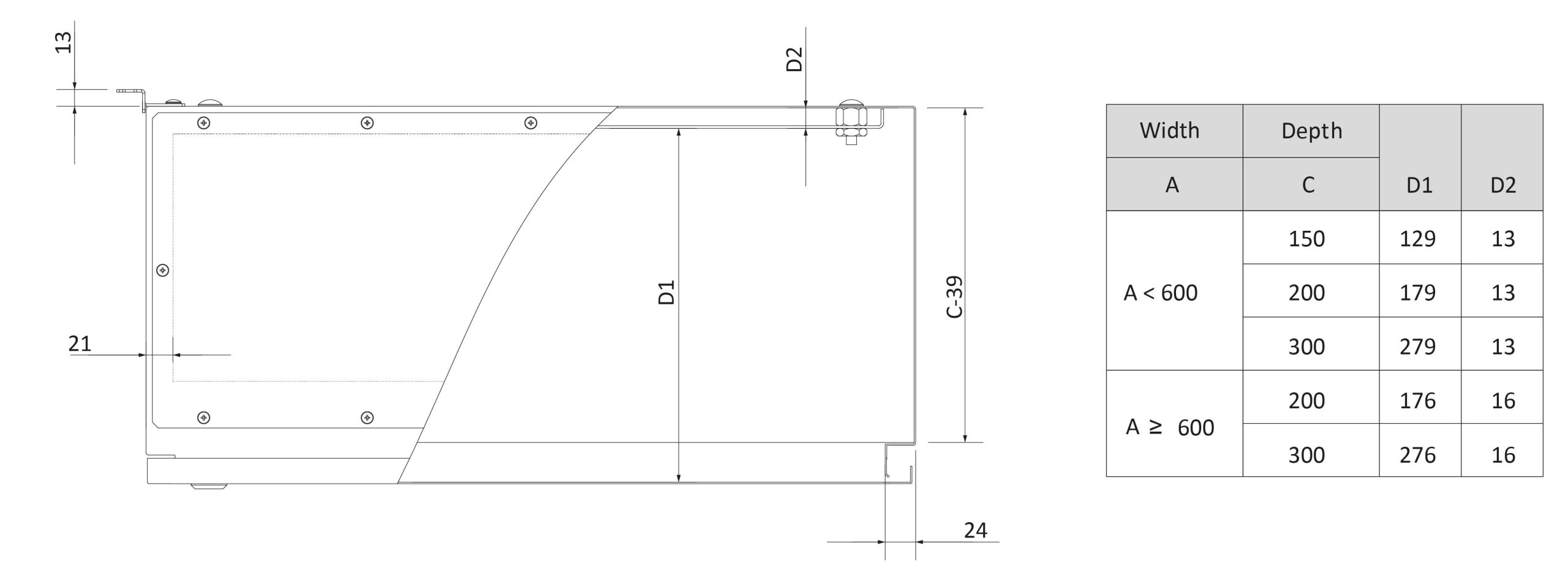

Derinlik Ölçüleri

Ölçüler

Montaj Plakası

Düz Kapı Kullanılabilir Alan

Camlı Kapı Görünür Alanı

Derinlik Ölçüleri

Genişlik	Yükseklik	Derinlik	Ürün Kodu	Duvara Bağlantı
A	B	C		Braketli				Dahili
				Yan		Yukarı/Aşağı
mm	mm	mm		↔ mm	↕ mm	↔ mm	↕ mm	↔ mm	↕ mm

300	300	150	ETS xxx 030315	324	258	258	324	258	258
300	300	200	ETS xxx 030320	324	258	258	324	258	258
300	400	150	ETS xxx 030415	324	358	258	424	258	358
300	400	200	ETS xxx 030420	324	358	258	424	258	358
300	500	200	ETS xxx 030520	324	458	258	524	258	458
400	400	200	ETS xxx 040420	424	358	358	424	358	358
400	500	200	ETS xxx 040520	424	458	358	524	358	458
400	600	200	ETS xxx 040620	424	558	358	624	358	558
400	600	250	ETS xxx 040625	424	558	358	624	358	558
500	500	200	ETS xxx 050520	524	458	458	524	458	458
500	700	200	ETS xxx 050720	524	658	458	724	458	658
500	700	250	ETS xxx 050725	524	658	458	724	458	658
600	600	200	ETS xxx 060620	624	558	558	624	558	558
600	800	200	ETS xxx 060820	624	758	558	824	558	758
600	800	250	ETS xxx 060825	624	758	558	824	558	758
600	1000	200	ETS xxx 061020	624	958	558	1024	558	958
600	1000	250	ETS xxx 061025	624	958	558	1024	558	958
800	800	200	ETS xxx 080820	824	758	758	824	758	758
800	1000	300	ETS xxx 081030	824	958	758	1024	758	958

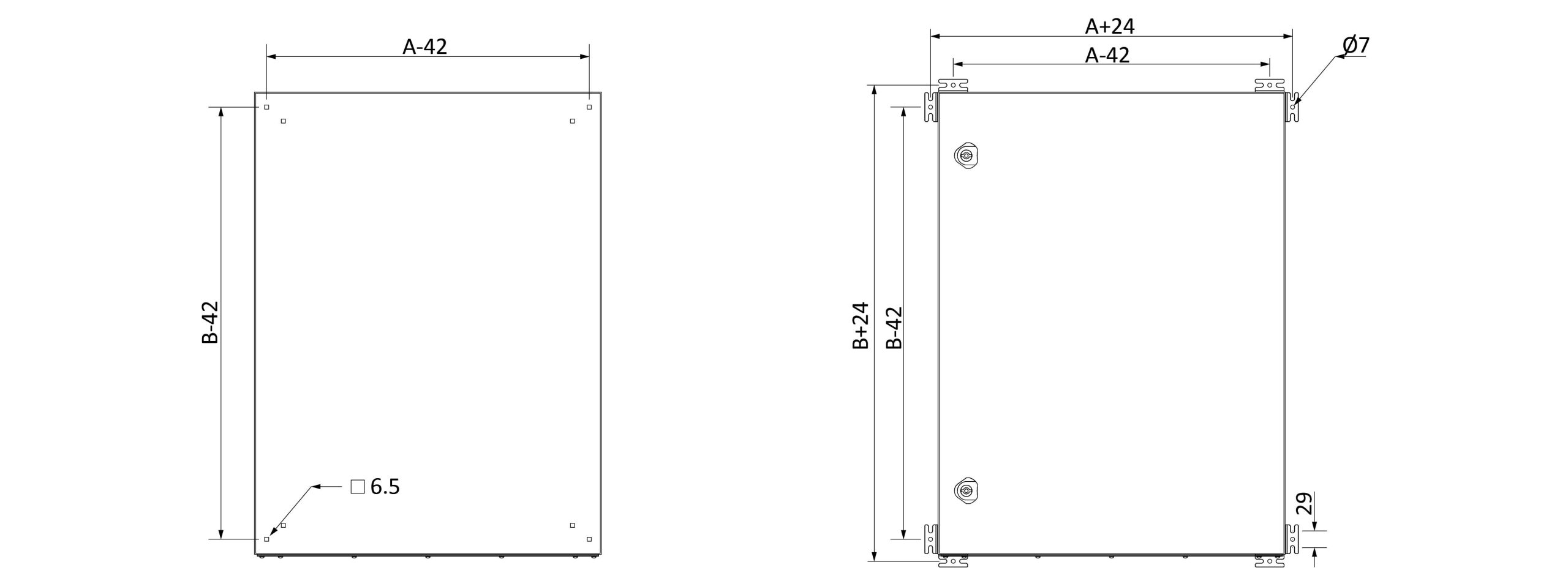

Ölçüler

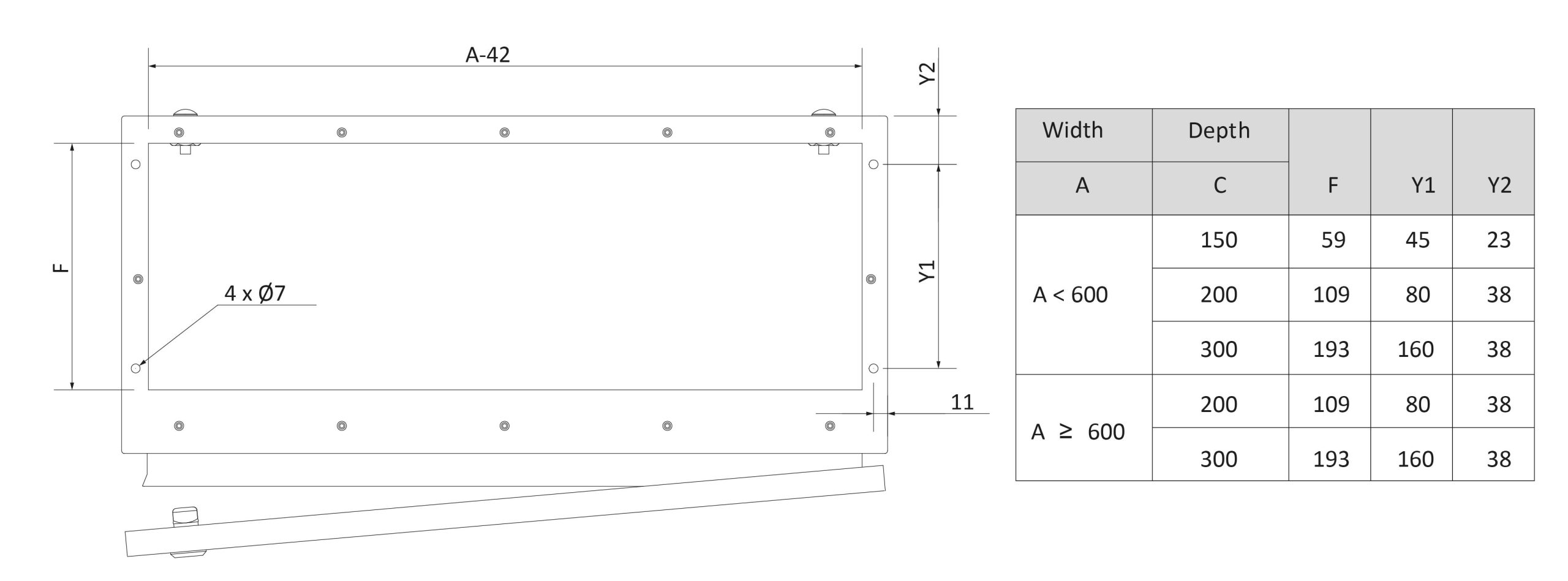

Duvara Montaj

Ölçüler

Duvara Montaj

Ürün Kodu	Genişlik	Yükseklik	Kullanılabilir Alan		Kapı Sayısı	Kilit Tipi	Kilit Sayısı	Menteşe Sayısı	Kapı Sac Kalınlığı	Ağırlık
	A mm	B mm	W1 mm	H1 mm
					ad	*	ad	ad	mm	kg

ETS KP 0303	300	300	156	230	1	C	1	2	1.2	1.10
ETS KP 0304	300	400	156	330	1	C	1	2	1.2	1.50
ETS KP 0305	300	500	156	430	1	C	1	2	1.2	1.80
ETS KP 0404	400	400	256	330	1	C	1	2	1.2	1.90
ETS KP 0405	400	500	256	430	1	C	1	2	1.2	2.40
ETS KP 0406	400	600	256	530	1	C	2	2	1.2	2.80
ETS KP 0505	500	500	356	430	1	C	1	2	1.2	2.90
ETS KP 0507	500	700	356	630	1	C	2	3	1.2	4.00
ETS KP 0606	600	600	456	530	1	C	2	2	1.2	4.10
ETS KP 0608	600	800	456	730	1	C	2	3	1.2	5.40
ETS KP 0610	600	1000	456	930	1	C	2	3	1.2	6.70
ETS KP 0808	800	800	656	730	1	C	2	3	1.2	7.10
ETS KP 0810	800	1000	656	930	1	C	2	4	1.5	11.10

* C: Quarter Turn

Ölçüler

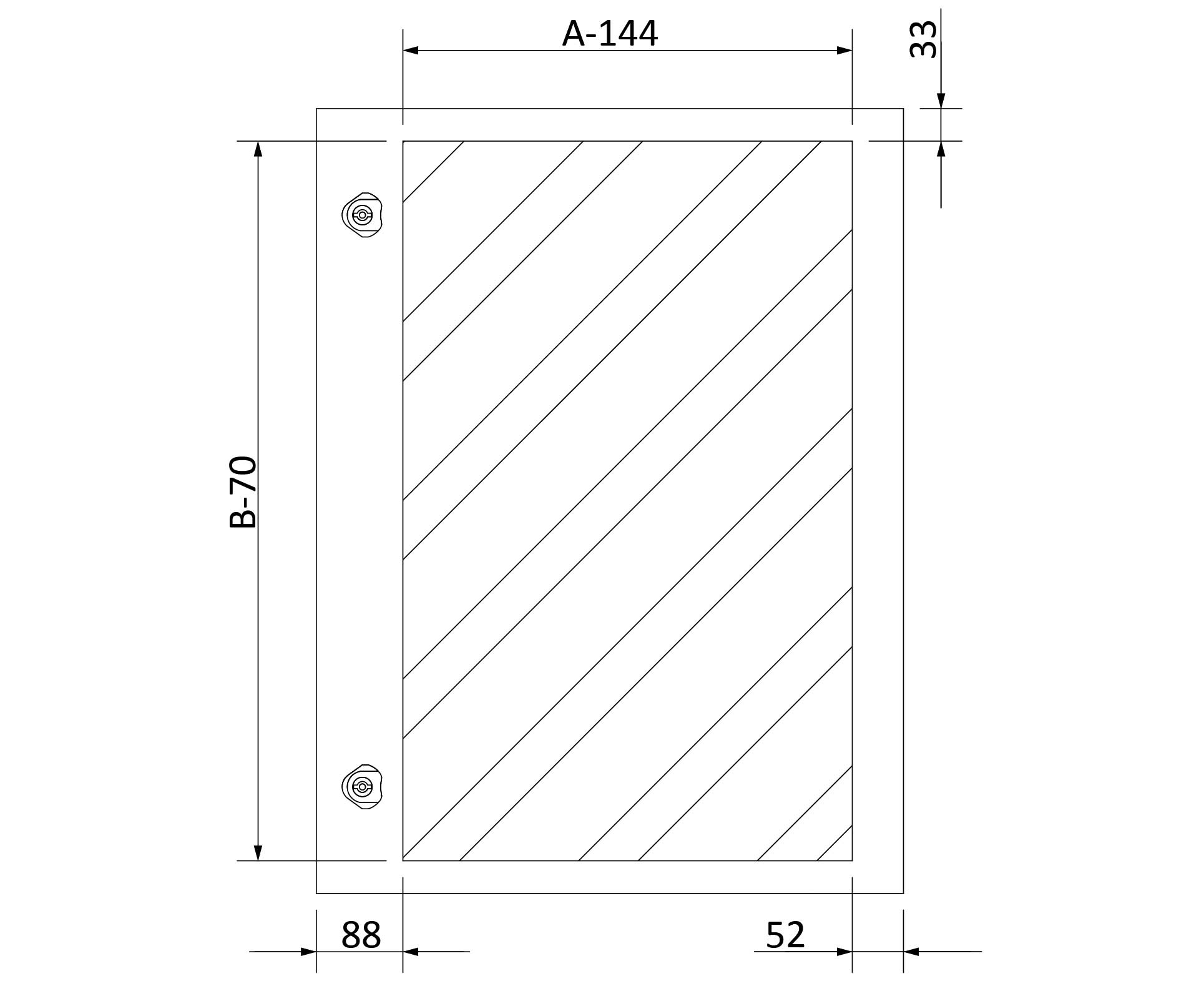

Düz Kapı

Ölçüler

Düz Kapı

Ürün Kodu	Genişlik	Yükseklik	Görülebilir Alan		Kilit Tipi	Kilit Sayısı	Menteşe Sayısı	Kapı Sac Kalınlığı	Ağırlık
	A mm	B mm	W6 mm	H6 mm
					*	ad	ad	mm	kg

ETS KPX 0303	300	300	135	150	C	1	2	1.2	1.20
ETS KPX 0304	300	400	135	250	C	1	2	1.2	1.60
ETS KPX 0305	300	500	135	350	C	1	2	1.2	2.00
ETS KPX 0404	400	400	235	250	C	1	2	1.2	2.10
ETS KPX 0405	400	500	235	350	C	1	2	1.2	2.60
ETS KPX 0406	400	600	235	450	C	2	2	1.2	3.10
ETS KPX 0505	500	500	335	350	C	1	2	1.2	3.20
ETS KPX 0507	500	700	335	550	C	2	3	1.2	4.40
ETS KPX 0606	600	600	435	450	C	2	2	1.2	4.50
ETS KPX 0608	600	800	435	650	C	2	3	1.2	6.00
ETS KPX 0610	600	1000	435	850	C	2	3	1.2	7.40
ETS KPX 0808	800	800	635	650	C	2	3	1.2	7.80
ETS KPX 0810	800	1000	635	850	C	2	4	1.5	10.70

* C: Quarter Turn

Ölçüler

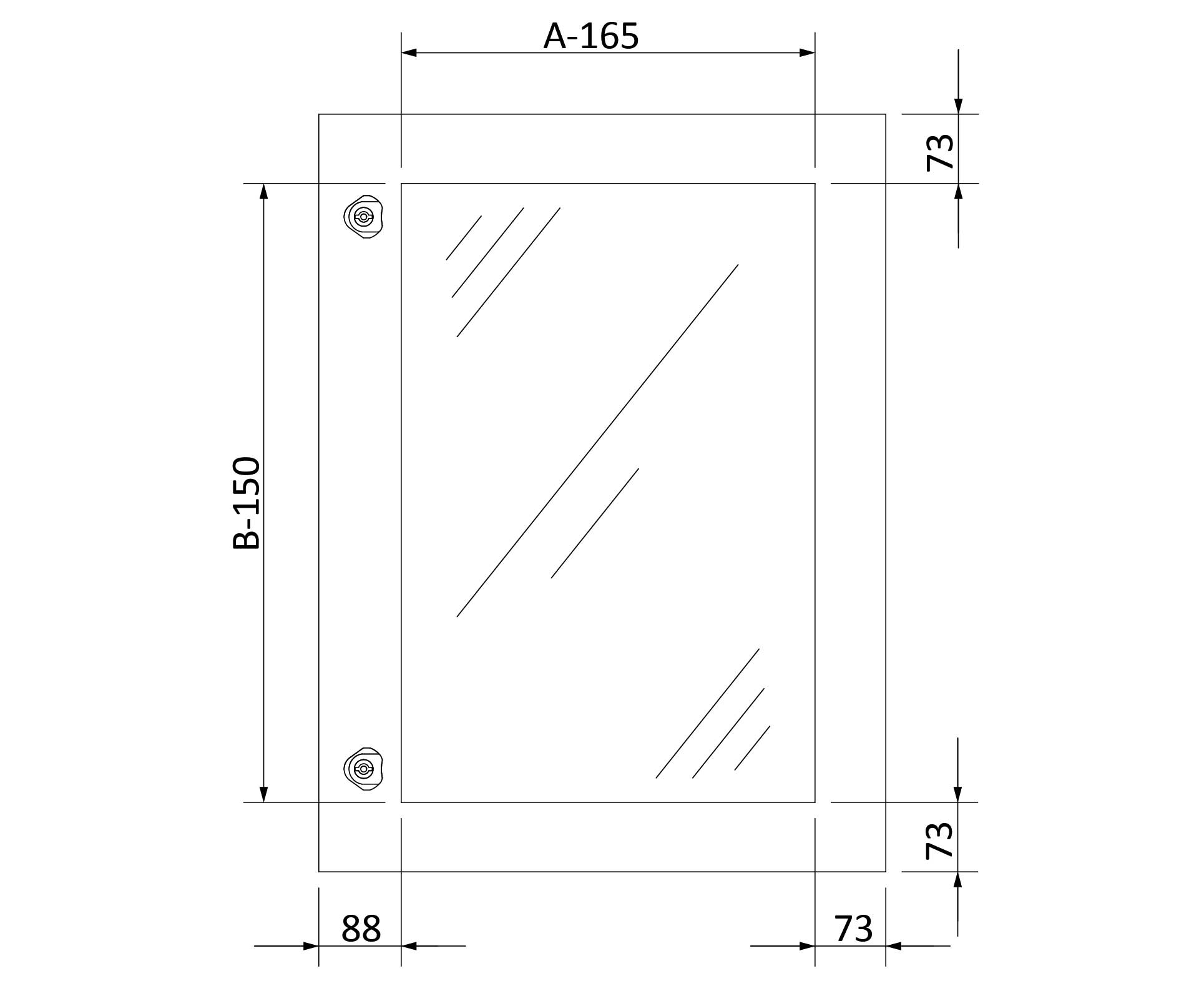

Camlı Kapı

Ölçüler

Camlı Kapı

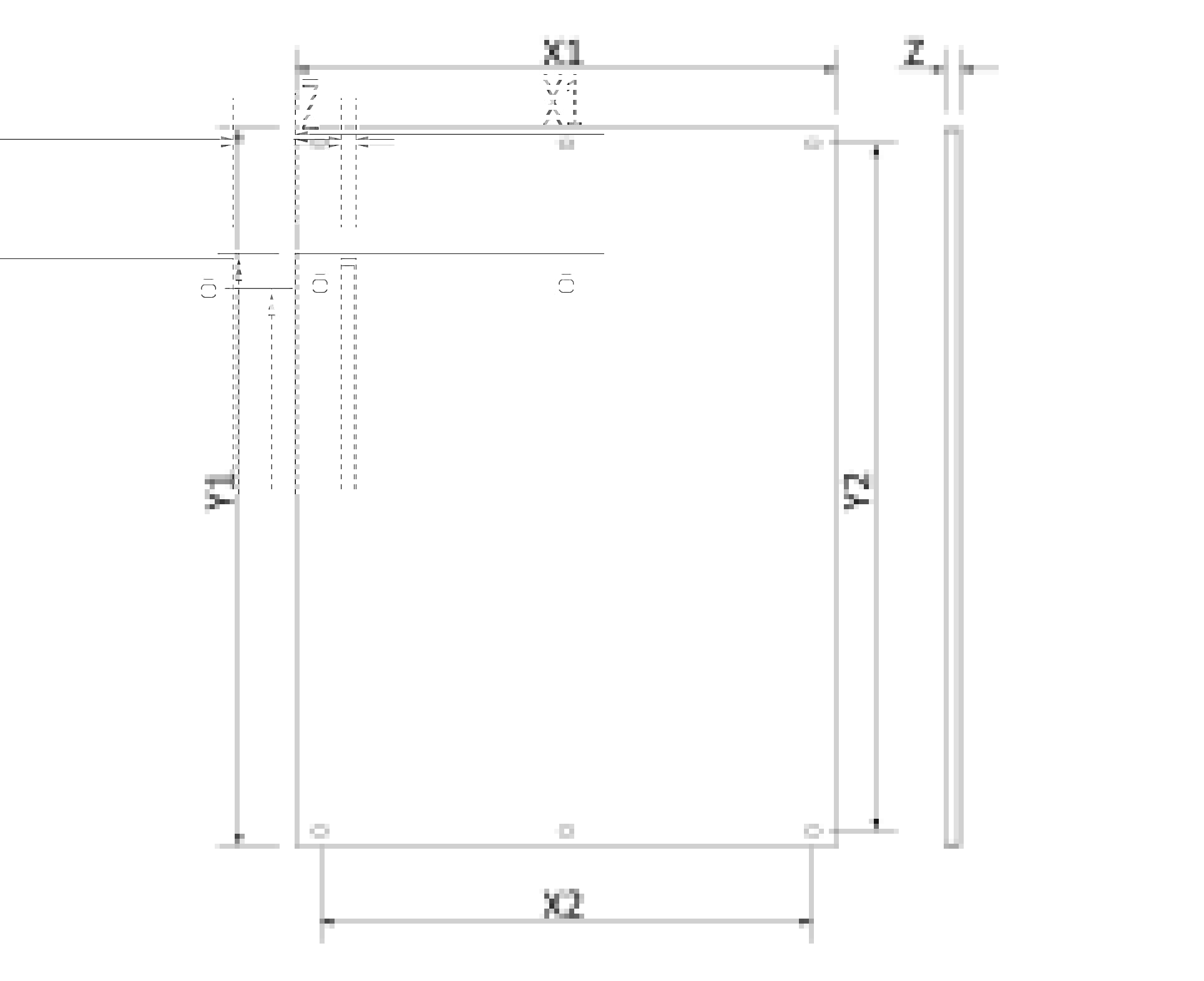

Ürün Kodu	Genişlik	Yükseklik	Dış Ölçüler			Bağlantı Ölçüleri			Kalınlık	Ağırlık
	A mm	B mm	X1 mm	Y1 mm	Z mm	X2 mm	Y2 mm	D mm
									mm	kg

ETS TS 0303	300	300	250	230	12	Center	200	M6	1.5	1.0
ETS TS 0304	300	400	250	330	12	Center	300	M6	1.5	1.4
ETS TS 0305	300	500	250	430	12	Center	400	M6	1.5	1.8
ETS TS 0404	400	400	350	330	12	300	300	M6	1.5	1.9
ETS TS 0405	400	500	350	430	12	300	400	M6	1.5	2.5
ETS TS 0406	400	600	350	530	12	300	500	M6	1.5	3.1
ETS TS 0505	500	500	450	430	12	400	400	M6	1.5	3.3
ETS TS 0507	500	700	450	630	12	400	600	M6	1.5	4.8
ETS TS 0606	600	600	550	530	15	500	500	M8	1.5	5.0
ETS TS 0608	600	800	550	730	15	500	700	M8	1.5	6.9
ETS TS 0610	600	1000	550	930	15	500	900	M8	1.5	8.7
ETS TS 0808	800	800	750	730	15	700	700	M8	1.5	8.8
ETS TS 0810	800	1000	750	930	15	700	900	M8	2.0	11.7
