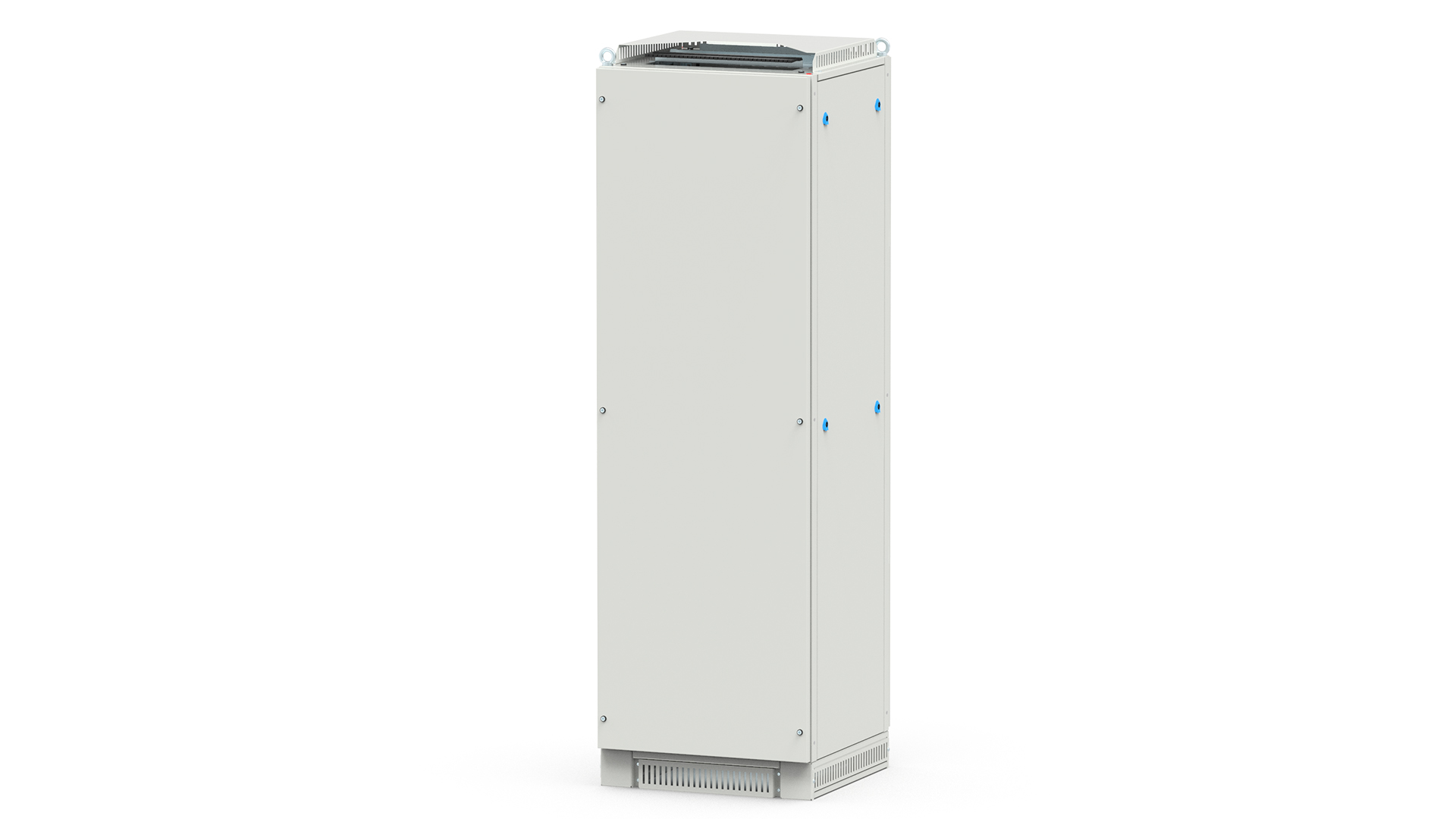

EC Serisi Panolar

Malzeme

Çelik levha (EN 10130 DC01)
- Gövde : 1.5 mm
- Panel : 1.5 mm
- Camlı kapı : 2 mm
- Baza : 2 mm
Galvaniz kaplı çelik (EN 10346 DX51D+Z)
- 19″ profil: 2 mm

Yüzey İşlem

RAL7035w toz boya

Diğer

Kollu polyamid gövdeli ispanyolet kilit
Kapı içi PU dökme conta

EC Serisi, ağ, haberleşme, kontrol ve elektronik ekipmanlar için yapılandırılabilir 19 inç dikili tip bir pano çözümü sunar. Geniş kapı, havalandırma, kablo yönetimi, raf ve dahili montaj seçenekleri; panonun endüstriyel ağlarda, kontrol odalarında ve haberleşme altyapılarında farklı ekipman yoğunluklarına ve servis gereksinimlerine uyarlanmasına olanak tanır.

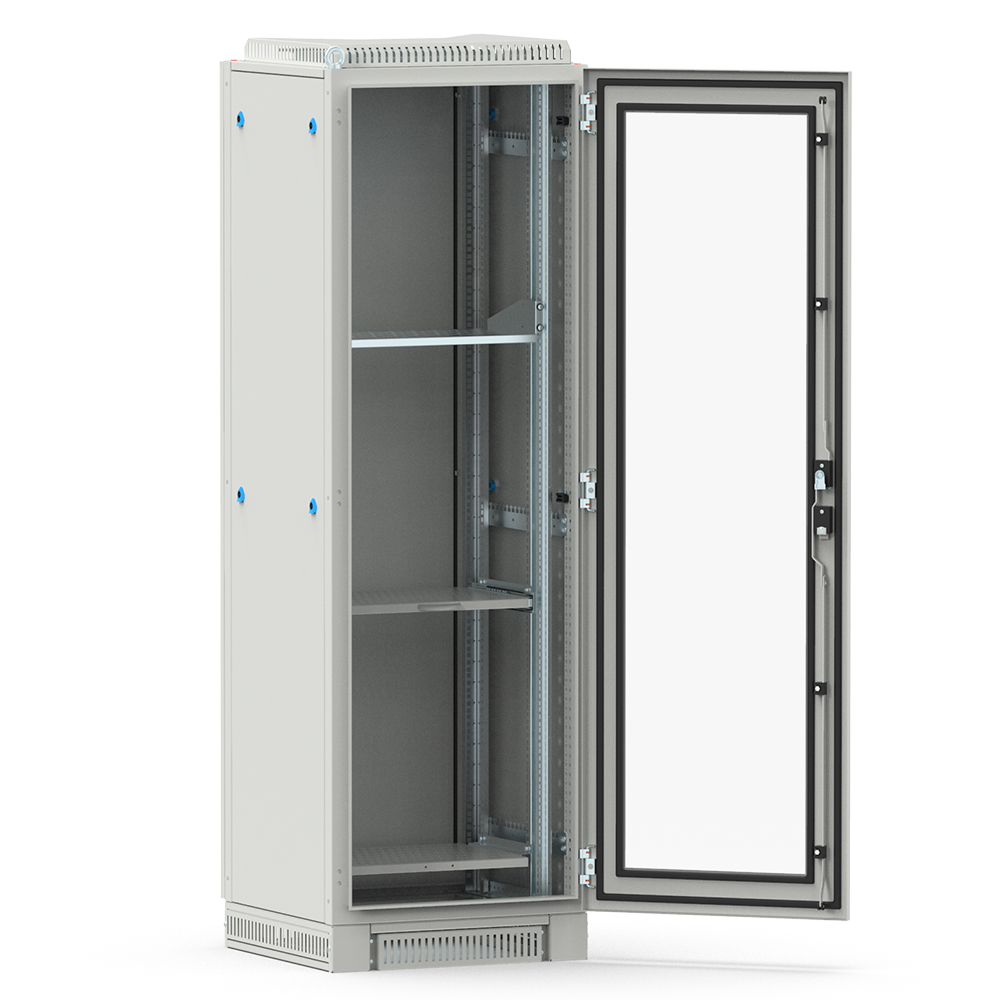

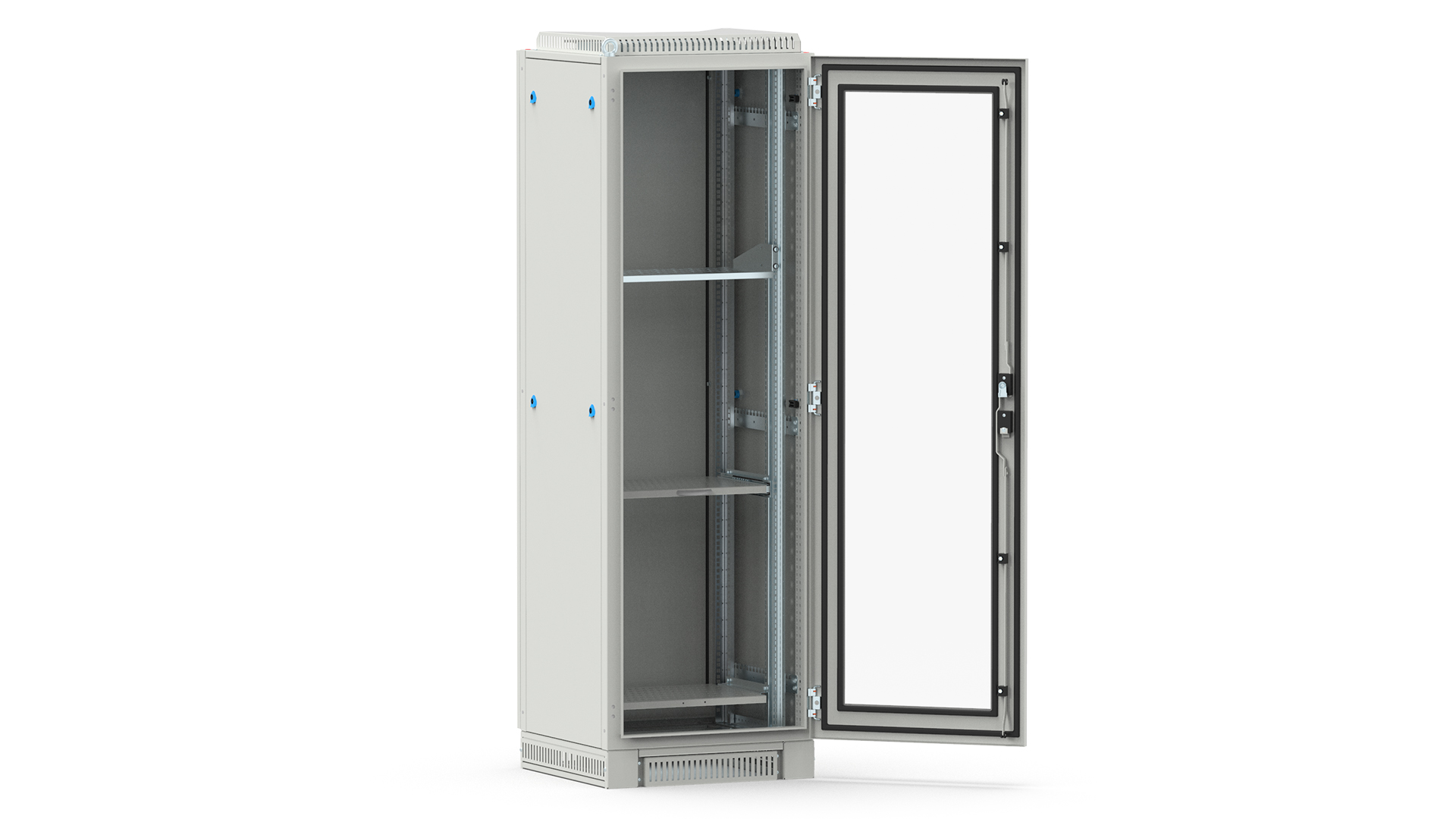

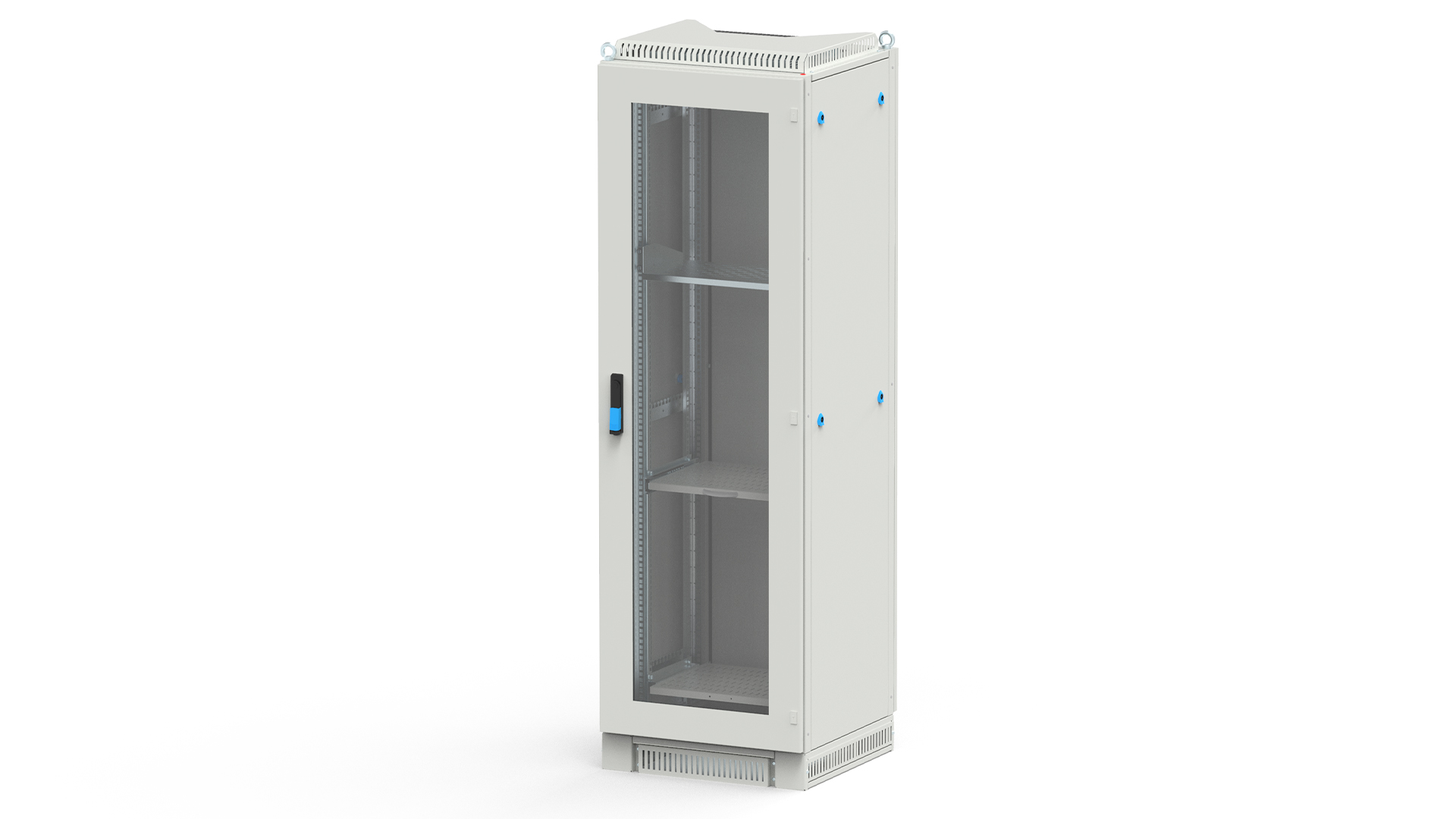

EC Serisi Panolar / 19” Dikili Tipi Kabinler

Malzeme

Çelik levha (EN 10130 DC01)
- Gövde : 1.5 mm
- Panel : 1.5 mm
- Camlı kapı : 2 mm
- Baza : 2 mm
Galvaniz kaplı çelik (EN 10346 DX51D+Z)
- 19″ profil: 2 mm

Yüzey İşlem

RAL7035w toz boya

Diğer

Kollu polyamid gövdeli ispanyolet kilit
Kapı içi PU dökme conta

İstek Üzerine
- Özel Boyut
- Özel Renk
- Önişlem
- Özel Rack’lar
- Özel montaj plakası

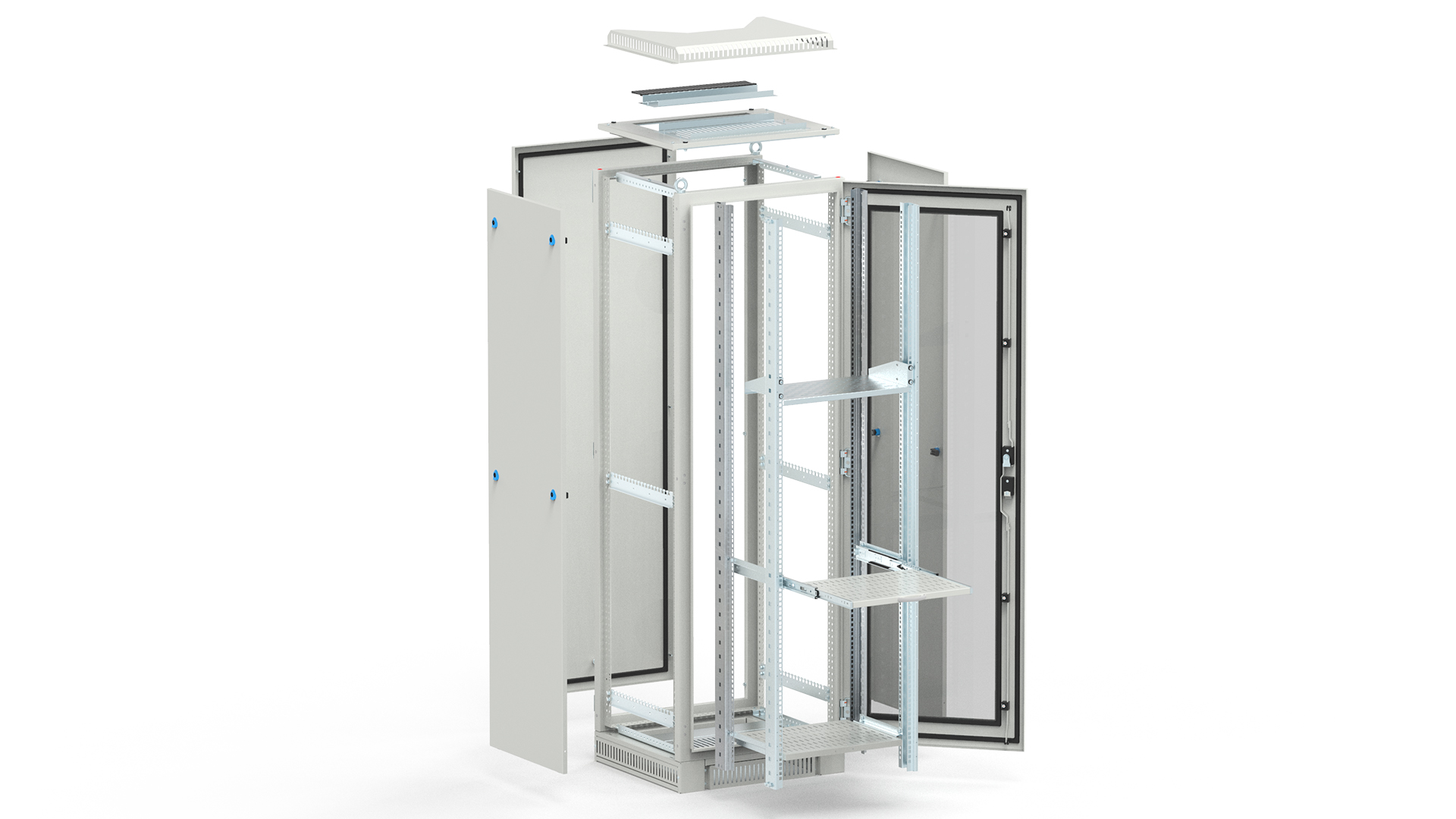

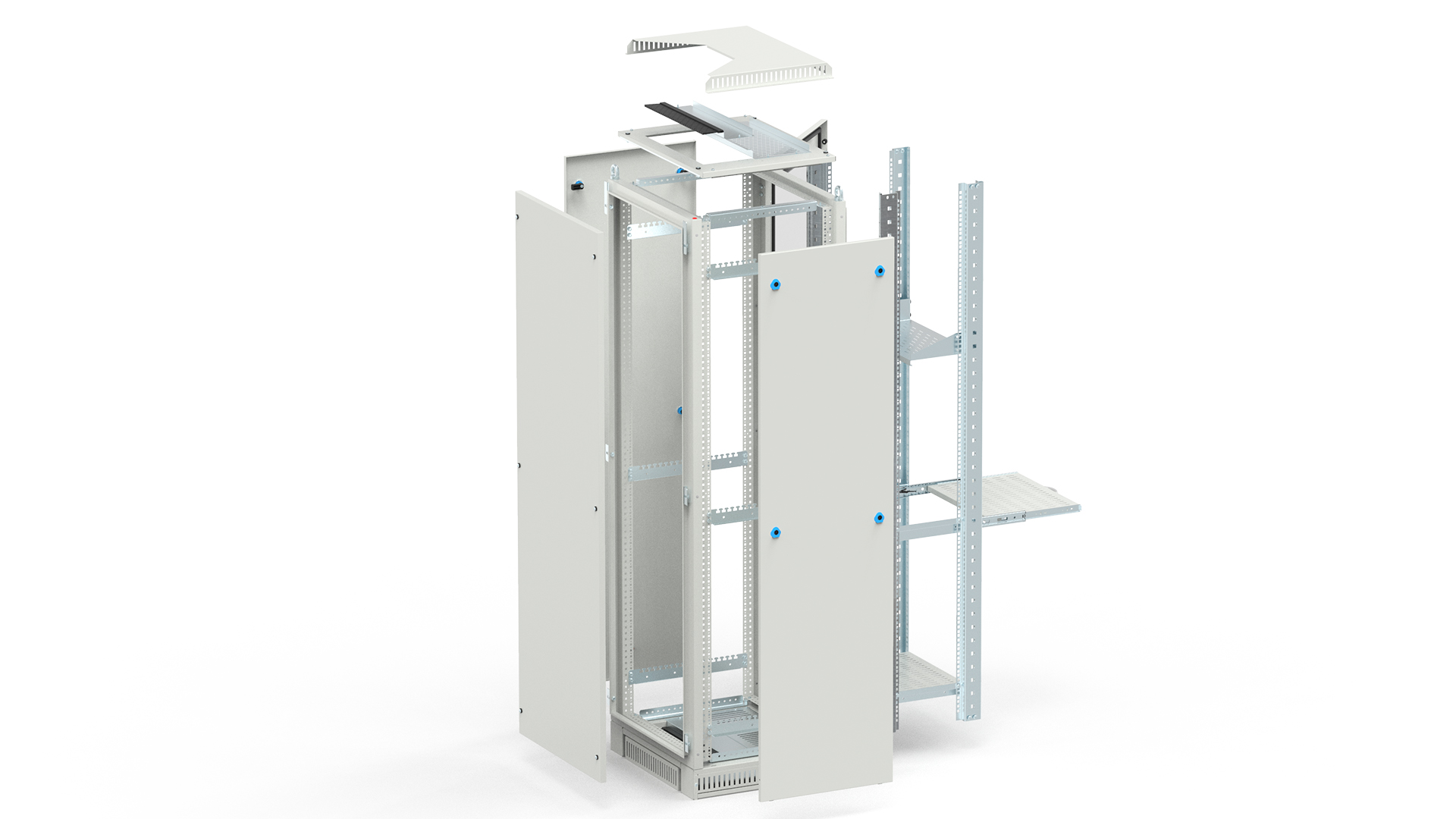

Donanım İçeriği
- Ön ve arka çerçeve
- Camlı kapı ve sırt
- Yan paneller
- Derinlik ayarlı 19″ profiller
- 4/6 ad derinlik kızağı
- Üst kapak

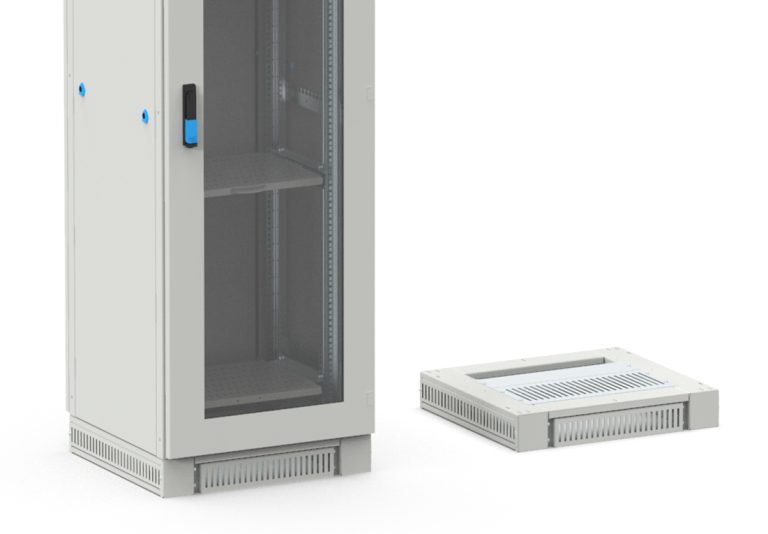

- Baza

Tamamlayıcı Aksesuarlar

Ayarlı ayaklar
Tekerlek
Üst koruma sacı
Alt ve üst parçalı kapama perdeleri
Priz grubu
19″ teleskobik perfore raf
Derinlik kablo profili
Derinlik kızağı
Montaj plakası
Telescopik kızak
Kilitler
Topraklama iletkeni
19″ cihaz rafı
Döner çerçeve
Patch panel ve 1U fan üniteleri
Kablo düzenleyici

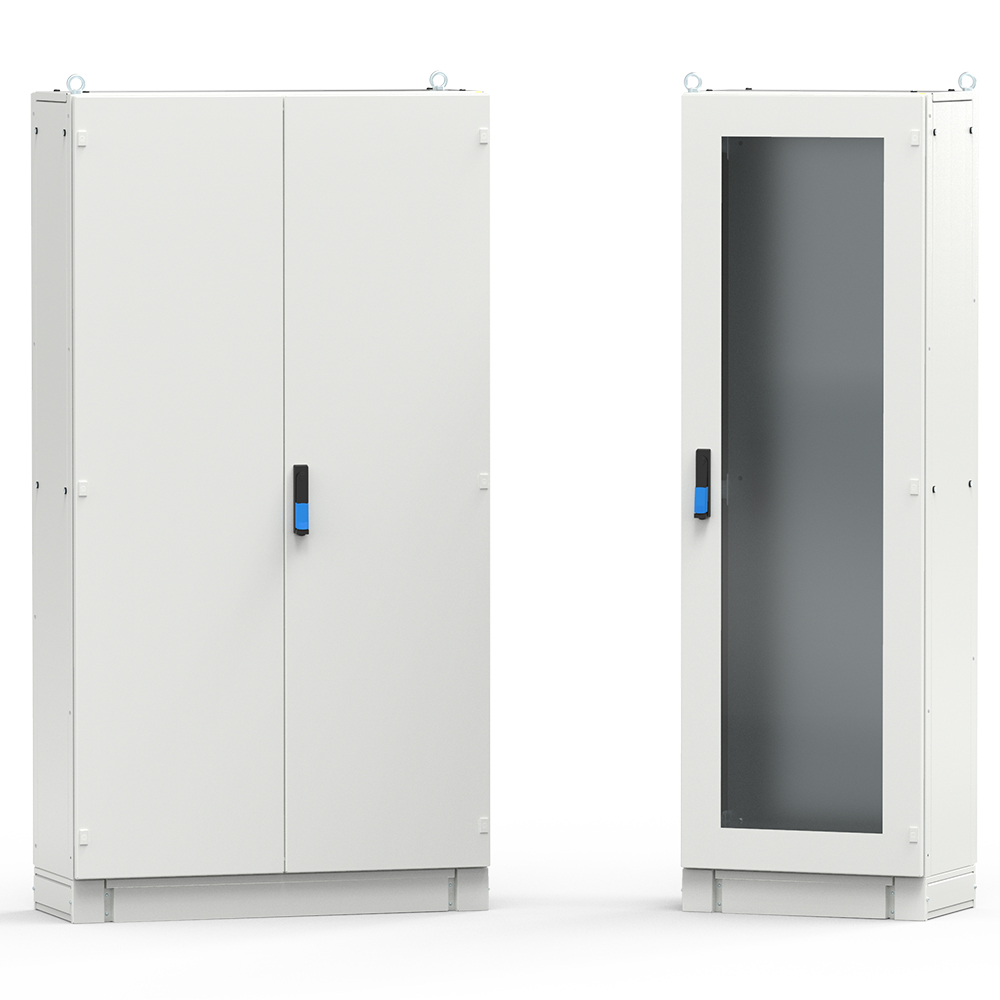

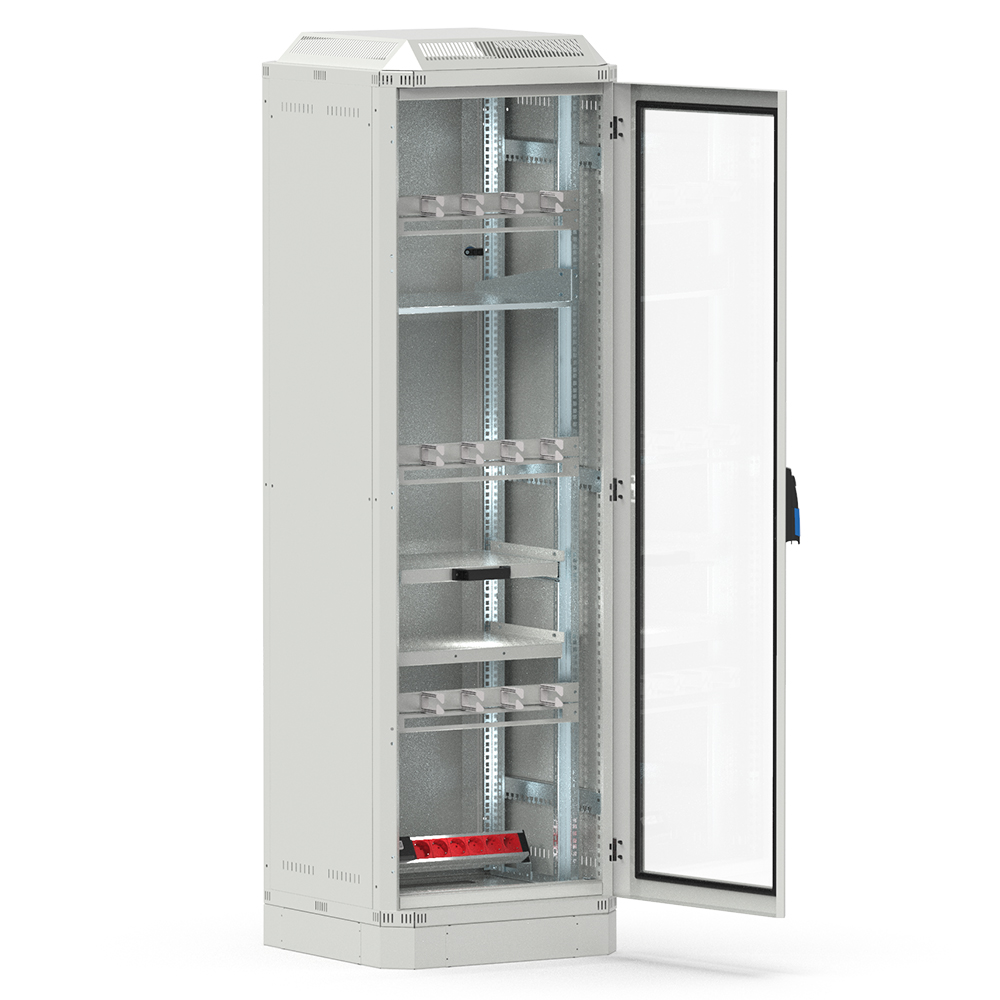

Benzer Ürünler

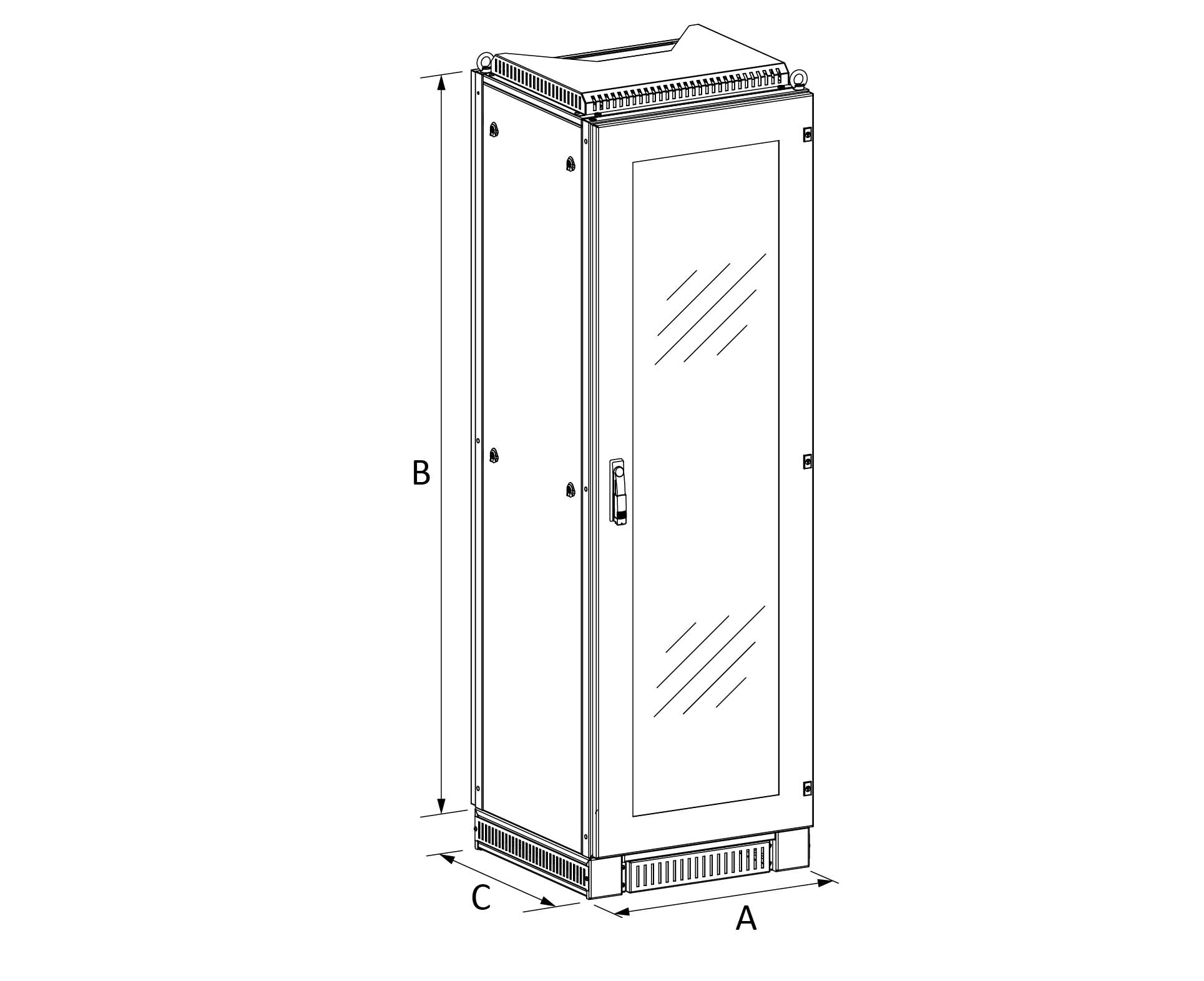

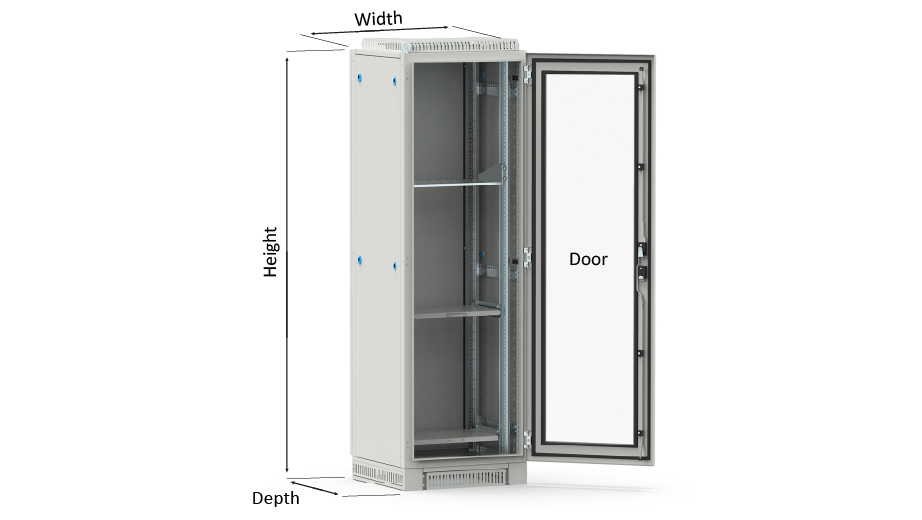

Boy

Genişlik

Yükseklik

Derinlik

Ürün Kodu

Kilit Sayısı

Menteşe Sayısı

Apparent Area

Useful Area

Ağırlık

Camlı Kapı

Yan Panel

Sırt

Üst Kapak

↔
mm

↕
mm

↔
mm

↕
mm

↔
mm

↕
mm

↔
mm

⤢
mm

12U	600	600	600	EC 061260	1	2	400	400	325	230	500	500	550	394	50
12U	600	600	800	EC 061280	1	2	400	400	525	230	500	500	550	594	57.6
12U	600	600	1000	EC 061210	1	2	400	400	725	230	500	500	550	794	71.3
17U	600	800	600	EC 061760	1	2	400	600	325	430	500	700	550	394	59.9
17U	600	800	800	EC 061780	1	2	400	600	525	430	500	700	550	594	72.3
17U	600	800	1000	EC 061710	1	2	400	600	725	430	500	700	550	794	81.3
21U	600	1000	600	EC 062160	1	2	400	800	325	630	500	900	550	394	67.9
21U	600	1000	800	EC 062180	1	2	400	800	525	630	500	900	550	594	81.3
21U	600	1000	1000	EC 062110	1	2	400	800	725	630	500	900	550	794	92.7
26U	600	1200	600	EC 062660	1	2	400	1000	325	830	500	1100	550	394	76.8
26U	600	1200	800	EC 062680	1	2	400	1000	525	830	500	1100	550	594	91.6
26U	600	1200	1000	EC 062610	1	2	400	1000	725	830	500	1100	550	794	102.8
30U	600	1400	600	EC 063060	1	3	400	1200	325	1030	500	1300	550	394	85
30U	600	1400	800	EC 063080	1	3	400	1200	525	1030	500	1300	550	594	100
30U	600	1400	1000	EC 063010	1	3	400	1200	725	1030	500	1300	550	794	112
35U	600	1600	600	EC 063560	1	3	400	1400	325	1230	500	1500	550	394	93
35U	600	1600	800	EC 063580	1	3	400	1400	525	1230	500	1500	550	594	109.9
35U	600	1600	1000	EC 063510	1	3	400	1400	725	1230	500	1500	550	794	122.9
39U	600	1800	600	EC 063960	1	3	400	1600	325	1430	500	1700	550	394	131
39U	600	1800	800	EC 063980	1	3	400	1600	525	1430	500	1700	550	594	144
39U	600	1800	1000	EC 063910	1	3	400	1600	725	1430	500	1700	550	794	158
44U	600	2000	600	EC 064460	1	3	400	1800	325	1630	500	1900	550	394	120
44U	600	2000	800	EC 064480	1	3	400	1800	525	1630	500	1900	550	594	128
44U	600	2000	1000	EC 064410	1	3	400	1800	725	1630	500	1900	550	794	143
48U	600	2200	600	EC 064860	1	3	400	2000	325	1830	500	2100	550	394	117
48U	600	2200	800	EC 064880	1	3	400	2000	525	1830	500	2100	550	594	142
48U	600	2200	1000	EC 064810	1	3	400	2000	725	1830	500	2100	550	794	160
12U	800	600	600	EC 081260	1	2	600	400	325	230	700	500	750	394	62
12U	800	600	800	EC 081280	1	2	600	400	525	230	700	500	750	594	77
12U	800	600	1000	EC 081210	1	2	600	400	725	230	700	500	750	794	86
17U	800	800	600	EC 081760	1	2	600	600	325	430	700	700	750	394	71
17U	800	800	800	EC 081780	1	2	600	600	525	430	700	700	750	594	85
17U	800	800	1000	EC 081710	1	2	600	600	725	430	700	700	750	794	97
21U	800	1000	600	EC 082160	1	2	600	800	325	630	700	900	750	394	80
21U	800	1000	800	EC 082180	1	2	600	800	525	630	700	900	750	594	94
21U	800	1000	1000	EC 082110	1	2	600	800	725	630	700	900	750	794	108
26U	800	1200	600	EC 082660	1	2	600	1000	325	830	700	1100	750	394	88
26U	800	1200	800	EC 082680	1	2	600	1000	525	830	700	1100	750	594	104
26U	800	1200	1000	EC 082610	1	2	600	1000	725	830	700	1100	750	794	119
30U	800	1400	600	EC 083060	1	3	600	1200	325	1030	700	1300	750	394	97
30U	800	1400	800	EC 083080	1	3	600	1200	525	1030	700	1300	750	594	114
30U	800	1400	1000	EC 083010	1	3	600	1200	725	1030	700	1300	750	794	129
35U	800	1600	600	EC 083560	1	3	600	1400	325	1230	700	1500	750	394	106
35U	800	1600	800	EC 083580	1	3	600	1400	525	1230	700	1500	750	594	125
35U	800	1600	1000	EC 083510	1	3	600	1400	725	1230	700	1500	750	794	142
39U	800	1800	600	EC 083960	1	3	600	1600	325	1430	700	1700	750	394	143
39U	800	1800	800	EC 083980	1	3	600	1600	525	1430	700	1700	750	594	158
39U	800	1800	1000	EC 083910	1	3	600	1600	725	1430	700	1700	750	794	175
44U	800	2000	600	EC 084460	1	3	600	1800	325	1630	700	1900	750	394	124
44U	800	2000	800	EC 084480	1	3	600	1800	525	1630	700	1900	750	594	144
44U	800	2000	1000	EC 084410	1	3	600	1800	725	1630	700	1900	750	794	162
48U	800	2200	600	EC 084860	1	3	600	2000	325	1830	700	2100	750	394	133
48U	800	2200	800	EC 084880	1	3	600	2000	525	1830	700	2100	750	594	160
48U	800	2200	1000	EC 084810	1	3	600	2000	725	1830	700	2100	750	794	180

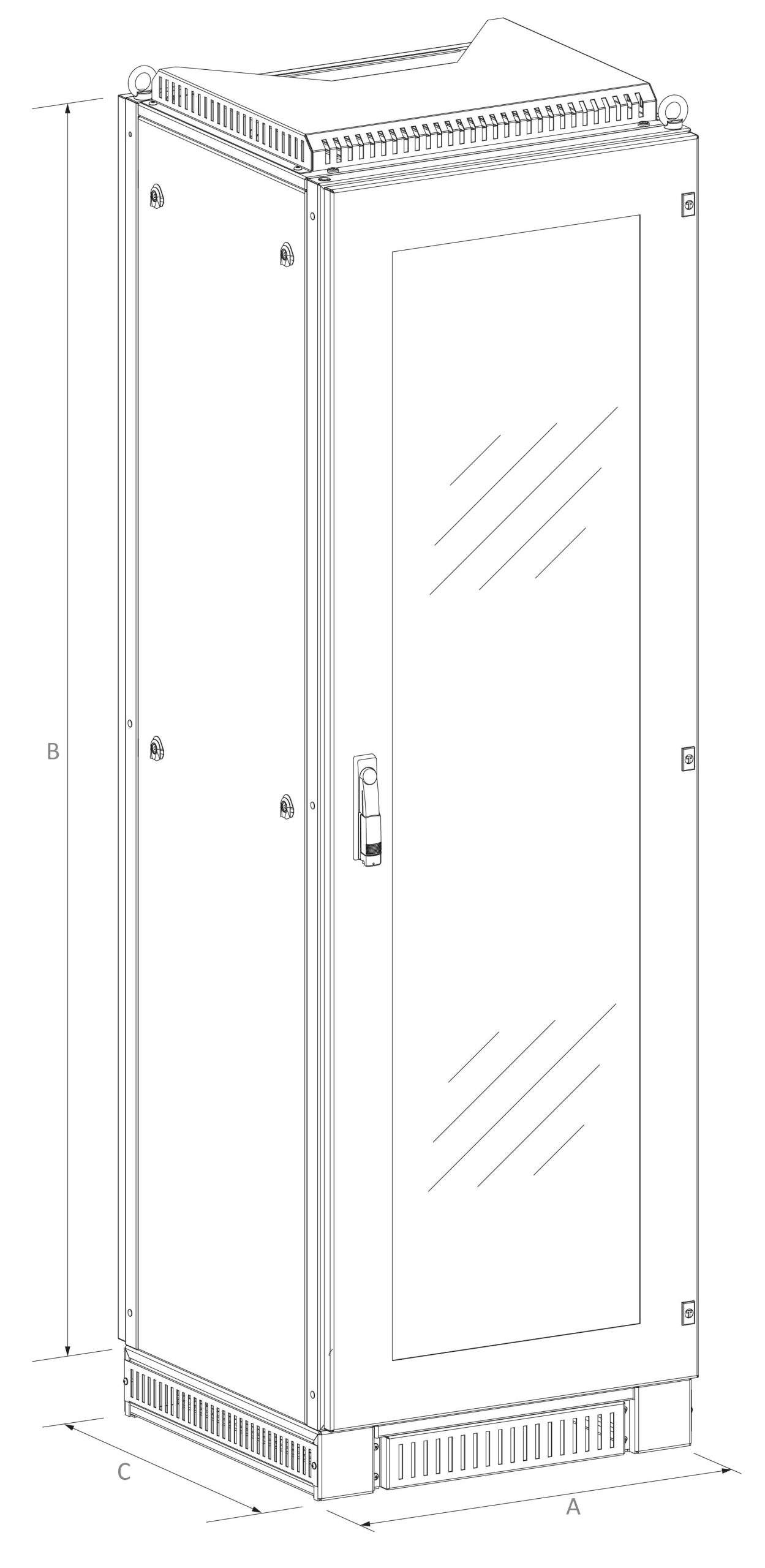

Ölçüler

Camlı Kapı

Sırt

Yan Panel

Üst Kapak

Ürün Kodu	Genişlik	Yükseklik	En	Boy	Görülebilir Alan		Kapı Sayısı	Kilit Tipi	Menteşe Sayısı	Ağırlık
	A mm	B mm	X1 mm	Y1 mm	W6 mm	H6 mm
							ad	*	ad	kg

AS KPX 0606	600	600	591	588	400	400	1	I	2	6.8
AS KPX 0608	600	800	591	788	400	600	1	I	2	7.7
AS KPX 0610	600	1000	591	988	400	800	1	I	2	8.7
AS KPX 0612	600	1200	591	1188	400	1000	1	I	2	9.6
AS KPX 0614	600	1400	591	1388	400	1200	1	I	3	10.5
AS KPX 0616	600	1600	591	1588	400	1400	1	I	3	11.5
AS KPX 0618	600	1800	591	1788	400	1600	1	I	3	12.4
AS KPX 0620	600	2000	591	1988	400	1800	1	I	3	13.3
AS KPX 0620	600	2000	591	1988	400	1800	1	I	3	14.6
AS KPX 0806	800	600	791	588	600	400	1	I	2	8.6
AS KPX 0808	800	800	791	788	600	600	1	I	2	10.0
AS KPX 0810	800	1000	791	988	600	800	1	I	2	10.5
AS KPX 0812	800	1200	791	1188	600	1000	1	I	2	11.6
AS KPX 0814	800	1400	791	1388	600	1200	1	I	3	13.1
AS KPX 0816	800	1600	791	1588	600	1400	1	I	3	20.1
AS KPX 0818	800	1800	791	1788	600	1600	1	I	3	24.0
AS KPX 0820	800	2000	791	1988	600	1800	1	I	3	26.4
AS KPX 0820	800	2000	791	1988	600	1800	1	I	3	29.0

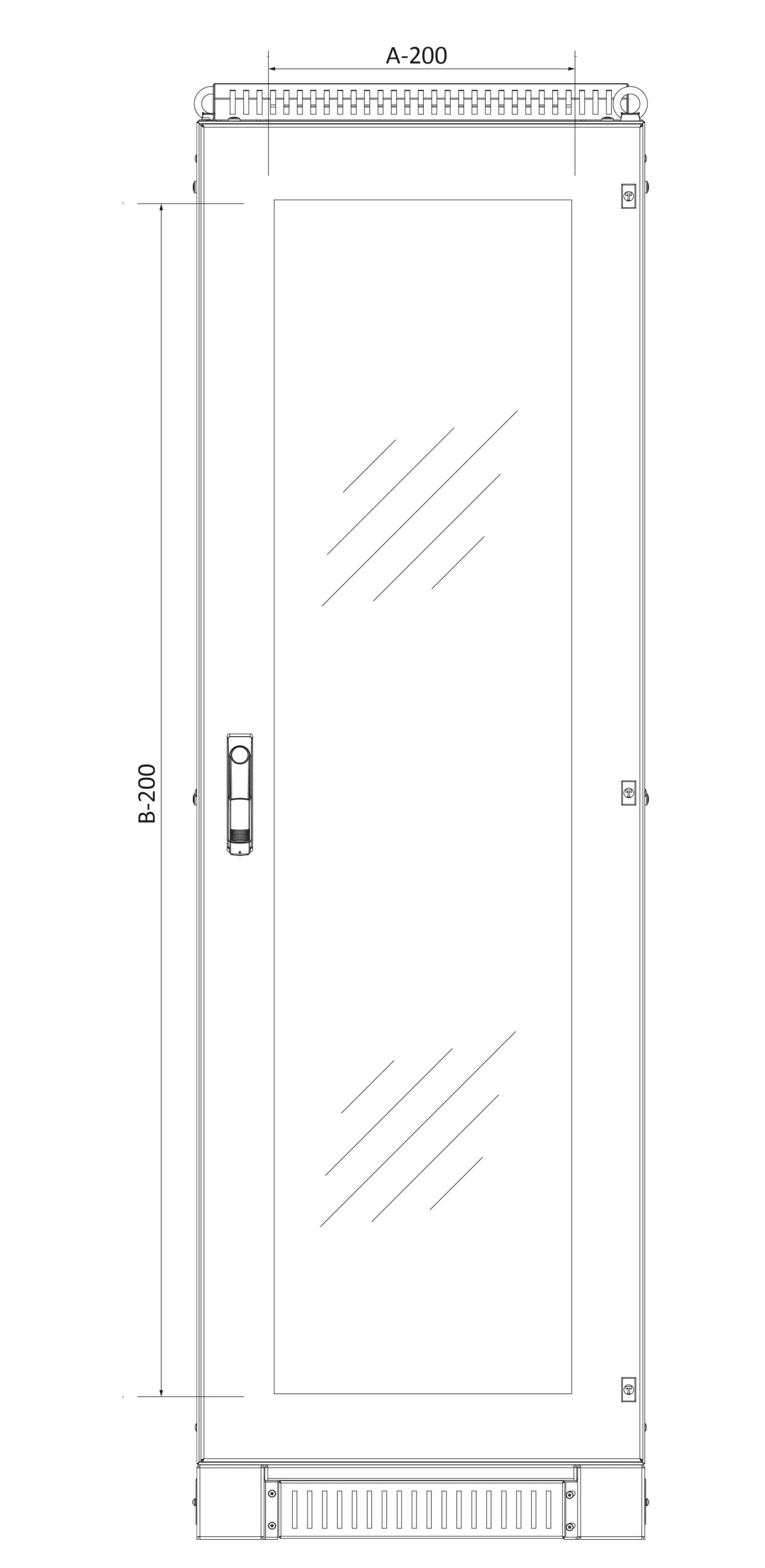

Ölçüler

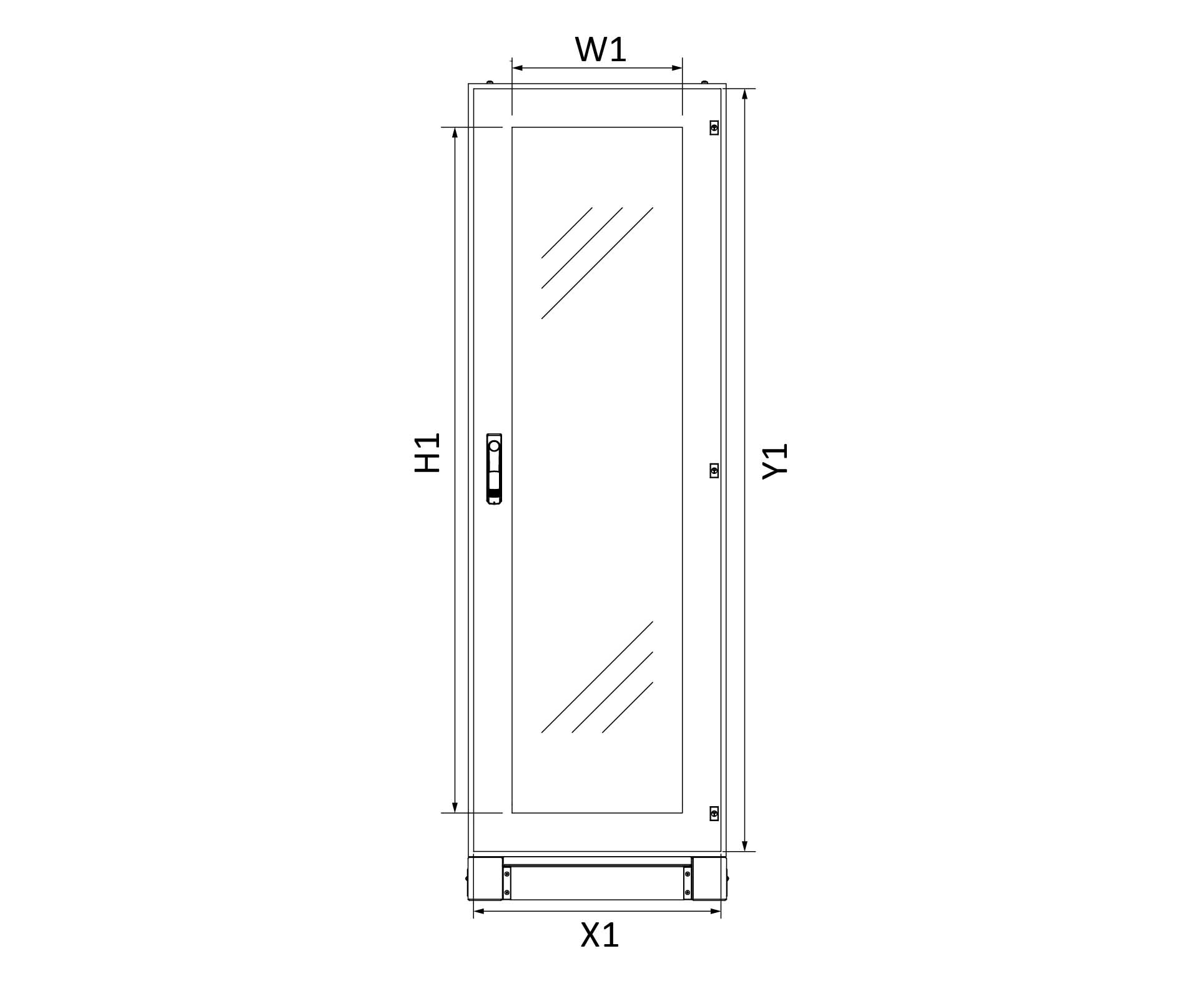

Camlı Kapı

Ölçüler

Camlı Kapı

Ürün Kodu	Genişlik	Yükseklik	En	Boy	Kullanılabilir Alan		Kapı Sayısı	Kilit Tipi	Menteşe Sayısı	Ağırlık
	A mm	B mm	X1 mm	Y1 mm	W6 mm	H6 mm
							ad	*	ad	kg

AS KP 0606	600	600	591	588	420	420	1	I	2	7.4
AS KP 0608	600	800	591	788	420	620	1	I	2	8.7
AS KP 0610	600	1000	591	988	420	820	1	I	2	10.0
AS KP 0612	600	1200	591	1188	420	1020	1	I	2	11.3
AS KP 0614	600	1400	591	1388	420	1220	1	I	3	12.6
AS KP 0616	600	1600	591	1588	420	1420	1	I	3	13.9
AS KP 0618	600	1800	591	1788	420	1620	1	I	3	15.2
AS KP 0620	600	2000	591	1988	420	1820	1	I	3	16.5
AS KP 0622	600	2200	591	2188	420	2020	1	I	3	17.8
AS KP 0806	800	600	791	588	620	420	1	I	2	9.6
AS KP 0808	800	800	791	788	620	620	1	I	2	11.5
AS KP 0810	800	1000	791	988	620	820	1	I	2	12.6
AS KP 0812	800	1200	791	1188	620	1020	1	I	2	14.3
AS KP 0814	800	1400	791	1388	620	1220	1	I	3	16.4
AS KP 0816	800	1600	791	1588	620	1420	1	I	3	24.0
AS KP 0818	800	1800	791	1788	620	1620	1	I	3	28.5
AS KP 0820	800	2000	791	1988	620	1820	1	I	3	31.4
AS KP 0822	800	2200	791	2188	620	2020	1	I	3	34.0

Ölçüler

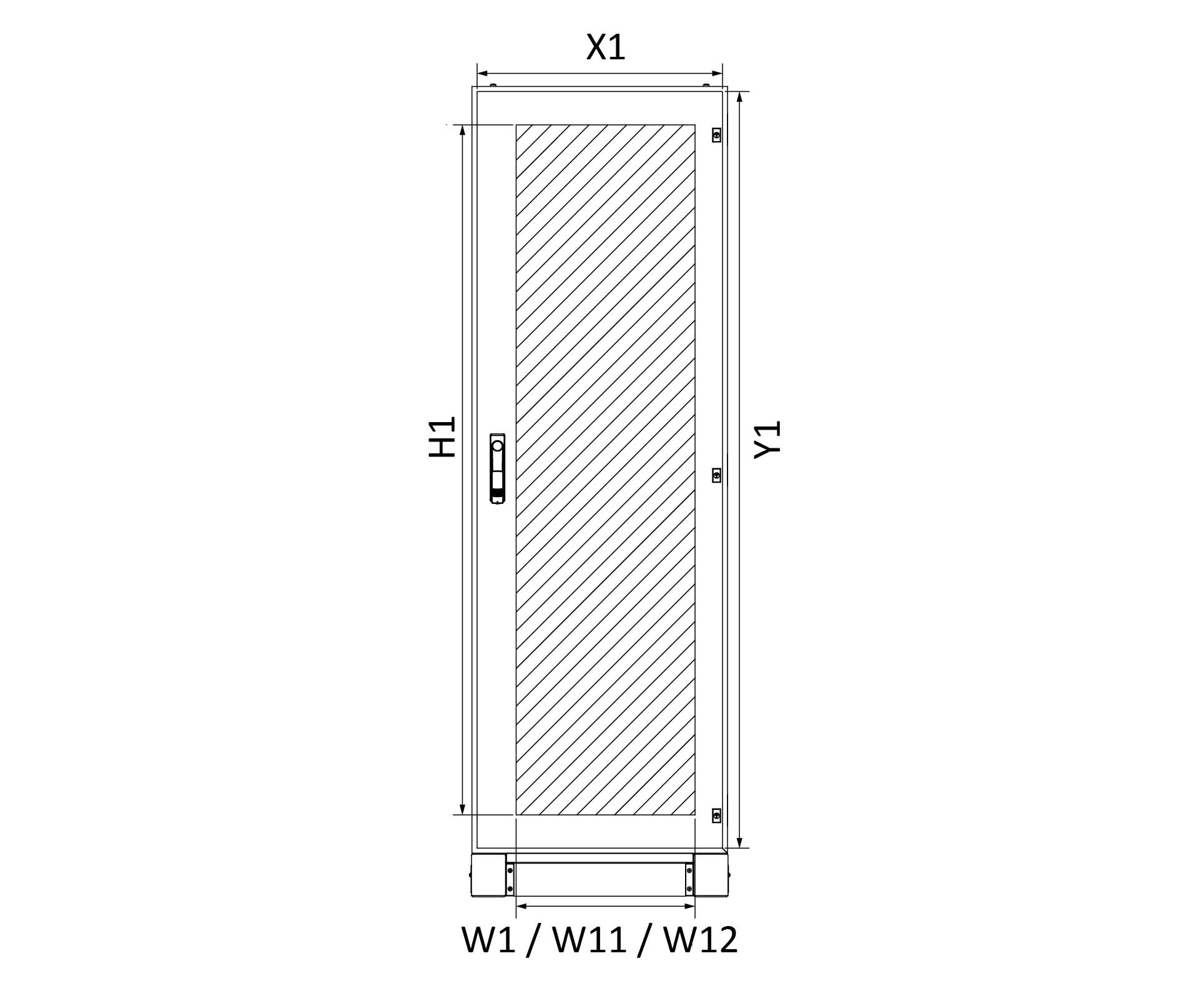

Düz Kapı

Ölçüler

Düz Kapı

Ürün Kodu	Genişlik	Yükseklik	En	Boy	Kullanılabilir Alan		Kapı Sayısı	Kilit Tipi	Menteşe Sayısı	Ağırlık
	A mm	B mm	X1 mm	Y1 mm	W6 mm	H6 mm
							ad	*	ad	kg

EC KP PF 0606	600	600	591	588	424	400	1	I	2	7.4
EC KP PF 0608	600	800	591	788	424	520	1	I	2	8.7
EC KP PF 0610	600	1000	591	988	424	640	1	I	2	10.0
EC KP PF 0612	600	1200	591	1188	424	840	1	I	2	11.3
EC KP PF 0614	600	1400	591	1388	424	960	1	I	3	12.6
EC KP PF 0616	600	1600	591	1588	424	1080	1	I	3	13.9
EC KP PF 0618	600	1800	591	1788	424	1200	1	I	3	15.2
EC KP PF 0620	600	2000	591	1988	424	1400	1	I	3	16.5
EC KP PF 0622	600	2200	591	2188	424	1600	1	I	3	17.8
EC KP PF 0806	800	600	791	588	624	400	1	I	2	9.6
EC KP PF 0808	800	800	791	788	624	520	1	I	2	11.5
EC KP PF 0810	800	1000	791	988	624	640	1	I	2	12.6
EC KP PF 0812	800	1200	791	1188	624	840	1	I	2	14.3
EC KP PF 0814	800	1400	791	1388	624	960	1	I	3	16.4
EC KP PF 0816	800	1600	791	1588	624	1080	1	I	3	24.0
EC KP PF 0818	800	1800	791	1788	624	1200	1	I	3	28.5
EC KP PF 0820	800	2000	791	1988	624	1400	1	I	3	31.4
EC KP PF 0822	800	2200	791	2188	624	1600	1	I	3	34.0

Ölçüler

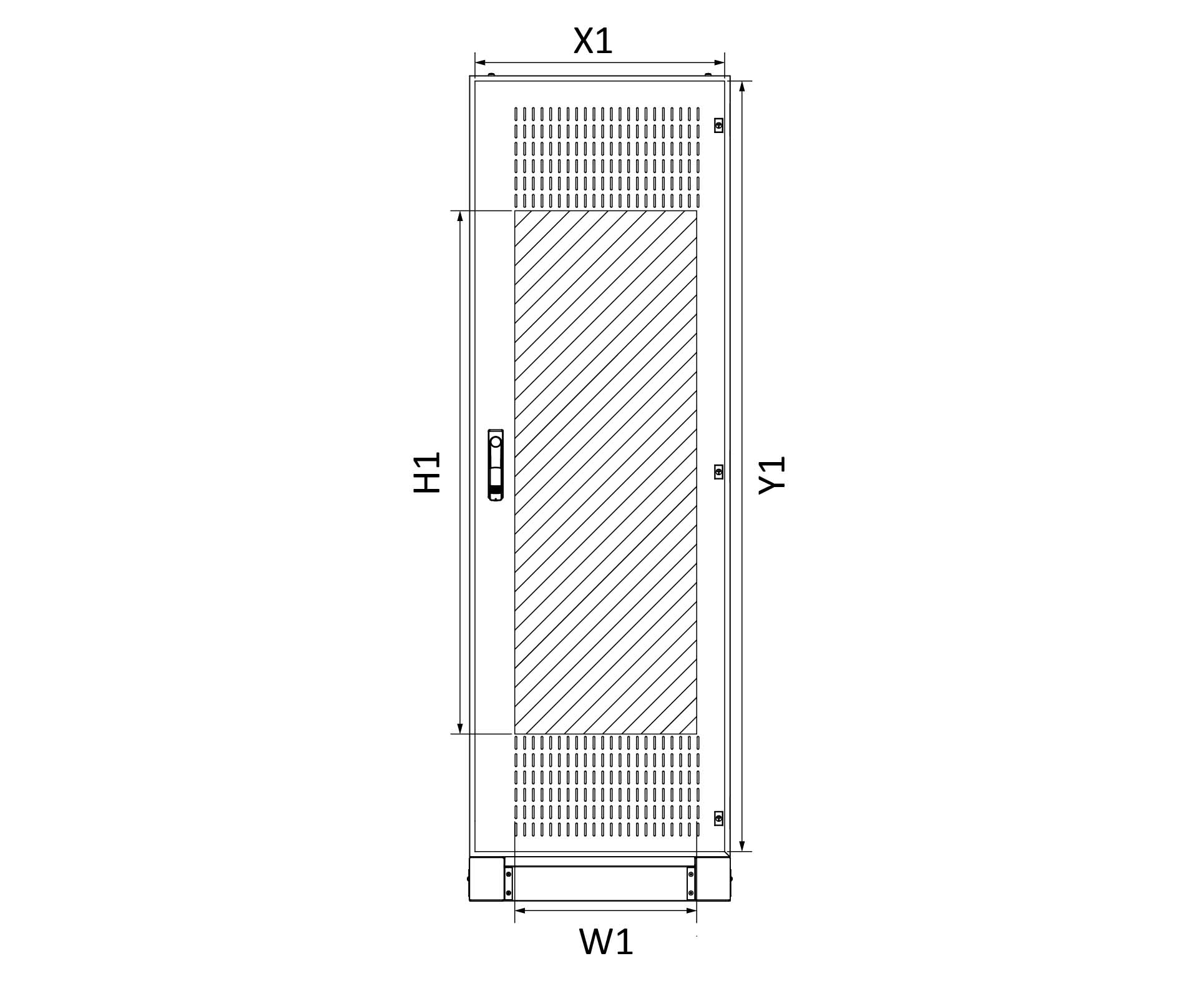

Delikli Kapı

Ölçüler

Delikli Kapı

Ürün Kodu	Genişlik	Yükseklik	En	Boy	Kullanılabilir Alan		Ağırlık
	A mm	B mm	X1 mm	Y1 mm	W1 mm	H1 mm
							kg

AS ST 0606	600	600	594	594	500	500	5.1
AS ST 0608	600	800	594	794	500	700	7.1
AS ST 0610	600	1000	594	994	500	900	7.8
AS ST 0612	600	1200	594	1194	500	1100	9.4
AS ST 0614	600	1400	594	1394	500	1300	11.5
AS ST 0616	600	1600	594	1594	500	1500	12.8
AS ST 0618	600	1800	594	1794	500	1700	13.8
AS ST 0620	600	2000	594	1994	500	1900	15.4
AS ST 0622	600	2200	594	2194	500	2100	17.0
AS ST 0806	800	600	794	594	700	500	6.4
AS ST 0808	800	800	794	794	700	700	7.4
AS ST 0810	800	1000	794	994	700	900	10.1
AS ST 0812	800	1200	794	1194	700	1100	12.3
AS ST 0814	800	1400	794	1394	700	1300	15.4
AS ST 0816	800	1600	794	1594	700	1500	16.7
AS ST 0818	800	1800	794	1794	700	1700	18.2
AS ST 0820	800	2000	794	1994	700	1900	20.3
AS ST 0822	800	2200	794	2194	700	2100	22.2

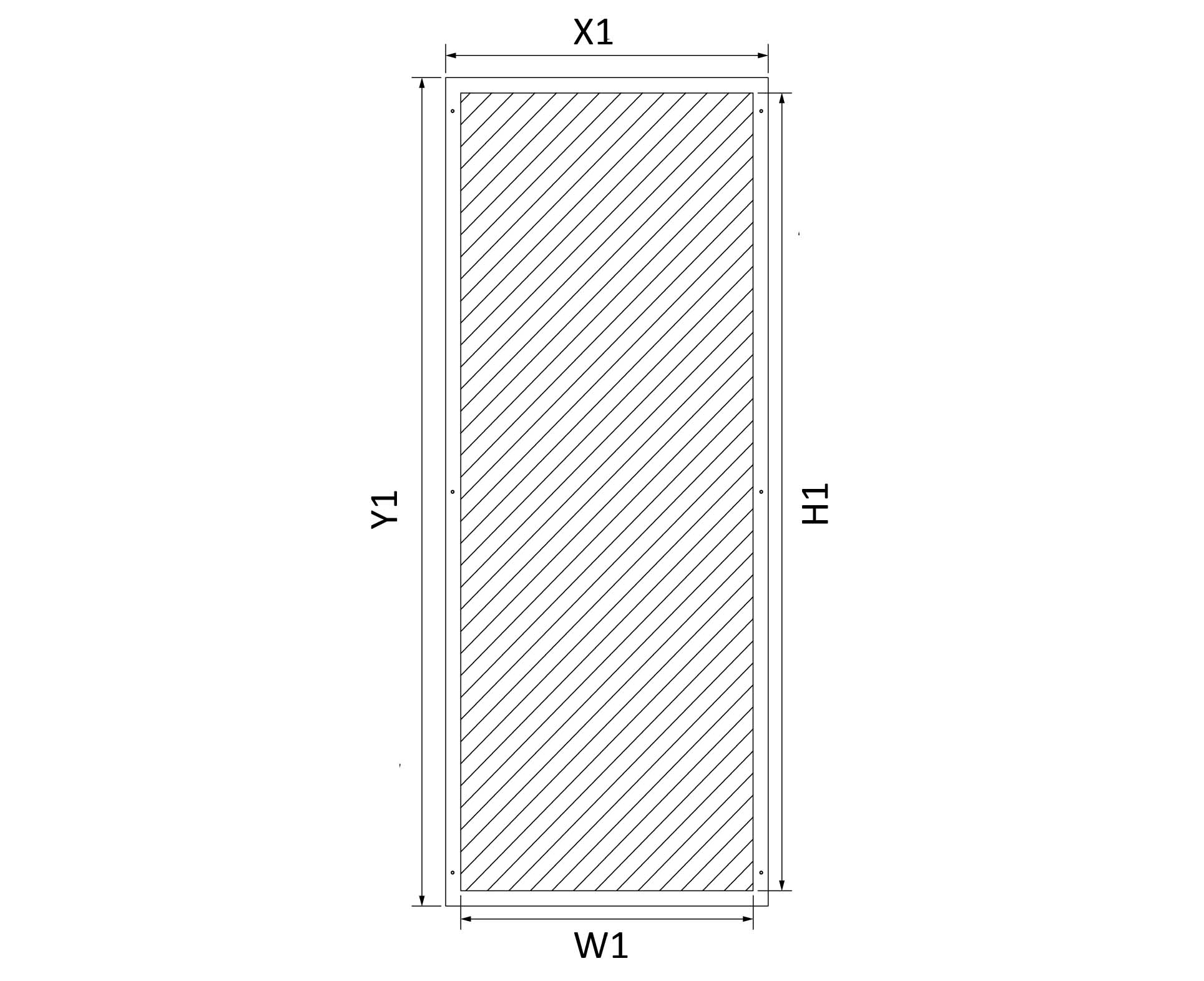

Ölçüler

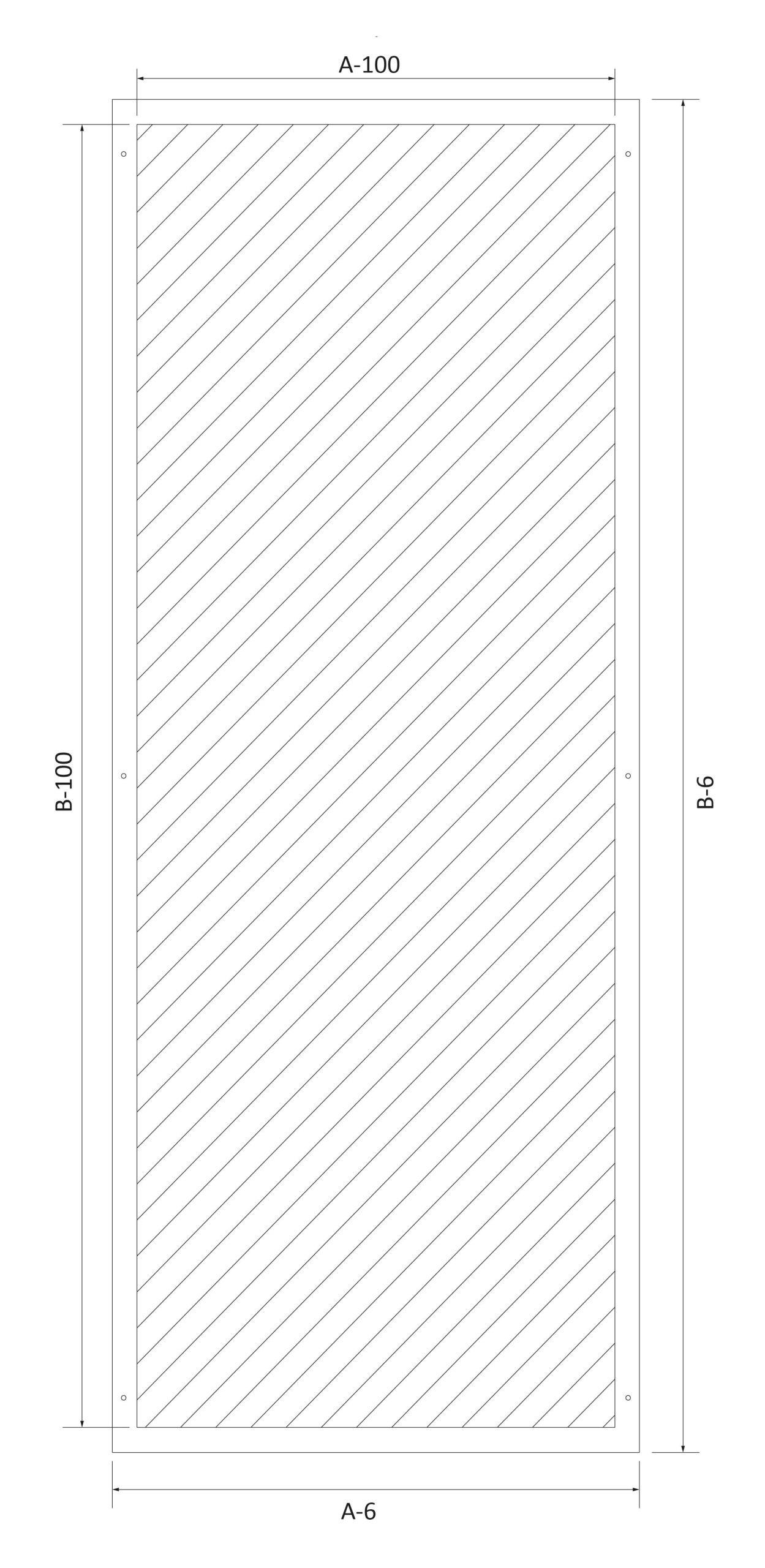

Sırt

Ölçüler

Sırt

Ürün Kodu	Genişlik	Yükseklik	En	Boy	Kullanılabilir Alan		Ağırlık
	A mm	B mm	X1 mm	Y1 mm	W1 mm	H1 mm
							kg

EC YS 0660	600	600	470	580	325	230	3.6
EC YS 0680	600	800	670	580	525	230	5.6
EC YS 0610	600	1000	870	580	725	230	8.6
EC YS 0860	800	600	470	780	325	430	4.6
EC YS 0880	800	800	670	780	525	430	6.5
EC YS 0810	800	1000	870	780	725	430	8.4
EC YS 1060	1000	600	470	980	325	630	5.9
EC YS 1080	1000	800	670	980	525	630	8.3
EC YS 1010	1000	1000	870	980	725	630	10.6
EC YS 1260	1200	600	470	1180	325	830	6.4
EC YS 1280	1200	800	670	1180	525	830	9.8
EC YS 1210	1200	1000	870	1180	725	830	12.7
EC YS 1460	1400	600	470	1380	325	1030	8.2
EC YS 1480	1400	800	670	1380	525	1030	11.5
EC YS 1410	1400	1000	870	1380	725	1030	15.0
EC YS 1660	1600	600	470	1580	325	1230	9.3
EC YS 1680	1600	800	670	1580	525	1230	13.1
EC YS 1610	1600	1000	870	1580	725	1230	17.0
EC YS 1860	1800	600	470	1780	325	1430	10.5
EC YS 1880	1800	800	670	1780	525	1430	15.0
EC YS 1810	1800	1000	870	1780	725	1430	19.0
EC YS 2060	2000	600	470	1980	325	1630	11.7
EC YS 2080	2000	800	670	1980	525	1630	16.5
EC YS 2010	2000	1000	870	1980	725	1630	21.1
EC YS 2260	2200	600	470	2180	325	1830	12.9
EC YS 2280	2200	800	670	2180	525	1830	18.0
EC YS 2210	2200	1000	870	2180	725	1830	23.2

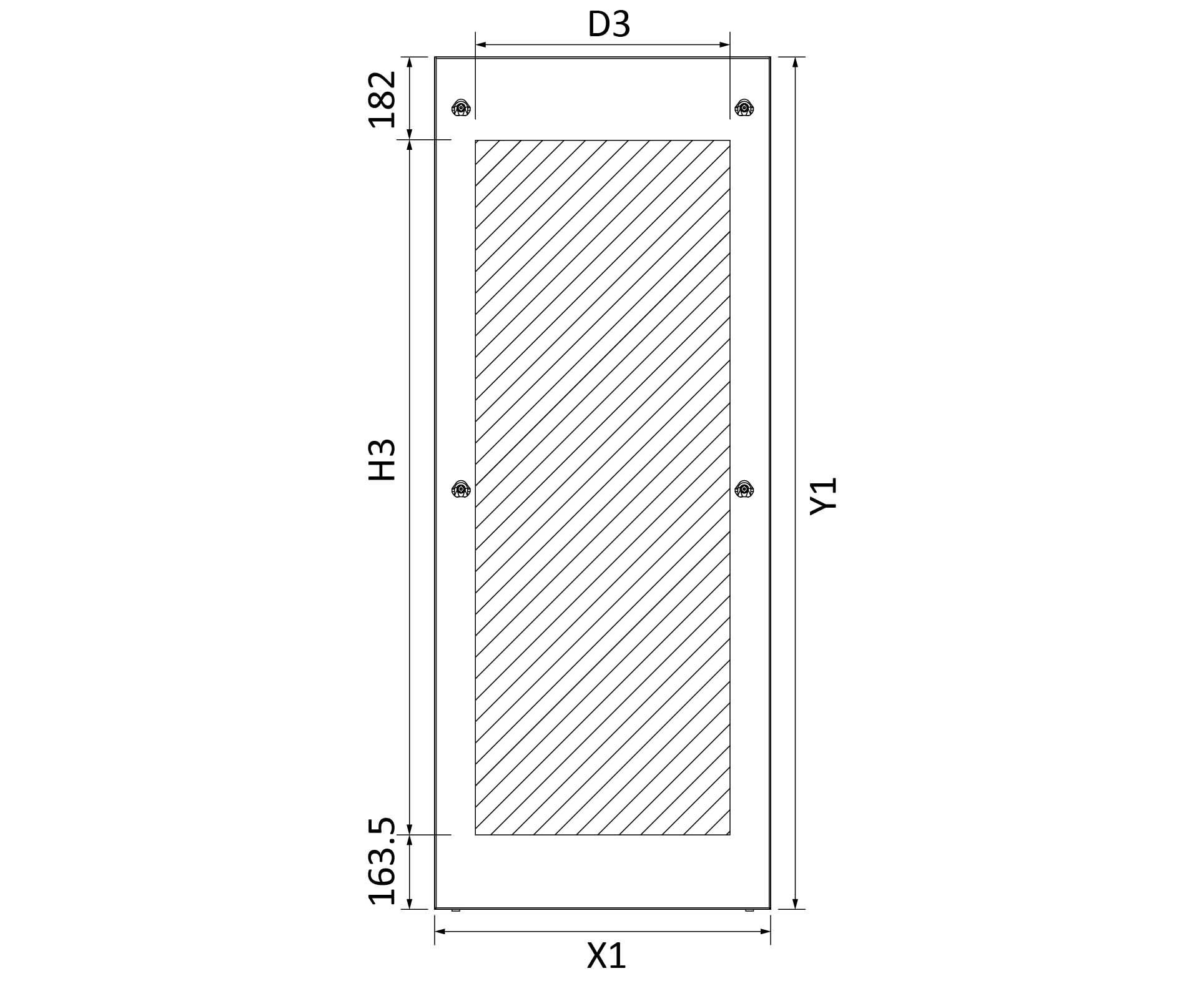

Ölçüler

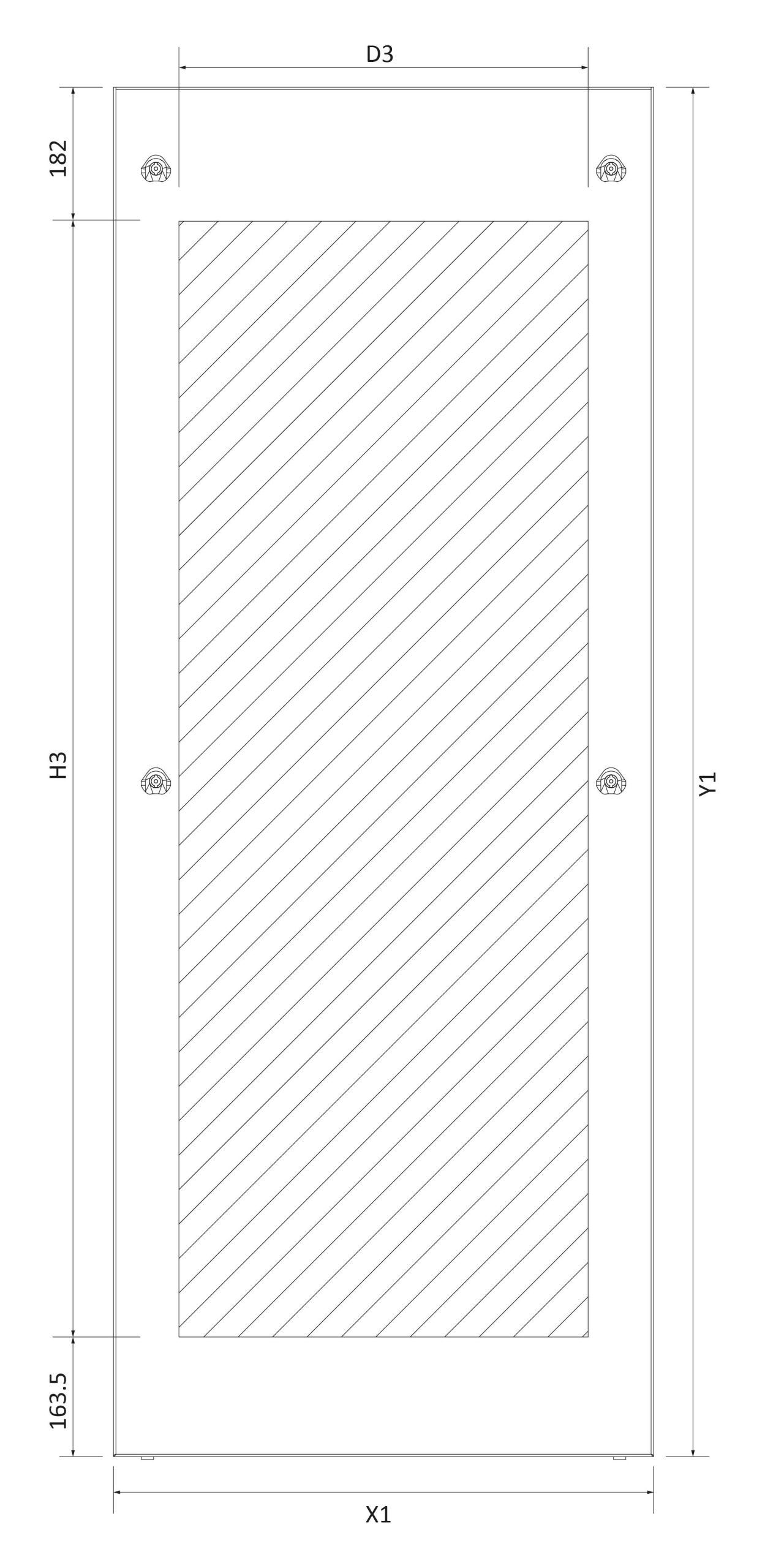

Yan Panel

Ölçüler

Yan Panel

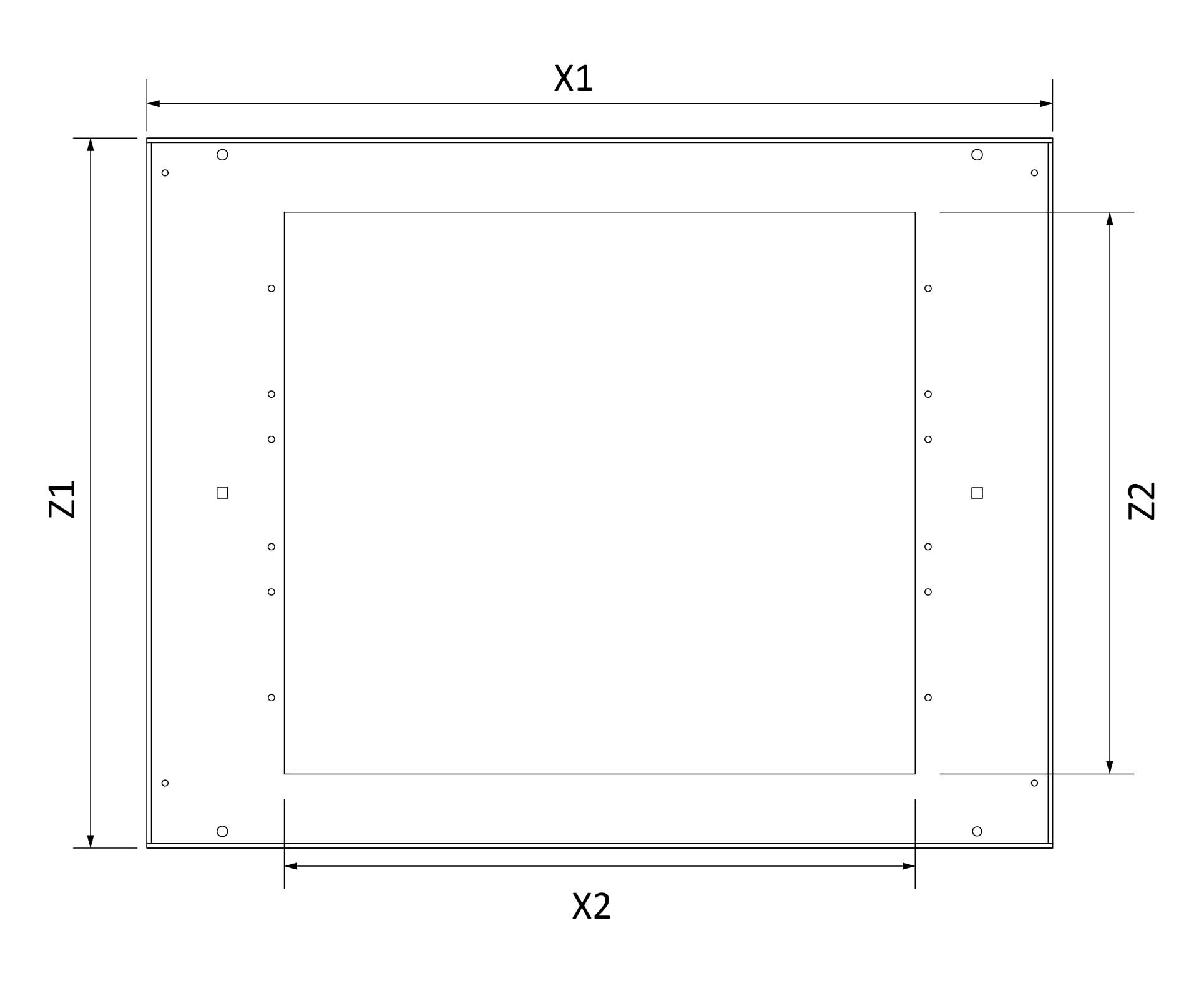

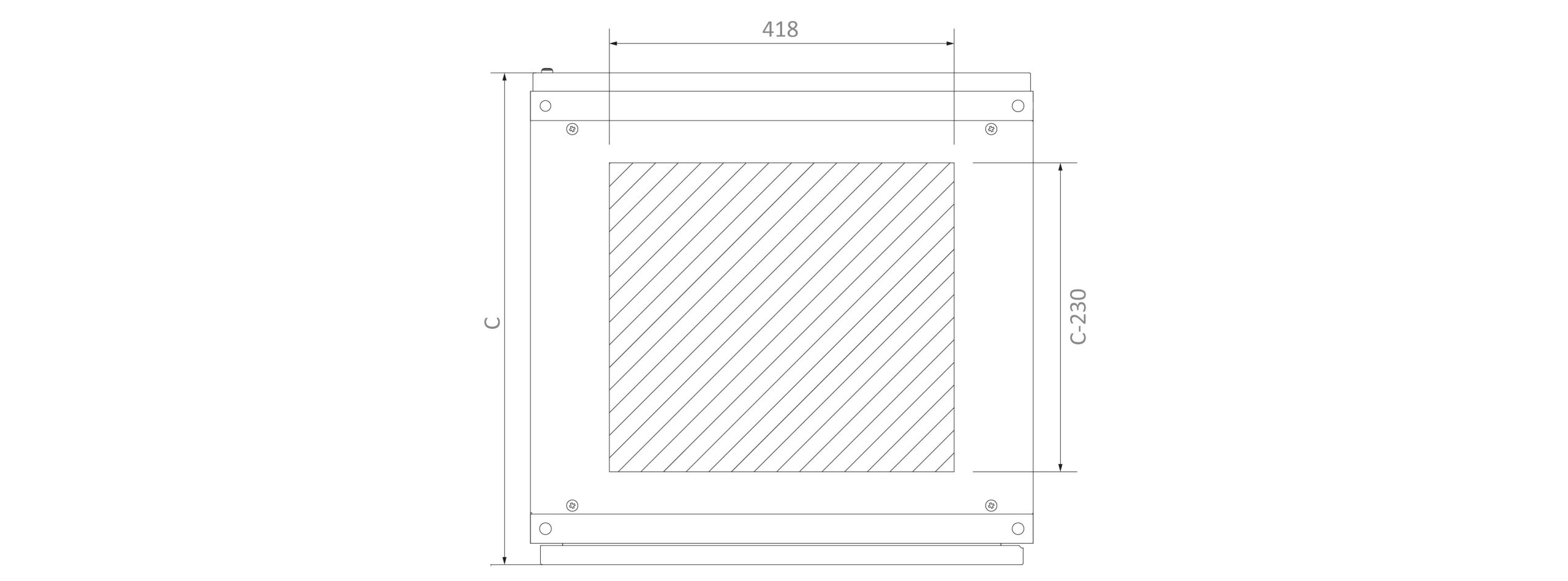

Ürün Kodu	Genişlik	Yükseklik	En	Boy	Kullanılabilir Alan		Ağırlık
	A mm	B mm	X1 mm	Y1 mm	X2 mm	Z2 mm
							kg

EC TAV 06 060	600	600	600	470	418	372	2.4
EC TAV 06 080	600	800	600	670	418	572	3.5
EC TAV 06 100	600	1000	600	870	418	772	3.3
EC TAV 08 060	800	600	800	470	618	372	3.3
EC TAV 08 080	800	800	800	670	618	572	4.3
EC TAV 08 100	800	1000	800	870	618	772	5.4
EC TAV 06 060 TF	600	600	600	470	–	–	5.0
EC TAV 06 080 TF	600	800	600	670	–	–	5.7
EC TAV 06 100 TF	600	1000	600	870	–	–	5.8
EC TAV 08 060 TF	800	600	800	470	–	–	4.6
EC TAV 08 080 TF	800	800	800	670	–	–	6.7
EC TAV 08 100 TF	800	1000	800	870	–	–	8.3
